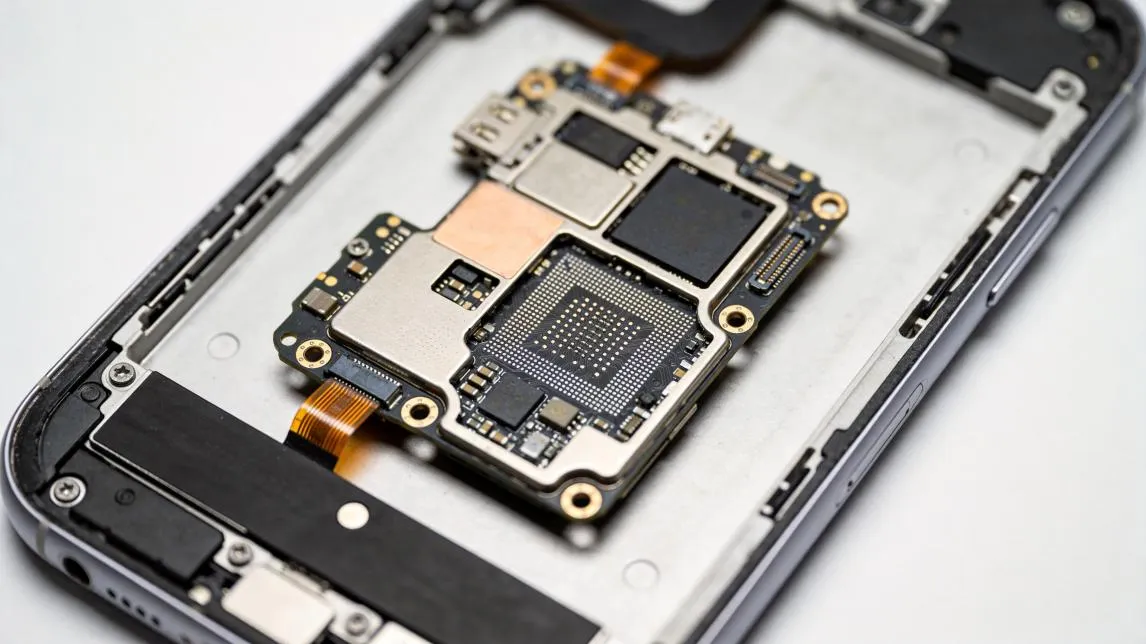

Los smartphones modernos están reduciendo continuamente su peso y grosor al tiempo que integran funcionalidades avanzadas, incluyendo procesamiento de IA, sistemas de cámara con múltiples lentes, conectividad 5G y mayores capacidades de batería. Esta mayor densidad funcional en un formato reducido es posible principalmente gracias a la tecnología de placas de circuito impreso de interconexión de alta densidad (HDI). La ingeniería de microvías HDI facilita una mayor integración de componentes en espacios limitados, lo que constituye un requisito fundamental para las arquitecturas actuales de dispositivos delgados.
Este artículo describe los principios técnicos de la tecnología HDI y su necesidad en la electrónica moderna. Además, detalla cómo WeiYuanDa PCB (WYD) aplica procesos avanzados de fabricación HDI para ofrecer soluciones compactas y de alto rendimiento a OEM internacionales.
Según la norma IPC-2226, una PCB HDI (interconexión de alta densidad) es una placa de circuito impreso caracterizada por una densidad de cableado significativamente mayor por unidad de superficie en comparación con las PCB tradicionales. Sus especificaciones técnicas principales incluyen al menos algunas de las siguientes:
Ancho de línea y separación ≤ 100 micras.
Diámetro final de microvía < 150 micras.
Diámetro del pad de captura < 400 micras.
Densidad de pads de conexión superior a 20 pads por centímetro cuadrado.
Estas características —líneas más finas, microvías más pequeñas y un espaciado más reducido— permiten una densidad de circuitos sustancialmente mayor en un formato más compacto. En consecuencia, esta tecnología facilita el desarrollo de dispositivos electrónicos que son a la vez más compactos, ligeros y de alto rendimiento.

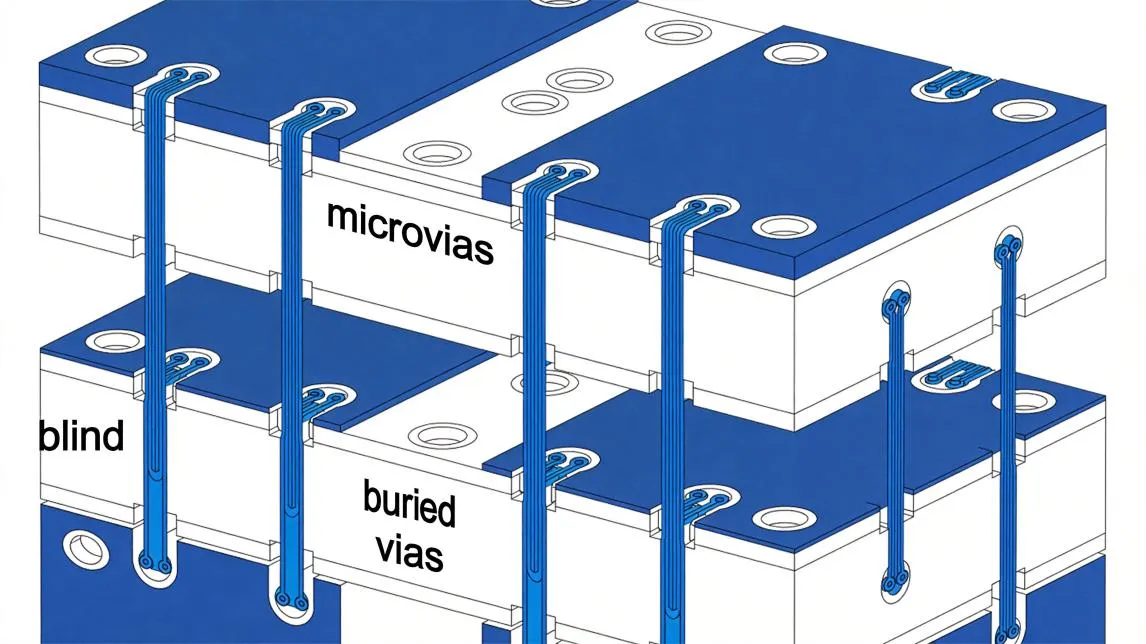

1. Microvías perforadas por láser
A diferencia de las PCB tradicionales que dependen de la perforación mecánica, HDI utiliza perforación láser para crear microvías con diámetros tan pequeños como 0,10 mm. Este método permite conexiones eficientes entre capas al tiempo que minimiza el consumo de valioso espacio en la placa.
2. Proceso de laminación secuencial
Las placas HDI se fabrican mediante un proceso de construcción con múltiples ciclos de laminación. Esto permite estructuras de interconexión complejas, como 1+N+1, 2+N+2 o 3+N+3 (donde N representa las capas del núcleo), añadiendo capas de enrutamiento sin aumentar la superficie total de la placa.

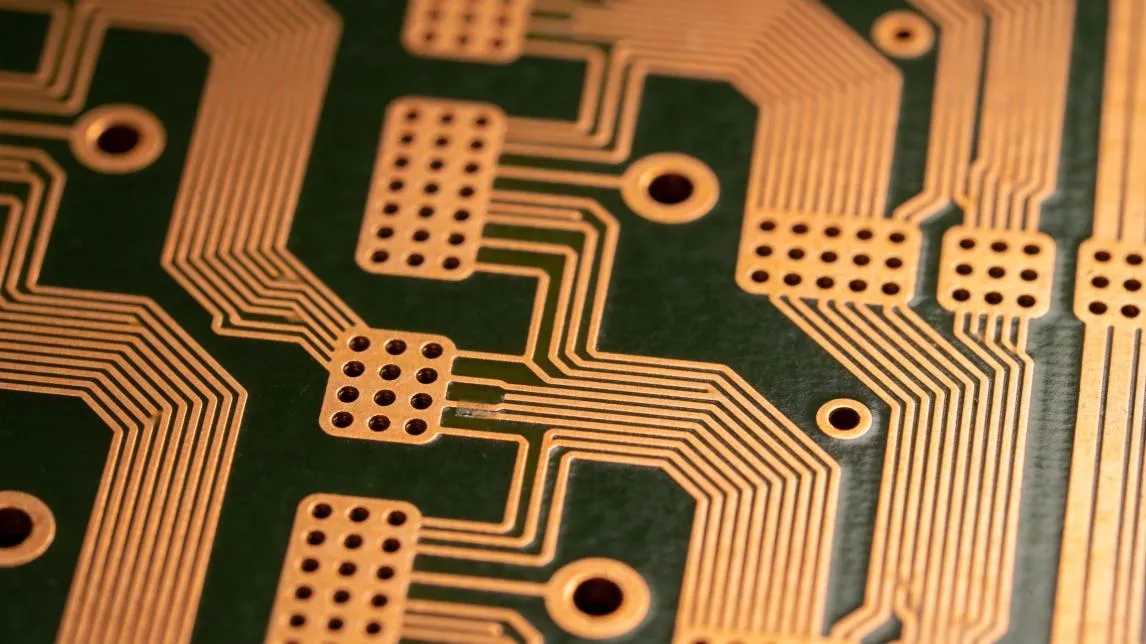

3. Líneas y espaciados finos
La tecnología HDI admite anchos de línea y espaciados de hasta 2 mils (0,05 mm) o más finos. Esta alta densidad de enrutamiento es esencial para dar cabida a interfaces de señal de alta velocidad como DDR5, USB 4.0 y PCIe 5.0 en diseños compactos.
La tecnología HDI reduce los anchos de línea y los espaciados a 2 mils (0,05 mm) o incluso más finos. Esto permite a los diseñadores enrutar más señales en la misma área, lo que resulta esencial para interfaces de alta velocidad como DDR5, USB 4.0 y PCIe 5.0.
Aunque los smartphones son la aplicación más visible, las PCB HDI están presentes en toda la electrónica moderna:
Telecomunicaciones y centros de datos: En equipos como estaciones base 5G, enrutadores de alta velocidad, conmutadores, servidores y módulos ópticos, las PCB HDI son esenciales para garantizar un procesamiento y una transmisión de datos de alta velocidad. Gestionan eficazmente las señales de alta frecuencia y reducen la pérdida de señal, cumpliendo así los estrictos requisitos de chips de alto rendimiento, como los FPGA y los ASIC, en cuanto a enrutamiento de alta densidad e integridad de señal. En consecuencia, constituyen una infraestructura fundamental que soporta el flujo de datos en los sistemas de información modernos.
Electrónica de automoción: Impulsada por el avance de la inteligencia y la electrificación de los vehículos, la aplicación de PCB HDI en la electrónica automotriz es cada vez más crítica. Estas PCB se utilizan ampliamente en módulos de radar para sistemas avanzados de asistencia al conductor (ADAS), sistemas de infoentretenimiento a bordo, controladores de dominio para conducción autónoma y sistemas de gestión de baterías (BMS) para vehículos de nueva energía. Además, estas aplicaciones imponen exigencias estrictas a la fiabilidad y a la resistencia ambiental (por ejemplo, alta temperatura y vibración) de las placas de circuito.
Electrónica médica: Los dispositivos médicos de diagnóstico y monitorización de alta gama dependen de las PCB HDI para lograr una adquisición y un procesamiento de alta precisión de señales fisiológicas débiles. En consecuencia, la alta fiabilidad de estas PCB está directamente relacionada con el rendimiento general del equipo y la seguridad del paciente. A medida que los dispositivos se vuelven más inteligentes y conectados, la demanda de HDI continúa creciendo en todas las industrias que requieren un alto rendimiento en formatos compactos.
WeiYuanDa PCB (WYD) es un fabricante especializado de PCB HDI en China con una trayectoria contrastada en la entrega de placas complejas, de alta mezcla y bajo volumen para OEM globales. Las principales capacidades de fabricación incluyen:
Plazos de entrega rápidos
WYD se especializa en prototipado HDI de entrega rápida, respaldado por un equipo de ingeniería dedicado disponible 24/7 con un tiempo de respuesta garantizado de 24 horas. Para pedidos urgentes, las placas de una sola capa pueden entregarse en un plazo de 24 horas.
Presencia en Europa
Para atender de manera eficiente el mercado europeo, WYD cuenta con una sucursal en Módena, Italia (WYD SRL), que proporciona soporte técnico local, coordinación de ventas y atención al cliente, garantizando una comunicación eficaz y tiempos de respuesta optimizados para los clientes europeos.
Capacidades HDI con certificación UL
La producción HDI de WYD está certificada por Underwriters Laboratories (UL), lo que garantiza el cumplimiento de las normas internacionales de seguridad y rendimiento. Además, la empresa cuenta con certificaciones relevantes para dispositivos médicos, lo que la califica como un socio fiable para aplicaciones sanitarias.
Experiencia en alta mezcla y bajo volumen
A diferencia de las instalaciones de producción en masa, WYD se centra en la fabricación de placas complejas y de alta dificultad en pequeñas cantidades, con una cantidad mínima de pedido (MOQ) de una pieza. Esta capacidad es muy adecuada para centros de I+D, laboratorios y empresas que desarrollan productos innovadores.
P1: ¿Con qué rapidez puede entregar WYD prototipos HDI?
R: Para prototipos HDI estándar, el plazo de entrega típico es de 7 a 10 días laborables contados desde la confirmación de EQ / TQ / Working Gerber. Los pedidos urgentes pueden atenderse con plazos de entrega más rápidos. Nuestro equipo de ingeniería está disponible 24/7 para apoyar el desarrollo rápido de proyectos.
P2: ¿Ofrece WYD soporte de diseño HDI?
R: Sí. WYD ofrece servicios de revisión DFM (diseño para la fabricabilidad). Nuestro equipo de ingeniería puede revisar sus archivos de diseño HDI y proporcionar sugerencias de optimización para garantizar la fabricabilidad y la fiabilidad antes de que comience la producción.
La próxima vez que sostenga un smartphone delgado o utilice un dispositivo portátil compacto, recuerde que en su interior hay una PCB HDI: una maravilla de la ingeniería electrónica moderna que hace posible la miniaturización. Mediante microvías perforadas por láser, laminación secuencial y enrutamiento de líneas finas, la tecnología HDI permite integrar más funcionalidad en menos espacio.
WeiYuanDa PCB combina capacidades avanzadas de fabricación HDI con plazos de entrega rápidos, certificación UL y soporte dedicado para clientes de todo el mundo. Tanto si está desarrollando la próxima generación de smartphones, dispositivos de IA o equipos médicos, WYD cuenta con la experiencia y la capacidad para hacer realidad su visión.
