Las PCB de alta frecuencia, que normalmente operan desde 500 MHz hasta 10 GHz, son la base de las tecnologías de próxima generación, como la comunicación 5G, los dispositivos IoT, los sistemas de radar y los vehículos autónomos. A diferencia de las placas estándar, estas placas de circuito impreso de alta frecuencia requieren materiales avanzados con constante dieléctrica (Dk) baja y factor de pérdida (Df) bajo, como los compuestos Rogers RO4350B y PTFE, para garantizar la integridad de la señal y una pérdida de transmisión mínima.
Como empresa especializada en PCB de alta frecuencia, WeiYuanDa se destaca por su ingeniería interna, su amplio stock de materiales y sus estrictas capacidades de pruebas de RF. Ya sea que necesite prototipos de PCB de alta calidad o producción en masa de una fábrica confiable de PCB de alta frecuencia en China, ofrecemos fabricación de precisión con plazos de entrega rápidos y precios competitivos.
| Parámetro | Estándar | HDI avanzado |
| Número de capas | 8 capas (FR-4+Rogers) | 12 capas (Rogers) |
| Tamaño máximo de entrega de PCB | 300mm*450mm | 400mm*500mm |
| Tg | 280 | |
| Espesor de la placa | 1,6 mm | 2,4 mm |
| Cobre base exterior | 1OZ | 2OZ |
| Cobre base interior | 1OZ | 2OZ |
| Relación de aspecto | 12:01 | 15:01 |
| Tratamiento superficial | HASL-LF, EING, ENPIG, OSP, GOLD FINGER, IMMERSION TIN, IMMERSION SILVER | |
| Diámetro de taladro | 0,2 mm | 0.15 |
| Línea/separación mínima exterior | 3 mils | 2 mils |
| Línea/separación mínima interior | 3 mils | 2 mils |
| Puente mínimo de máscara de soldadura | 5 mils | 3 mils |
| Medios agujeros | 20 mils | 8 mils |
Elegir los materiales dieléctricos adecuados es fundamental en el diseño de PCB de alta frecuencia, ya que influyen directamente en la integridad de la señal, el control de impedancia y la fiabilidad térmica. Los principales fabricantes de PCB de alta frecuencia seleccionan materiales con una tangente de pérdidas (Df) baja, una constante dieléctrica (Dk) estable y una expansión térmica controlada para minimizar la degradación de la señal en circuitos de RF, microondas y ondas milimétricas.
En WeiYuanDa PCB trabajamos con una amplia gama de laminados certificados para RF para garantizar un rendimiento constante desde prototipos de PCB de alta calidad hasta la producción en serie. A continuación se presentan cuatro familias de materiales de uso común para placas de circuitos de alta frecuencia.
Rogers Laminates
Los laminados Rogers como RO4350B, RO3003 y RO3010 son referencias de la industria para diseños avanzados de RF y microondas. Presentan valores de Dk estables (de 3.0 a 10.2) con una Df extremadamente baja (hasta 0.0013), lo que permite una excelente integridad de señal en frecuencias de banda ancha de hasta 77 GHz. Estos laminados se utilizan ampliamente en redes de alimentación de antenas, sistemas de arreglo en fase, infraestructura 5G y amplificadores de potencia, lo que los convierte en la opción preferida de los fabricantes de PCB de alta frecuencia orientados a aplicaciones de rendimiento crítico.
Taconic TLX y RF-35
Los materiales Taconic, incluidos TLX y RF-35, son conocidos por su estabilidad térmica superior y su mínima absorción de humedad. Los laminados TLX proporcionan baja pérdida de inserción y una excelente estabilidad dimensional, ideales para conmutadores de RF de múltiples GHz, amplificadores de potencia y líneas de transmisión de alta velocidad. Por su parte, RF-35 ofrece una solución rentable con un rendimiento dieléctrico fiable, compatible con los procesos estándar de fabricación de PCB. Estas características hacen que los laminados Taconic sean versátiles tanto para la creación de prototipos de placas de circuitos de alta frecuencia como para la producción a gran escala.
Arlon 85N
Arlon 85N está diseñado para entornos exigentes que requieren tanto precisión eléctrica como resistencia mecánica. Con una alta temperatura de transición vítrea (Tg) de 250 °C, una conductividad térmica de 0,20 W/m·K y una sólida resistencia al pelado, garantiza fiabilidad en condiciones adversas. Este material es especialmente adecuado para transmisores de radar de alta potencia, módulos de RF aeroespaciales y sistemas de grado de defensa. Para PCB de alta frecuencia que operan en entornos extremos, Arlon 85N ofrece una durabilidad y un rendimiento inigualables.
Isola IS620 E-Fiberglass
Para aplicaciones que requieren un equilibrio entre coste y rendimiento, los materiales reforzados con fibra de vidrio E Isola IS620 son una excelente opción. Ofrecen propiedades eléctricas estables hasta 10 GHz, constituyendo una alternativa práctica de gama media entre los sistemas estándar FR4 y los de PTFE de alta gama. Ideales para productos de consumo y telecomunicaciones que operan por debajo de 5 GHz, los laminados Isola permiten a las fábricas de PCB de alta frecuencia suministrar placas rentables y fiables sin comprometer el rendimiento de RF esencial.
Las PCB de alta frecuencia son placas de circuito diseñadas específicamente para señales que normalmente operan por encima de 500 MHz (comúnmente en el rango de 1 GHz a 10 GHz). Su núcleo reside en materiales especializados y un diseño preciso:
Utilizan sustratos con constantes dieléctricas bajas (Dk 2,0-3,6) y factores de pérdida bajos (Df 0,001-0,003), como Rogers RO4350B o PTFE, lo que garantiza una transmisión de señal rápida y estable.
Los tratamientos superficiales suelen incluir ENIG (níquel no electrolítico con oro por inmersión) o plata por inmersión, con anchos de pista y separaciones con precisión a nivel de micrómetro, lo que minimiza las interferencias de señal.
La conductividad térmica oscila entre 0,3 y 0,8 W/m·K, equilibrando la disipación de calor y el rendimiento.

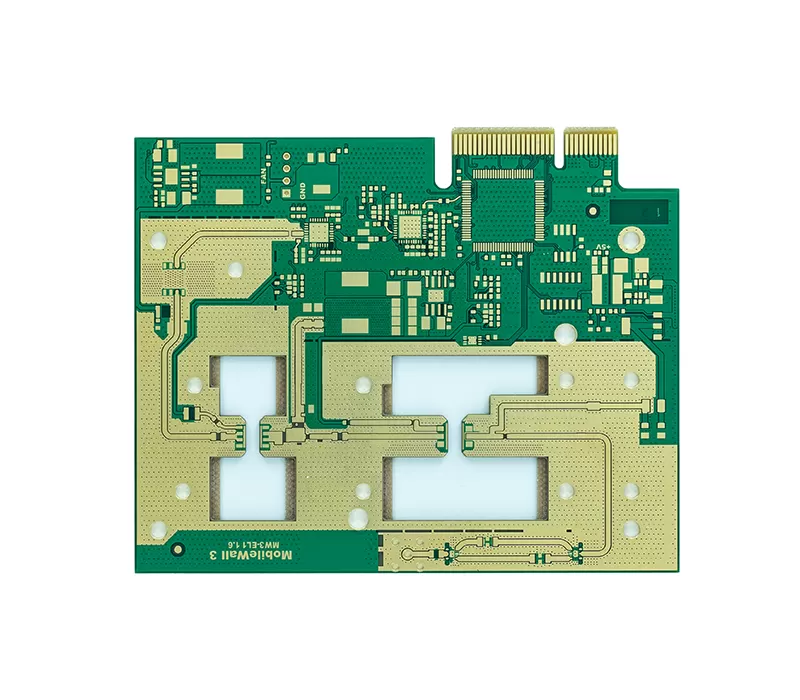

ROGERS
Número de capas: 4 capas
Acabado: ENIG 2U”
Grosor del cobre: 1OZ
L/S: 4/4 mil

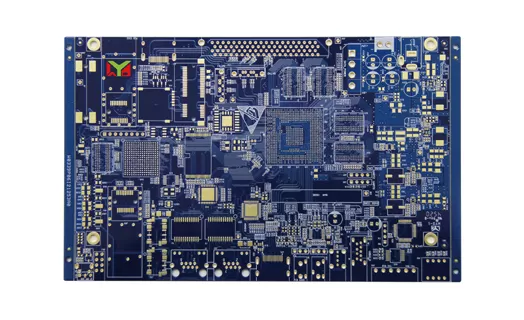

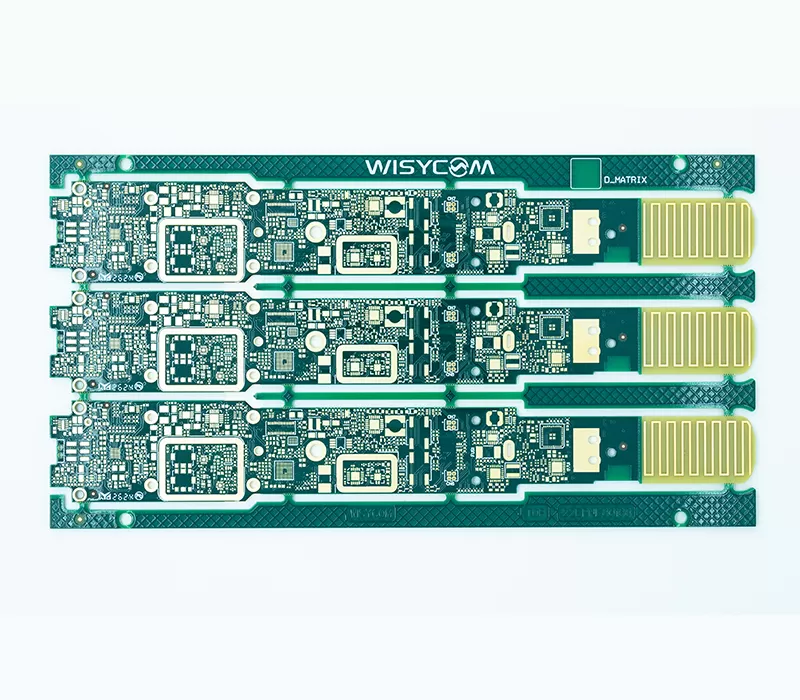

SY 1170
Número de capas: 10 capas
Acabado: ENIG 2U”
Grosor del cobre: 2/1/1/1/1/2 OZ
L/S: 4/4 mil

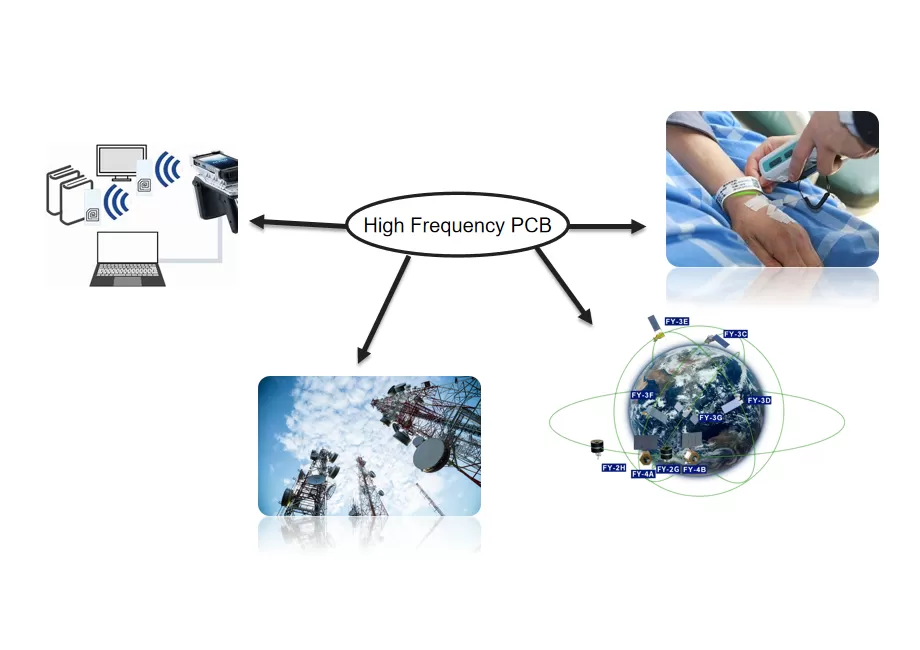

Telecomunicaciones: las estaciones base 5G, las torres de comunicación y los enrutadores dependen de su transmisión de señales de alta velocidad.
Electrónica automotriz: Los sistemas de radar (p. ej., radar de ondas milimétricas) y los sensores de conducción autónoma requieren soporte de alta frecuencia.
Aeroespacial: Las comunicaciones por satélite y los sistemas de navegación aprovechan su alta fiabilidad y baja pérdida.
Equipos médicos: procesamiento de señales de alta frecuencia en dispositivos de resonancia magnética y ultrasonido.
Aplicaciones industriales: circuitos de alta frecuencia en identificación por radiofrecuencia (RFID) y equipos de microondas.
Las PCB de alta frecuencia destacan en los siguientes campos gracias a su excelente rendimiento de señal:
Las PCB de alta frecuencia ofrecen ventajas significativas sobre las PCB tradicionales:
Transmisión de señales de alta velocidad: Admite señales de alta frecuencia, reduciendo la latencia y la distorsión.
Baja pérdida de señal: Mantiene la intensidad de la señal, adecuada para transmisiones de larga distancia.
Resistencia a EMI: El diseño optimizado reduce la interferencia electromagnética, mejorando la estabilidad del sistema.
Alta fiabilidad: Resistente a altas temperaturas y cambios ambientales, cumpliendo con las demandas de aplicaciones exigentes.
Flexibilidad: Compatible con diversos dispositivos de alta frecuencia, aumentando la libertad de diseño.
Mientras que las placas FR4 tradicionales luchan por "mantenerse al día" a altas frecuencias, las PCB de alta frecuencia manejan la tarea sin esfuerzo, abriendo nuevas posibilidades para diseños complejos.

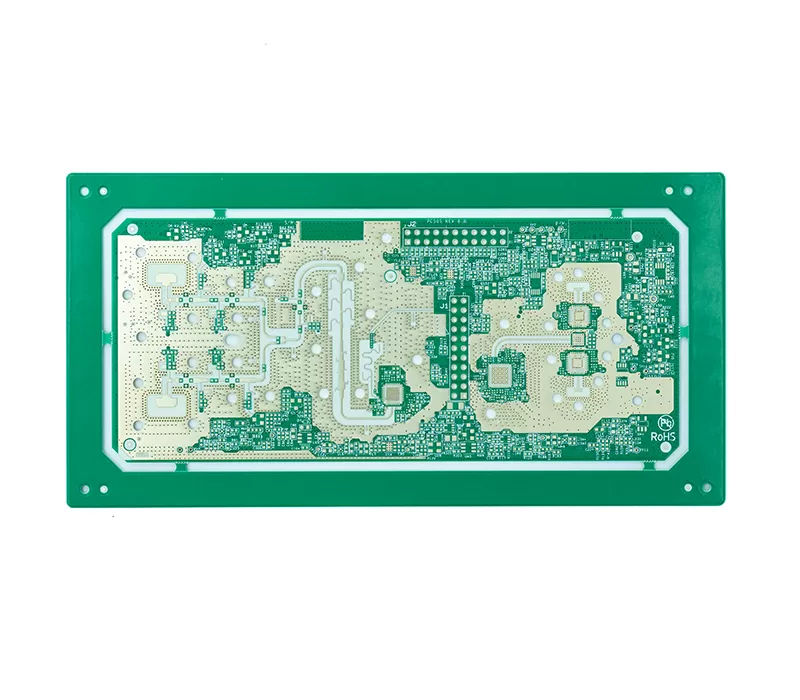

Al diseñar una placa de circuito de alta frecuencia, seleccionar el material adecuado es crucial para garantizar la integridad de la señal y un rendimiento estable en aplicaciones de nivel de GHz. Como fabricante profesional de PCB de alta frecuencia, WeiYuanDa comprende que la elección del material afecta directamente la constante dieléctrica, el factor de pérdida y la fiabilidad general de la placa.
Para proyectos sensibles al costo, un diseño híbrido de PCB de alta frecuencia puede ser una excelente solución. Este enfoque utiliza materiales avanzados de alta velocidad, como laminados de PTFE o Rogers, solo en las capas críticas que manejan señales de alta frecuencia, mientras que las capas restantes se construyen con FR-4 estándar. De este modo, los clientes obtienen el rendimiento de alta frecuencia que necesitan sin gastos innecesarios.
Con una sólida experiencia en ingeniería, un amplio inventario de materiales y un control preciso del apilado, WeiYuanDa ofrece tanto prototipos de PCB de alta calidad como producción en masa.

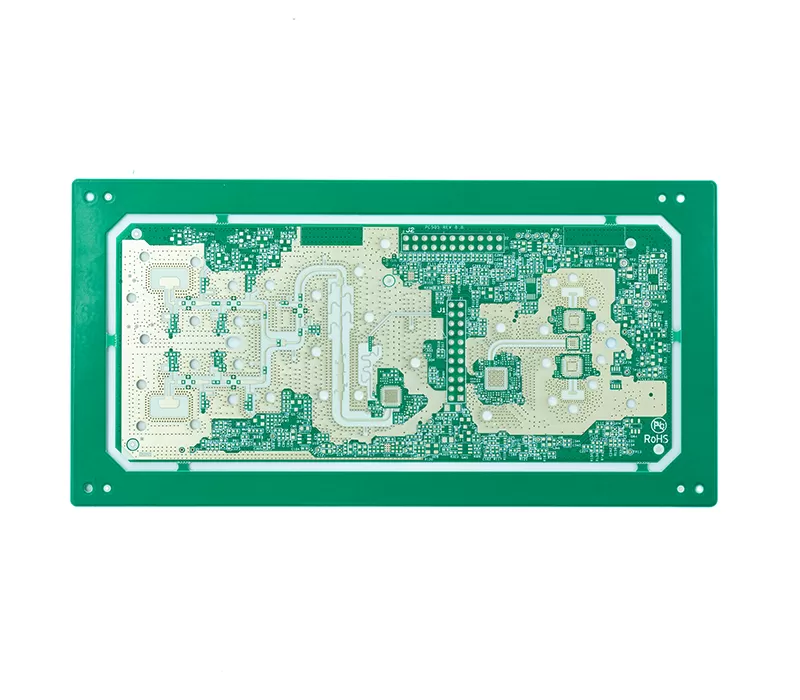

PCB de alta frecuencia diseñado por WEIYUANDA
WeiYuanDa fabrica placas de circuito impreso de alta frecuencia utilizando laminados de bajas pérdidas, cobre fresado con precisión y apilados de RF con impedancia adaptada para soportar la transmisión de señales de clase GHz en sistemas complejos de RF y microondas.
| Material | Propiedades clave | Rango de frecuencia | Ventajas | Aplicaciones típicas |
| Rogers (RO4350B, RO3003, RO3010) | Dk estable (3,0–10,2), Df ultrabajo (hasta 0,0013), tolerancia ajustada | Hasta 77 GHz | Excelente integridad de señal, rendimiento de banda ancha, pérdidas mínimas | Estaciones base 5G, redes de alimentación de antenas, arreglos en fase, amplificadores de potencia de RF |
| Taconic (TLX, RF-35) | Baja pérdida de inserción, buena estabilidad térmica, baja absorción de humedad | Multi-GHz | Rentable, compatible con el procesamiento estándar de PCB | Conmutadores de RF, circuitos de microondas, equipos de telecomunicaciones, prototipado de PCB de alta frecuencia |
| Arlon 85N | Tg 250 °C, conductividad térmica 0,20 W/m·K, alta resistencia al pelado | Clase de GHz de alta potencia | Soporta calor y vibración extremos, fiable en entornos hostiles | Módulos de RF aeroespaciales, radar de defensa, radar automotriz, placas de RF de potencia |
| Isola IS620 (fibra de vidrio E) | Fibra de vidrio reforzada, estable hasta 10 GHz | < 5–10 GHz | Solución asequible de gama media, equilibrio entre coste y rendimiento | Electrónica de consumo, dispositivos de telecomunicaciones, placas de circuitos de RF/alta frecuencia de gama media |
En el diseño de placas de circuito impreso de alta frecuencia, la estrecha colaboración entre el ingeniero de diseño y el fabricante de PCB es fundamental para seleccionar los materiales adecuados según los requisitos de frecuencia específicos y definir un apilamiento optimizado. Como fabricante de PCB de alta frecuencia de confianza, WeiYuanDa combina una experiencia avanzada en ingeniería con capacidades comprobadas en perforación de profundidad controlada, fresado y perforación posterior, garantizando precisión y consistencia desde el inicio de su proyecto.
A diferencia de muchos competidores, gestionamos proyectos complejos de principio a fin, desde el diseño hasta el ensamblaje, bajo un mismo techo. Con tecnología de última generación, un riguroso control de calidad y un equipo de ingeniería altamente experimentado, ofrecemos soluciones fiables tanto para prototipos de PCB de alta calidad como para la producción a gran escala. Esta capacidad integral posiciona a WeiYuanDa como una fábrica y proveedor líder de PCB de alta frecuencia, proporcionando a clientes de todo el mundo el rendimiento y la confianza que necesitan.
¿Cuáles son las pautas de diseño para PCB de alta frecuencia?
Al diseñar una PCB de alta frecuencia, es esencial mantener una impedancia controlada, minimizar las longitudes de las pistas y garantizar propiedades dieléctricas uniformes en todas las capas. Utilice configuraciones de microcinta o stripline para lograr una transmisión de señal consistente, use anchos de pista y separaciones estrechos (por ejemplo, 3 mil / 3 mil) y evite las esquinas de 90 grados que pueden causar reflexiones de señal.
Se deben mantener rutas de retorno adecuadas, aislar las redes de alta velocidad e implementar planos de tierra continuos para reducir la EMI y la diafonía. Limite el número de vías y asegúrese de que todas las decisiones de diseño cumplan con las pautas establecidas de diseño de placas de circuito de alta frecuencia adaptadas a su rango de frecuencia de RF o microondas específico.
¿Cuáles son los desafíos de fabricación más comunes con las PCB de alta frecuencia?
Los fabricantes de PCB de alta frecuencia a menudo enfrentan problemas como la rugosidad de la lámina de cobre, que aumenta la pérdida de inserción; máscaras de soldadura con altos factores de disipación que añaden pérdidas dieléctricas; y reflexiones por stubs de vías en capas de RF de alta velocidad.
La inestabilidad dimensional y la expansión térmica pueden desplazar aún más los valores de impedancia, afectando la integridad de la señal. Para abordar estos desafíos, es esencial utilizar superficies de cobre lisas, máscaras de soldadura de bajas pérdidas, vías retroperforadas y laminados térmicamente estables como Rogers RO3003 o Arlon 85N.
La fabricación consistente de PCB de alta frecuencia, las pruebas de impedancia verificadas y el registro preciso de capas son fundamentales para garantizar un rendimiento fiable en frecuencias de microondas y RF.
¿Cómo elijo el material de PCB adecuado para diseños de alta frecuencia?
La selección de materiales para PCB de alta frecuencia depende de la frecuencia objetivo, la constante dieléctrica (Dk), el factor de disipación (Df), el rendimiento térmico y el presupuesto. Los laminados a base de PTFE proporcionan una integridad de señal superior para diseños por encima de 10 GHz, mientras que los compuestos de hidrocarburo-cerámica como RO4350B ofrecen un equilibrio entre alto rendimiento y facilidad de fabricación.
Para aplicaciones por debajo de 6 GHz, los laminados como Isola IS620 o Taconic TLX suelen ser suficientes. Los diseñadores también deben considerar factores como el coeficiente de expansión térmica, la resistencia a la humedad y la disponibilidad del material al especificar laminados para placas de circuitos de alta frecuencia.
