Cuando las placas de circuito impreso deben conducir corrientes superiores a 10 A de forma continua —en inversores solares, controladores de motores de vehículos eléctricos, cargadores, variadores para servomotores industriales o fuentes de alimentación para servidores—, las pistas de cobre estándar de 1 oz no pueden responder. El sobrecalentamiento de las pistas, las caídas de tensión, la fatiga de las uniones soldadas y los fallos en campo se vuelven inevitables. Los PCB de cobre grueso resuelven este problema utilizando capas de cobre desde 3 oz hasta 10 oz (105–350 µm), transformando la propia placa en una vía de alta corriente con disipación térmica integrada.
Esta guía cubre los principios fundamentales del diseño de PCB de cobre grueso, las restricciones de fabricación que afectan las decisiones de trazado, casos reales de aplicación y cómo WeiYuanDa (WYD) —con más de 20 años de producción de placas para electrónica de potencia y capacidad de cobre grueso con certificación UL de hasta 6 oz de cobre acabado (210 µm) en capas internas y externas— aborda estos desafíos en la práctica. Todas las especificaciones y datos de proceso mencionados aquí proceden de nuestras capacidades reales de producción.

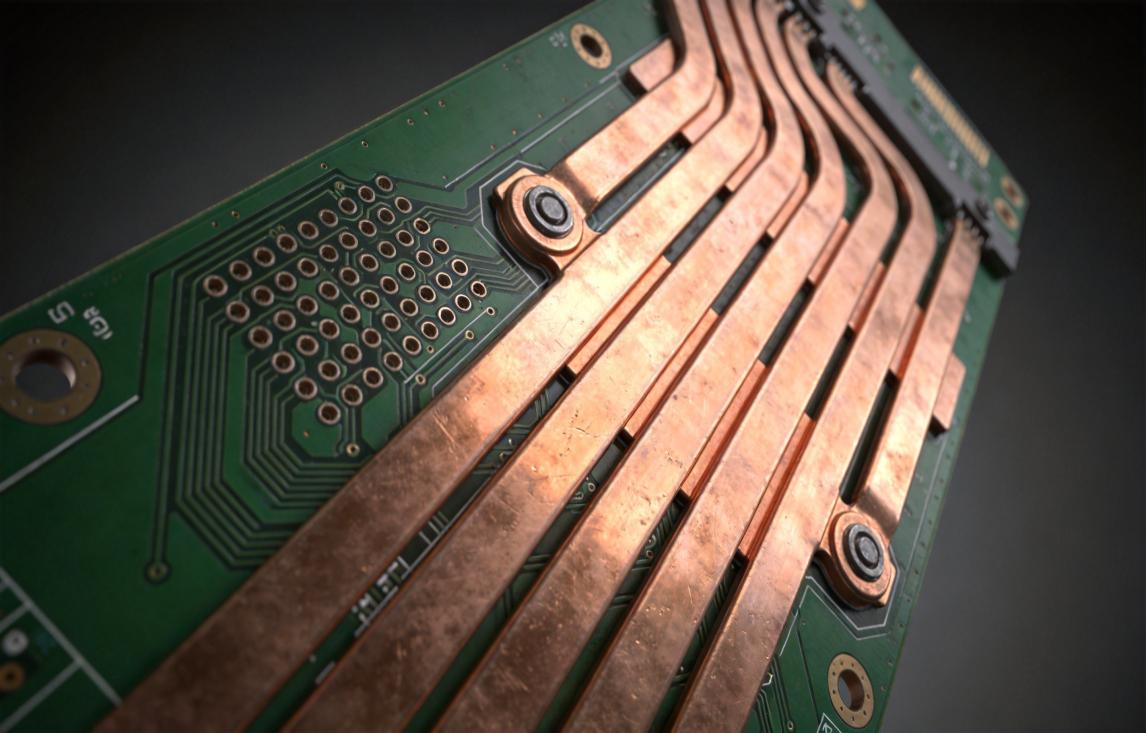

Un PCB de cobre grueso se clasifica por un espesor de capa de cobre superior a 3 oz/ft² (aproximadamente 105 µm). En WeiYuanDa, nuestras placas de cobre grueso abarcan espesores de cobre de 3 oz a 6 oz (con certificación UL), fabricadas sobre sustrato FR-4 con acabado superficial ENIG u OSP. Esto es fundamentalmente diferente de las placas estándar: la masa adicional de cobre cambia la resistencia eléctrica, la ruta de disipación térmica y el comportamiento mecánico de toda la estructura.
WYD admite tres configuraciones estructurales para diseños de cobre grueso:
◆ Cobre grueso de una cara — para placas simples de distribución de alta corriente
◆ Cobre grueso de doble cara — cuando ambas caras requieren rutas de corriente significativas
◆ Cobre grueso multicapa — combina capas de potencia con capas de enrutamiento de señales en sistemas complejos
La elección entre estas configuraciones depende de la densidad de enrutamiento, el presupuesto térmico y la arquitectura del sistema. Nuestro equipo de ingeniería revisa los archivos Gerber en un plazo de 6 horas y proporciona comentarios DFM sobre la asignación del peso de cobre, la distribución de capas y la estrategia de vías antes de comenzar la producción.
Especificación |
Capacidad de WeiYuanDa |
Espesor de cobre |
3 oz – 6 oz por capa |
Sustrato base |
FR-4 (grados de alta Tg) |
Acabado superficial |
ENIG, OSP |
Conductividad térmica (cobre) |
~401 W/m·K |
Estructuras de placa admitidas |
Una cara, doble cara, multicapa |
Certificación UL (cobre grueso) |
Hasta 6 oz de cobre acabado (210 µm), capas internas y externas |
Precisión de grabado |
Control del perfil trapezoidal con algoritmos de compensación |
Recubrimiento por etapas |
Admitido para refuerzo selectivo de espesor |
Capacidad de conducción de corriente
La resistencia eléctrica del cobre es inversamente proporcional al área de la sección transversal. Una pista de 4 oz conduce aproximadamente cuatro veces la corriente de una pista de 1 oz con el mismo ancho.
Rendimiento térmico
Con una conductividad térmica en torno a 401 W/m·K, las capas de cobre grueso actúan como difusores de calor integrados. La energía térmica de los componentes de potencia —MOSFET, diodos, inductores— se aleja de las superficies de contacto y se distribuye por el plano de cobre. Esto reduce las temperaturas de los puntos calientes y prolonga la vida útil de los componentes. En aplicaciones como controladores de LED y controladores de motores, esto a menudo elimina por completo los disipadores externos.
Estabilidad mecánica bajo tensión térmica
En entornos con cambios rápidos de temperatura —instalaciones automotrices bajo el capó, equipos de potencia para exteriores, maquinaria industrial—, las capas de cobre grueso resisten la fatiga por ciclos térmicos. Las pistas estándar de 1 oz pueden desarrollar microfisuras en las uniones soldadas tras miles de ciclos. La masa adicional del cobre grueso proporciona estabilidad estructural que soporta estas condiciones; por ello, la certificación IATF 16949 de WYD respalda específicamente la producción de cobre grueso de grado automotriz.
Arquitectura de sistema simplificada
Al integrar la conducción de corriente y la disipación de calor directamente en el PCB, los diseños de cobre grueso reducen la necesidad de componentes suplementarios: menos barras colectoras, disipadores y ventiladores. Esta eficiencia de diseño es especialmente valiosa en carcasas compactas para módulos de potencia y subsistemas de vehículos eléctricos, donde el espacio de placa es muy limitado.

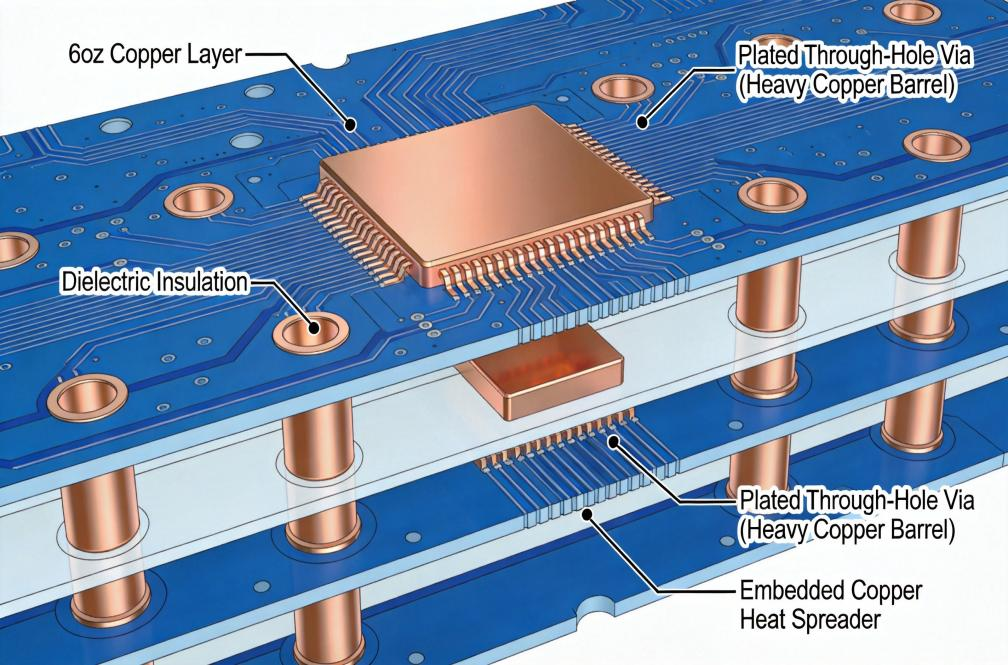

Desafíos de fabricación y soluciones de proceso de WYD
La fabricación de cobre grueso no consiste simplemente en utilizar láminas de cobre más gruesas. El mayor espesor de cobre introduce desafíos de fabricación que requieren controles de proceso especializados.
Precisión de grabado
A medida que aumenta el espesor de cobre, el grabado debe eliminar más material conservando al mismo tiempo una geometría precisa de las pistas. El grabado estándar produce un socavado excesivo en cobre grueso, creando perfiles trapezoidales que se desvían de la intención del diseño. El proceso de grabado de WYD utiliza algoritmos de compensación calibrados para cobre de 3 a 10 oz, manteniendo la precisión del ancho de línea incluso en placas con áreas de cobre de distinto peso.
Recubrimiento por etapas para refuerzo selectivo
Para pesos de cobre superiores a 4 oz, la mayoría de los fabricantes no pueden depositar todo el espesor en una sola pasada. En WYD, utilizamos recubrimiento por etapas o banda de cobre —construimos cobre en fases con pasos intermedios de grabado—. Esto permite reforzar selectivamente el espesor en zonas de alta corriente manteniendo una geometría más fina en las regiones de señal. El recubrimiento por etapas requiere una estrecha coordinación entre los ingenieros de diseño y el equipo de fabricación; los más de 24 ingenieros de WYD trabajan junto con nuestros representantes de ventas directamente con los clientes para optimizar la secuencia de apilado de capas.
Relleno dieléctrico y control de laminación
Las pistas de cobre más gruesas crean mayores diferencias de perfil entre el cobre y el sustrato. El material dieléctrico debe rellenar estos huecos por completo para evitar vacíos que podrían causar la ruptura del aislamiento. WYD controla los perfiles de presión y temperatura de laminación para garantizar un relleno dieléctrico uniforme; esto es especialmente crítico en construcciones multicapa de cobre grueso donde se apilan varias capas de cobre grueso.
Certificación UL y verificación de calidad
Los PCB de cobre grueso de WYD cuentan con certificación UL para capas internas y externas de hasta 6 oz de espesor de cobre acabado (basada en 175 µm de cobre base más 35 µm de recubrimiento), certificada para los mercados de EE. UU. y Canadá. Cada placa se somete a verificación de pistas mediante AOI y análisis de microsecciones después del estrés térmico para comprobar el espesor de cobre y la integridad de las vías.

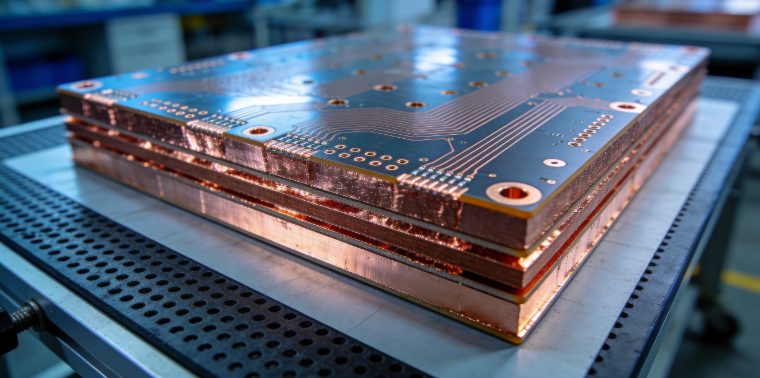

La tecnología de cobre grueso no es necesaria para todos los diseños. Las placas de señal de baja potencia funcionan perfectamente con cobre estándar de Hoz o 1 oz. Pero para las siguientes aplicaciones, el cobre grueso suele ser la única opción práctica —y estos son los sectores en los que WYD ha acumulado la mayor experiencia de producción—:
Automoción y vehículos eléctricos:Los sistemas de gestión de baterías de vehículos eléctricos, los controladores de accionamiento de motores y los cargadores embarcados funcionan bajo estrés térmico y de vibración constantes. La certificación IATF 16949 de WYD garantiza calidad de grado automotriz para placas que operan entre -40 °C y 125 °C o más.
Control industrial y automatización:Los equipos de soldadura, los controladores de servomotores y las placas de distribución de potencia exigen PCB que manejen corrientes altas sostenidas sin degradación. La estabilidad térmica del cobre grueso reduce los intervalos de mantenimiento y los tiempos de inactividad no planificados.
Energías renovables:Los inversores solares y los convertidores de energía eólica se enfrentan a cargas fluctuantes en duras condiciones exteriores. El cobre grueso gestiona rutas de alta corriente de CC/CA mientras disipa el calor de manera eficiente, lo que proporciona una mayor eficiencia de conversión en instalaciones con acceso limitado para mantenimiento.
Aeroespacial y defensa:Los módulos de potencia críticos para el vuelo exigen una fiabilidad absoluta. La combinación de la estabilidad del sustrato FR-4 y la construcción de cobre grueso cumple los estrictos requisitos medioambientales aeroespaciales, con las certificaciones ISO 13485 e ISO 9001 de WYD respaldando la trazabilidad de calidad para estas aplicaciones.
Fundada en Hong Kong con una base de fabricación dedicada en Dongguan, WeiYuanDa (WYD) lleva más de dos décadas fabricando placas de circuito impreso. Nuestra planta de 12 000 m² entrega más de 4 000 referencias cada mes a equipos de ingeniería y departamentos de compras en más de 50 países de todo el mundo.
En lugar de cubrir un segmento reducido, mantenemos capacidad en todo el espectro de tecnologías de PCB: desde placas multicapa estándar FR-4 y HDI hasta laminados de alta frecuencia, soportes de potencia de cobre grueso y diseños térmicos con base de aluminio. Esta amplitud nos permite atender las diversas necesidades de programas de automoción, automatización industrial, telecomunicaciones, IoT, suministro de energía e iluminación sin obligar a nuestros clientes a homologar varios proveedores.
Cada lote pasa por los mismos estándares de inspección independientemente del tamaño del pedido. Nuestras certificaciones —ISO 9001, ISO 14001, ISO 13485, IATF 16949 y UL para EE. UU. y Canadá— están validadas en toda la gama de productos. Los prototipos y la producción en serie comparten controles de proceso idénticos, lo que significa que la placa que aprueba el primer día es la misma que recibe en el pedido número diez mil.
Las consultas de ingeniería reciben una cotización en un plazo de dos horas, respaldadas por soporte técnico ininterrumpido de nuestros equipos ubicados en China e Italia. Tanto si su programa requiere un único prototipo como un calendario mensual recurrente, WYD está estructurada para responder con la rapidez y la coherencia que exige su cronograma.
La tecnología de PCB de cobre grueso transforma la placa de una simple interconexión eléctrica en una plataforma integrada de suministro de potencia y gestión térmica. Elegir el peso de cobre adecuado, comprender las restricciones de fabricación y asociarse con un fabricante experimentado son los tres factores que determinan si su diseño de cobre grueso funcionará de manera fiable en campo.
Tanto si está prototipando un sistema de gestión de baterías de vehículo eléctrico de próxima generación como si está escalando la producción de módulos de potencia industriales, los más de 20 años de experiencia en cobre grueso de WeiYuanDa, su certificación UL y su capacidad de fabricación de ciclo completo nos convierten en un socio en el que puede confiar desde el primer prototipo hasta la producción en volumen.
P1: ¿Qué rango de peso de cobre admite WYD para PCB de cobre grueso?
R1: WYD admite espesores de cobre desde 3 oz hasta 10 oz por capa, con certificación UL para cobre acabado de hasta 6 oz (210 µm) tanto en capas internas como externas.
P2: ¿Se pueden fabricar PCB de cobre grueso como placas multicapa?
R2: Sí. WYD produce configuraciones de cobre grueso de una cara, doble cara y multicapa. Los diseños multicapa requieren recubrimiento por etapas especializado y control de laminación para mantener el relleno dieléctrico y la definición de las pistas.
P3: ¿Qué acabados superficiales están disponibles para placas de cobre grueso?
R3: WYD ofrece ENIG y OSP como acabados superficiales estándar para PCB de cobre grueso, seleccionados en función del proceso de soldadura, los requisitos medioambientales y las expectativas de vida útil.
