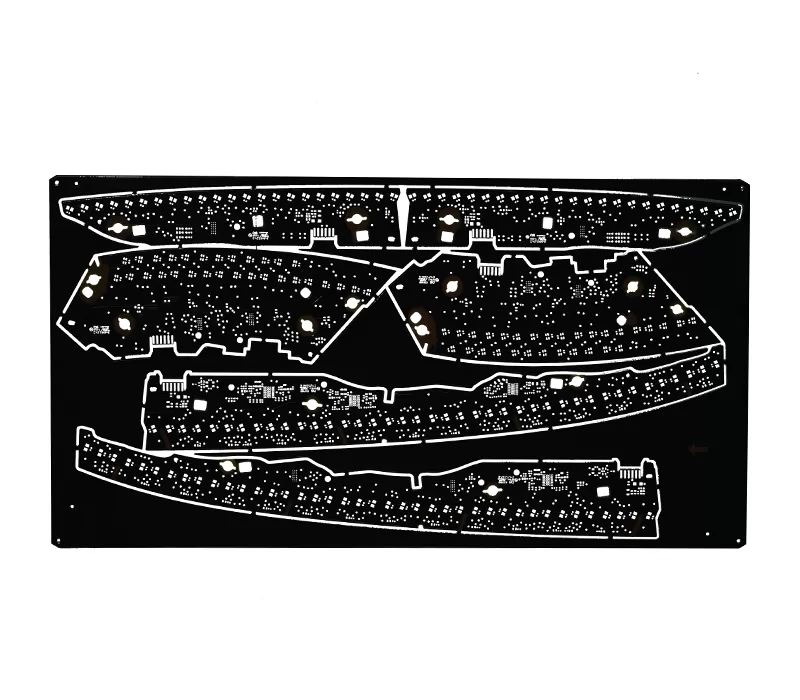

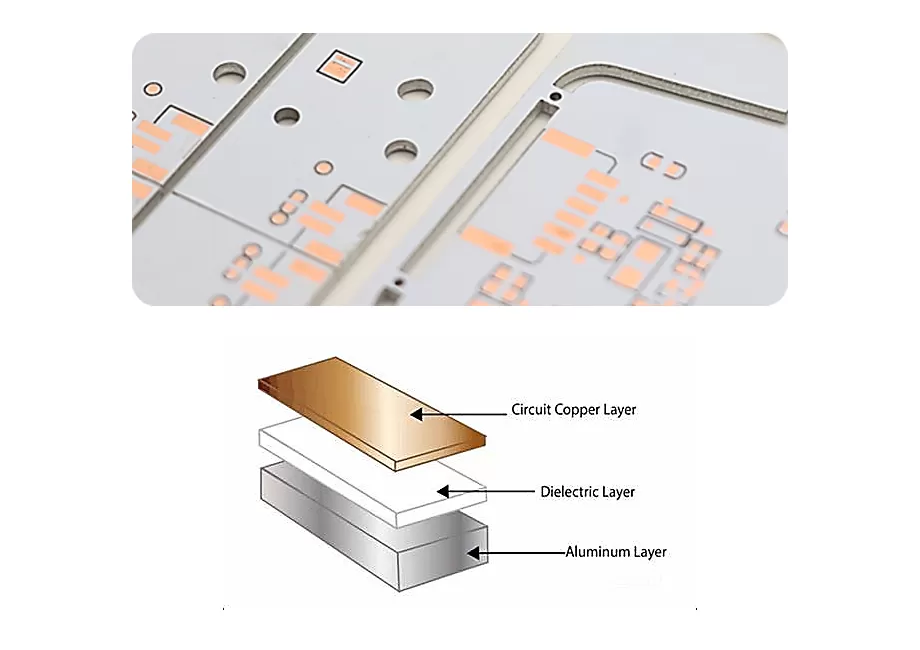

También conocida como MCPCB (PCB con núcleo metálico), una placa PCB de aluminio está compuesta por una capa de circuito de cobre, una capa dieléctrica térmica y una base de aluminio. Con una excelente disipación de calor y una estabilidad mecánica superior, las PCB con núcleo de aluminio se utilizan ampliamente en aplicaciones de alto rendimiento como la iluminación LED, la electrónica automotriz y los módulos de potencia.
Los materiales base comúnmente utilizados incluyen aluminio 6061, 5052 y 1060, mientras que se pueden seleccionar sustratos opcionales como cobre, acero inoxidable, hierro y acero al silicio para cumplir con los requisitos térmicos y estructurales específicos. Como fabricante experimentado de PCB de aluminio en China, WeiYuanDa PCB ofrece soluciones personalizadas de PCB con revestimiento de aluminio que garantizan fiabilidad, durabilidad y rentabilidad para los OEM globales.
| Parámetro | Estándar | HDI avanzado |
| Número de capas | 4 | 6 |
| Tamaño máximo de entrega de PCB | 400mm*500mm | 1000mm*500mm |
| Conductividad térmica | 4kw | 7kw |
| Espesor de la placa | 5mm | 6mm |
| Cobre base exterior | 3OZ | 4OZ |
| Cobre base interior | 1OZ | 2OZ |
| Relación de aspecto | 10:01 | 12:01 |
| Tratamiento superficial | OSP/ENIG | |
| Tamaños mínimos de agujero | 1.0mm | 0.8mm |

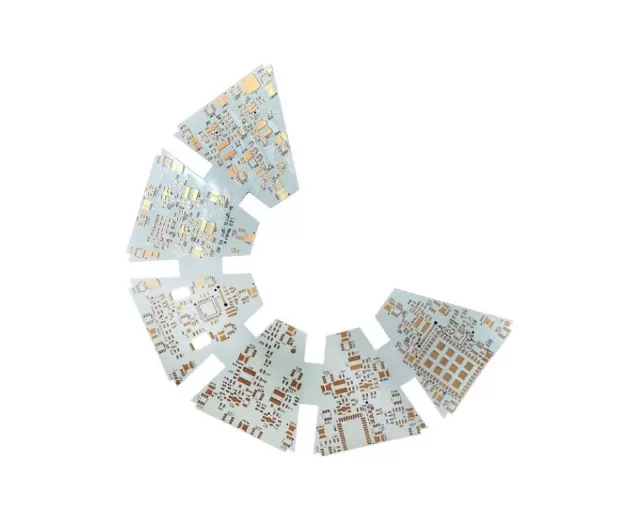

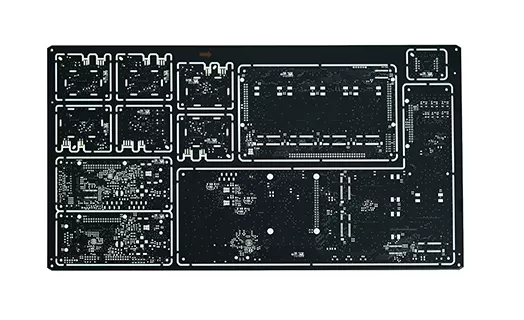

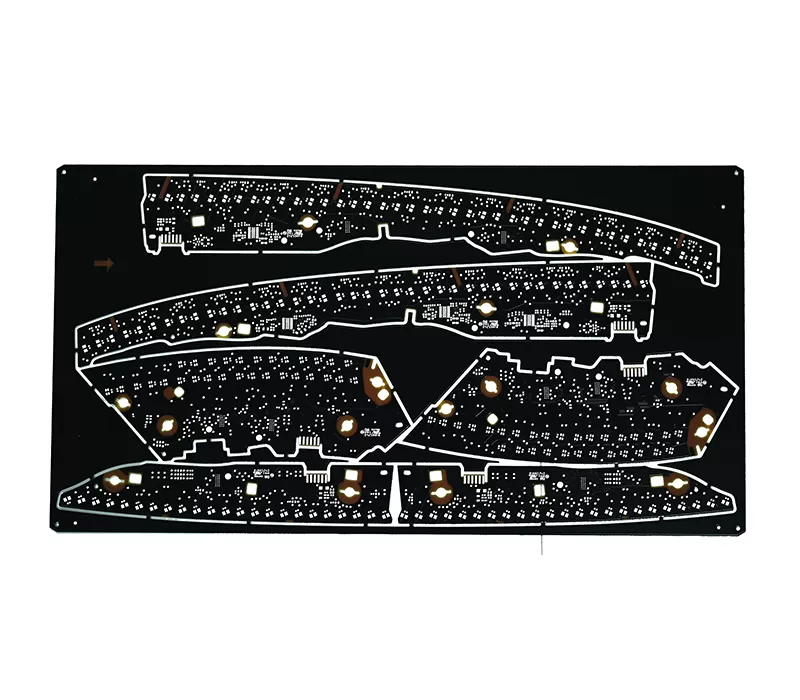

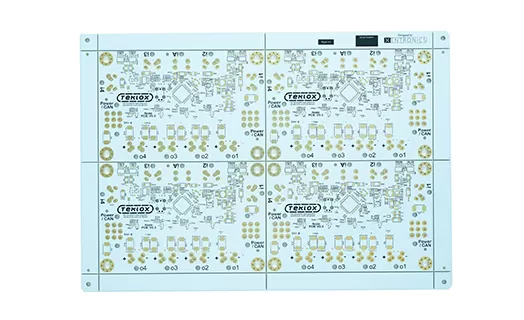

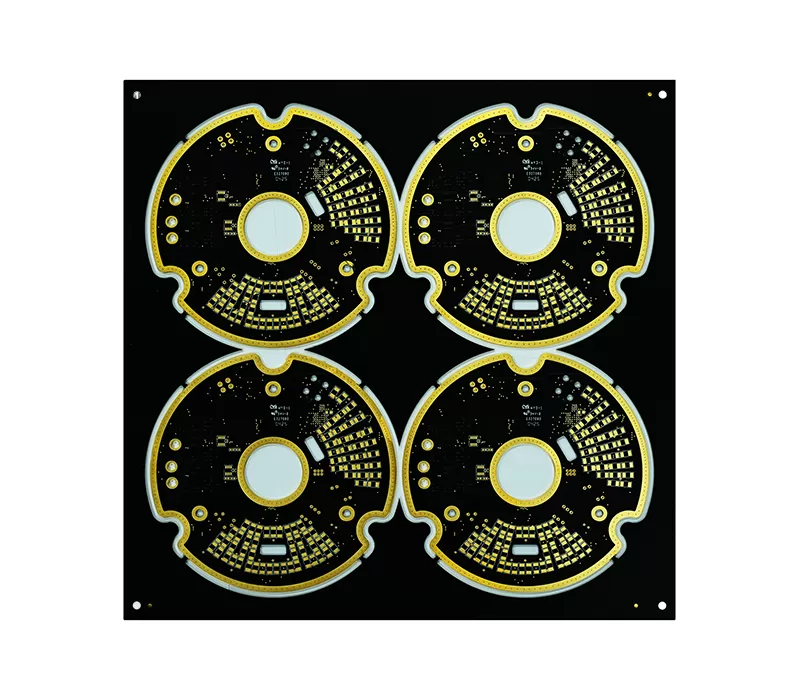

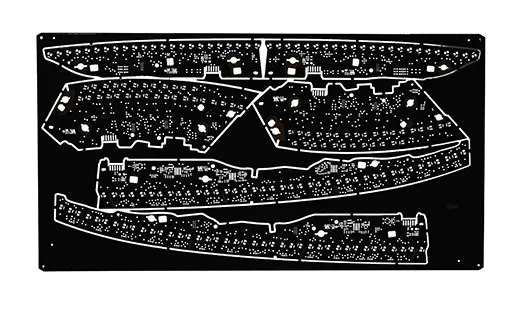

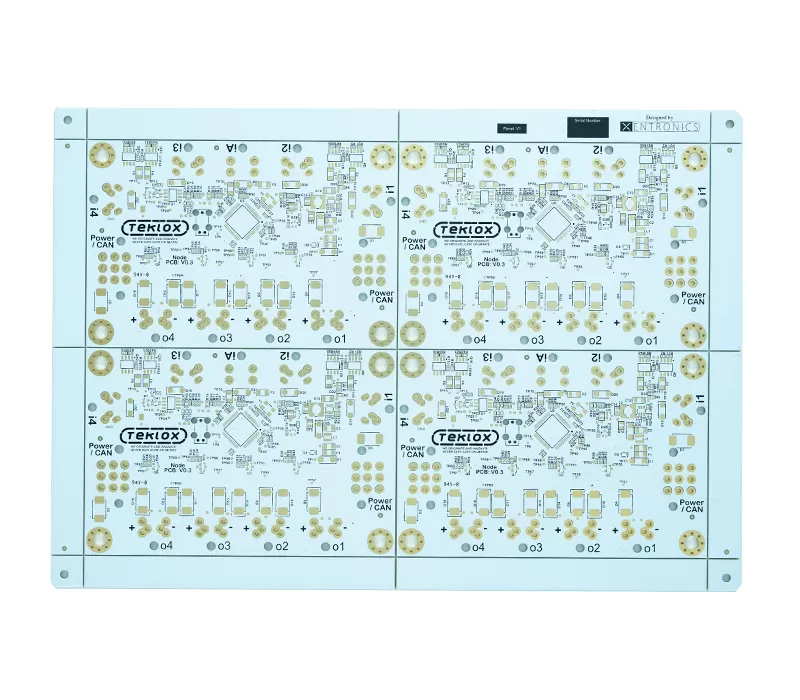

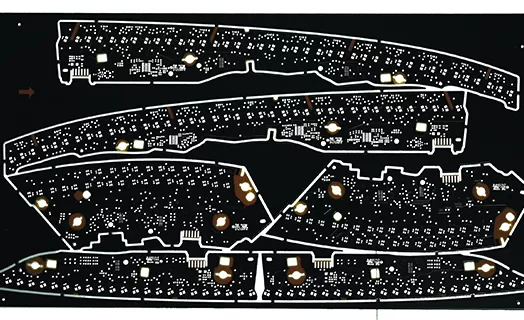

Con una excelente disipación de calor y resistencia mecánica, las placas PCB de aluminio se utilizan ampliamente en industrias que exigen alto rendimiento y fiabilidad:
Iluminación LED
Prolonga la vida útil de faros automotrices, sistemas de iluminación comercial y LED de alto brillo al garantizar una gestión térmica estable.
Electrónica de potencia
Mejora la eficiencia de rectificadores, inversores y fuentes de alimentación conmutadas mediante una disipación de calor avanzada.
Sistemas automotrices
Permite un funcionamiento fiable de módulos de encendido, controladores de motor y unidades de distribución de energía con PCB de núcleo de aluminio duraderas.
Electrónica de consumo
Favorece un rendimiento estable en fuentes de alimentación de ordenadores, discos duros y otros dispositivos compactos que requieren una refrigeración eficiente.
Equipos de telecomunicaciones
Mantiene la estabilidad de la señal al enfriar amplificadores de alta frecuencia y circuitos de transmisión con robustos PCB con revestimiento de aluminio.
PCB de aluminio de una sola capa:
El proceso incluye preparación de materiales, laminación, generación de circuitos, perforación, aplicación de máscara de soldadura, serigrafía, tratamiento de superficies, punzonado y separación de placas, pruebas, inspección final, embalaje y envío.
PCB de aluminio de doble capa:
Además de los pasos anteriores, los PCB con núcleo de aluminio de doble capa implican un recubrimiento electrolítico después del taladrado para establecer interconexiones fiables entre capas. Esto garantiza un rendimiento estable en aplicaciones electrónicas más complejas.
PCB de aluminio multicapa:
Para las placas de circuito impreso de aluminio avanzadas, el proceso requiere procesado de capas internas, laminación inicial, laminación secundaria, taladrado, metalizado y formación del circuito de la capa exterior. Los pasos finales incluyen aplicación de máscara de soldadura, serigrafía, tratamiento superficial, punzonado y separación de placas, pruebas, inspección y embalaje.
Al combinar ingeniería de precisión y materiales avanzados, WeiYuanDa PCB ofrece PCB de aluminio de alta calidad para industrias como la iluminación LED, la electrónica de potencia y los sistemas automotrices.
Como fabricante experimentado de PCB de aluminio en China, WeiYuanDa PCB sigue procesos estrictos y estandarizados para garantizar confiabilidad, durabilidad y un rendimiento consistente en diferentes tipos de productos.
Disipación eficiente del calor: Las placas PCB de aluminio ofrecen una excelente conductividad térmica, dispersando rápidamente el calor para prolongar la vida útil de los componentes y garantizar un rendimiento estable.
Alta durabilidad: Gracias a la resistencia inherente del aluminio, los PCB con núcleo de aluminio resisten el desgaste y las tensiones mecánicas tanto durante la producción como en su uso final.
Diseño ligero: Al combinar un bajo peso con una alta integridad estructural, los PCB revestidos de aluminio son ideales para dispositivos móviles y sistemas electrónicos compactos.
Ecológico: No tóxicos, reciclables y conformes con las normas RoHS, los PCB de aluminio favorecen la eficiencia energética y los objetivos de sostenibilidad.
Rentabilidad: Al eliminar la necesidad de disipadores de calor adicionales, los PCB de aluminio simplifican el ensamblaje y reducen los costos generales de fabricación.
Estas ventajas únicas hacen que los PCB de aluminio de WeiYuanDa PCB sean una opción fiable y rentable para proyectos orientados al rendimiento en los sectores de iluminación LED, automoción y electrónica de potencia.

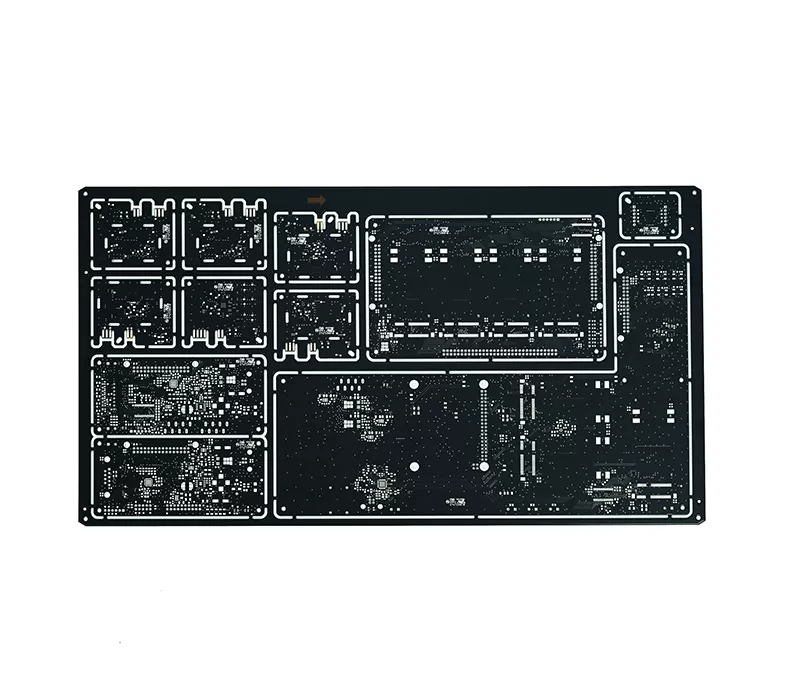

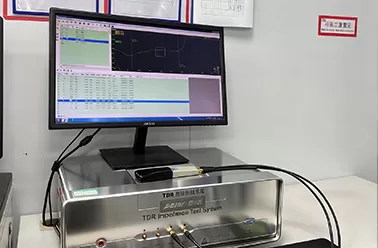

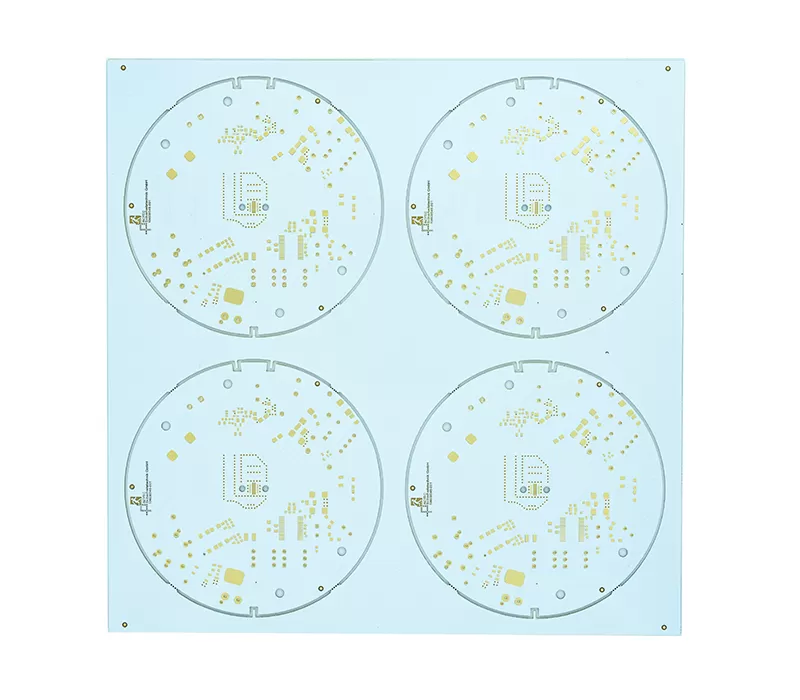

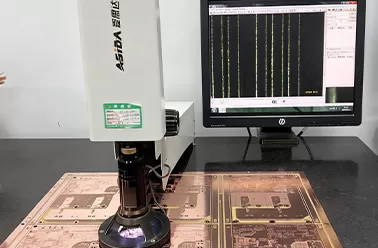

En WEIYUANDA PCB, el aseguramiento de la calidad es el núcleo de nuestra producción. Utilizamos equipos avanzados de prueba e inspección, incluyendo AOI (Inspección Óptica Automatizada), inspección por rayos X, probadores de choque térmico, probadores de impedancia y sistemas de sonda volante para garantizar la precisión, fiabilidad y consistencia de cada placa de circuito impreso de aluminio que entregamos.
Como fabricante profesional de PCB de aluminio en China, combinamos instalaciones de última generación con un estricto control de procesos para cumplir con los estándares globales. Nuestra capacidad para proporcionar prototipado rápido de PCB de aluminio, producción en masa estable y soluciones personalizadas nos convierte en un proveedor y exportador de PCB de aluminio de confianza para industrias como la iluminación LED, la electrónica automotriz y los sistemas de potencia.
Asóciese con WEIYUANDA PCB hoy y obtenga un fabricante confiable de placas de circuito de aluminio comprometido con el rendimiento, la precisión y el valor a largo plazo.
¿Todavía no sabes cómo elegir la placa de aluminio para PCB?
Si comparte el tamaño de su placa, la potencia pico (W), el ΔT objetivo, el peso del cobre y el estilo de montaje, WEIYUANDA PCB puede dimensionar el dieléctrico y recomendar un espesor de aluminio exacto + stackup. Así que no dude encontactarnosahora!
From WEIYUANDA PCB: como su fabricante y proveedor de PCB de aluminio en China, podemos fabricar prototipos con múltiples espesores de núcleo (0,8/1,0/1,2/1,6/2,0/3,0 mm) y opciones de dieléctrico para validar el rendimiento térmico + mecánico antes de fijar la producción en serie.
¿Cuáles son las ventajas de utilizar PCB de aluminio frente a los PCB tradicionales de FR4?
Si su diseño implica aplicaciones de alta potencia y alto calor (como iluminación LED, convertidores de potencia, electrónica automotriz o sistemas de telecomunicaciones), las PCB de aluminio son la mejor opción frente a las FR4. Garantizan una vida útil más larga, mejor estabilidad térmica y un costo total del sistema reducido. Para conocer los detalles, haga clic en PCB de aluminio vs PCB FR4.
¿Qué hace realmente el grosor del núcleo de aluminio?
Vía térmica: el aluminio más grueso distribuye el calor lateralmente, pero la capa dieléctrica (no el aluminio) domina la resistencia térmica de unión a base.
Rigidez/planitud: la rigidez a la flexión escala ~ con el espesor³. Los núcleos más gruesos se mantienen más planos en paneles grandes o piezas pesadas.
Peso y coste: más metal = más pesado (envío/montaje) y un coste de procesamiento ligeramente mayor.
Ensamblaje: los núcleos muy gruesos (≥3,0 mm) requieren pestañas de panel más grandes/despanelado más resistente; las PCB pequeñas pueden ser más difíciles de separar.
¿Cuáles son las opciones típicas (regla general) de espesor de una PCB con núcleo de aluminio?
0,8–1,0 mm: espacios reducidos, dispositivos portátiles/de mano, componentes ligeros, calor moderado.
1,5–1,6 mm (el más común): módulos LED, placas de alimentación generales: buena rigidez y peso manejable.
2,0 mm: mayor densidad de potencia, placas más grandes, vibración automotriz/industrial.
3,0 mm o más: cargas térmicas elevadas o paneles grandes que requieren rigidez; compruebe los límites de mecanizado/despanelizado.
¿Cómo elegir según la aplicación?
Iluminación LED (módulos COB/COG): Al de 1,0–1,6 mm, dieléctrico de 75–100 µm a 1–3 W/m·K. Haga clic paraPCB para luces LED
Fuentes de alimentación / controladores de motores: Al de 1,6–2,0 mm, Cu más grueso (2 oz) si es necesario. Haga clic paraPlaca PCB de fuente de alimentación
Automotriz/industrial, alta vibración: 2,0 mm (o 3,0 mm para conjuntos grandes/pesados). Haga clic paraPCB automotriz
¿Qué acabados superficiales son compatibles con los PCB de aluminio?
Los acabados superficiales más comunes para los PCB de aluminio incluyen OSP, ENIG y HASL. Sin embargo, debido a las propiedades únicas del aluminio, algunos acabados superficiales pueden no ser adecuados, y es importante consultar con el proveedor de PCB con base de aluminio para obtener orientación.
