Las turbinas eólicas operan en algunas de las condiciones más exigentes que cualquier sistema electrónico puede enfrentar: vibración mecánica continua, oscilaciones de temperatura de -40 °C a +70 °C, atmósferas cargadas de sal en instalaciones marinas y una vida útil prevista superior a 20 años. Dentro de la góndola y la base de la torre, la electrónica de conversión de potencia y de control depende de placas de circuito impreso que deben conducir corrientes elevadas de forma fiable mientras soportan estos esfuerzos ambientales durante décadas. Las placas de circuito impreso convencionales de cobre fino con láminas de cobre de 1 a 2 oz se degradan rápidamente en estas condiciones, y sufren la formación de puntos calientes térmicos, fatiga de las uniones soldadas y corrosión de las pistas. Este artículo examina cómo las placas de circuito impreso de cobre grueso —con espesores de cobre de 3 oz o más— abordan los retos específicos de las aplicaciones de energía eólica, y cubre los subsistemas críticos, las exigencias ambientales y las consideraciones de diseño de materiales que distinguen a las placas aptas para eólica de las placas de circuito impreso industriales estándar.
El mercado mundial de la energía eólica ha experimentado un crecimiento sostenido, con una capacidad instalada que supera los 900 GW en todo el mundo y la eólica marina emergiendo como el segmento de mayor crecimiento. Las turbinas modernas de escala de servicio público superan ya con regularidad los 10 MW de potencia nominal, y la vida útil de diseño estándar del sector se ha extendido a 25 años para las instalaciones marinas. Estas tendencias imponen exigencias cada vez mayores a todos los componentes del interior de la turbina, en particular a la electrónica de potencia que gestiona la conversión de energía, la sincronización con la red y el control de las palas.
Dentro de una turbina eólica, tres subsistemas imponen las mayores exigencias eléctricas y térmicas a las placas de circuito impreso:
Sistemas convertidores de potencia que transforman la salida de frecuencia variable del generador en corriente alterna compatible con la red
Sistemas de control de paso que ajustan el ángulo de las palas para optimizar la captura de energía y proteger contra condiciones de sobrevelocidad
Sistemas de control de orientación que alinean la góndola con la dirección del viento
Cada uno de estos subsistemas maneja corrientes considerables, opera en un entorno mecánico hostil y debe funcionar de forma fiable durante dos décadas con un acceso de mantenimiento mínimo, especialmente en instalaciones marinas, donde una sola visita de servicio puede costar decenas de miles de dólares en flete de buques y logística.

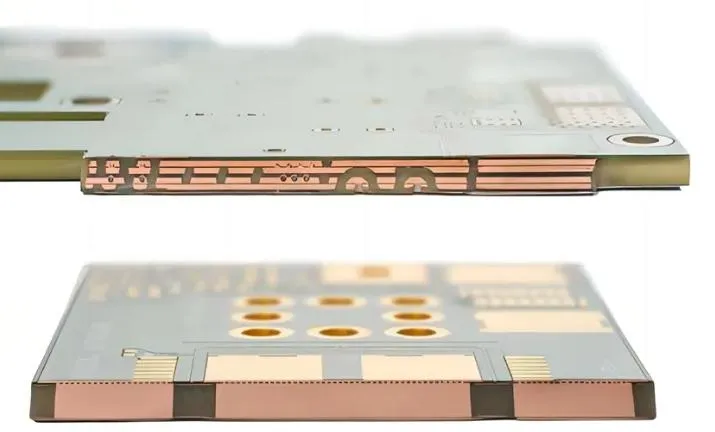

Las placas de circuito impreso estándar FR-4 con cobre de 1 oz o 2 oz nunca se diseñaron para estas condiciones. El resultado es una adopción creciente de placas de circuito impreso de cobre grueso en aplicaciones de energía eólica, donde los conductores de cobre más gruesos proporcionan la capacidad de conducción de corriente, la estabilidad térmica y la resiliencia mecánica a largo plazo que las alternativas de cobre fino no pueden mantener.
WeiYuanDa Industrial Limited, fundada en 2005, fabrica placas de circuito impreso de cobre grueso para clientes industriales y del sector energético de todo el mundo. La empresa admite espesores de cobre de 3 oz a 10 oz en construcciones de una a 24 capas, posee las certificaciones ISO 9001, ISO 14001, IATF 16949, ISO 13485 y UL, y opera plantas de producción en Dongguan con una filial europea en Italia para la asistencia regional a clientes.
Las placas de circuito impreso de turbinas eólicas se enfrentan a un perfil de severidad ambiental que pocas otras aplicaciones pueden igualar. A diferencia de la electrónica industrial alojada en armarios con climatización controlada, las placas de turbinas eólicas operan en un entorno mecánico no controlado con múltiples factores de esfuerzo simultáneos.
Ciclado térmico extremo
La temperatura dentro de la góndola de una turbina eólica puede oscilar desde -40 °C durante los arranques en frío del invierno hasta +70 °C o más cerca de la electrónica de potencia durante el funcionamiento en verano. Cada ciclo día-noche, cada ráfaga de viento y cada rampa de potencia crea transitorios térmicos en la estructura de la placa de circuito impreso. A lo largo de una vida útil de 20 años, una placa de circuito impreso de turbina eólica experimenta entre 50 000 y 100 000 ciclos térmicos estimados.
Estos cambios repetidos de temperatura provocan tensiones mecánicas en todas las interfases donde se unen materiales con coeficientes de dilatación térmica (CTE) diferentes. Los puntos más vulnerables son los cañones de las vías metalizadas, donde el cañón de cobre (CTE de aproximadamente 17 ppm/°C) está limitado por el sustrato laminado circundante (CTE de aproximadamente 14 a 18 ppm/°C en el eje Z para FR-4 estándar, y significativamente mayor por encima de la temperatura de transición vítrea Tg).
Las placas de circuito impreso de cobre grueso abordan este reto mediante dos mecanismos. En primer lugar, las paredes de cobre más gruesas de las vías metalizadas proporcionan una mayor sección transversal mecánica para resistir la fatiga por fisuración. En segundo lugar, cuando se combinan con materiales de sustrato de alta Tg (Tg ≥ 170 °C), toda la estructura laminada permanece dimensionalmente estable en todo el rango de temperatura de funcionamiento, evitando el aumento exponencial de la expansión en el eje Z que se produce cuando el FR-4 estándar (Tg de aproximadamente 130 a 140 °C) supera su punto de transición vítrea.
La selección y especificación de placas de circuito impreso de cobre grueso para aplicaciones de turbinas eólicas requiere prestar atención a varios parámetros de diseño que difieren de la electrónica industrial o de consumo estándar.
Selección del espesor de cobre
El espesor de cobre adecuado depende del subsistema específico y de los requisitos de corriente:
Placas de convertidores de potencia, bus de continua e inversor: es típico usar cobre de 4 oz a 6 oz para las rutas principales de corriente que conducen de 200 A a 1000 A en continuo. Algunos diseños de alta potencia especifican 8 oz o 10 oz para las capas primarias de potencia
Placas de accionamiento de servocontrol de paso: el cobre de 3 oz a 4 oz proporciona capacidad adecuada para las corrientes de accionamiento del motor, al tiempo que mantiene la capacidad de enrutado de paso fino para las interfaces de sensores
Placas de control de orientación y auxiliares: el cobre de 2 oz a 3 oz suele ser suficiente, con áreas selectivas de cobre grueso para los circuitos de accionamiento del motor
WeiYuanDa admite espesores de cobre diferenciados en las distintas capas de una misma placa, lo que permite usar cobre grueso (de 6 oz a 10 oz) para las capas de potencia de alta corriente y cobre más fino (de 1 oz a 2 oz) para las capas de señal con requisitos de enrutado de paso fino. Este enfoque híbrido optimiza tanto la capacidad de corriente como el coste de fabricación.
Selección del material del sustrato
El material del sustrato es tan crítico como el espesor de cobre para la fiabilidad de las turbinas eólicas. Los requisitos clave del material incluyen:
Alta temperatura de transición vítrea (Tg): Tg mínima de 170 °C, preferiblemente de 180 °C o superior, para garantizar la estabilidad dimensional en todo el rango de temperaturas y evitar daños por expansión en el eje Z en las vías metalizadas
Baja absorción de humedad: inferior al 0,10 % para evitar la degradación dieléctrica y la formación de CAF en entornos marinos húmedos
Alta temperatura de descomposición (Td): superior a 350 °C para soportar los procesos de soldadura sin plomo sin degradación del sustrato
Composición libre de halógenos: requerida por la mayoría de las especificaciones de los fabricantes de equipos originales (OEM) de turbinas eólicas para el cumplimiento medioambiental
WeiYuanDa especifica sustratos FR-4 libres de halógenos de TG170 a TG280 para placas de circuito impreso de cobre grueso para energía eólica, adaptados a las características de expansión térmica de las láminas de cobre grueso para una fiabilidad óptima a largo plazo bajo ciclado térmico.
Estrategia de acabado superficial y protección
Para aplicaciones de turbinas eólicas, la selección del acabado superficial debe equilibrar la resistencia a la corrosión, la soldabilidad y la vida útil. El enfoque recomendado para los distintos entornos de instalación es:
Turbinas terrestres: el acabado superficial ENIG proporciona una excelente resistencia a la corrosión y soldabilidad a largo plazo para la vida útil de diseño de 20 años
Turbinas marinas: ENIG combinado con recubrimiento conformal (poliuretano o parileno) proporciona una protección de doble capa contra la niebla salina y la humedad
Marinas extremas (tropicales/cálidas y húmedas): ENIG con recubrimiento conformal de parileno y sellado de bordes para una máxima protección contra la entrada de contaminantes
Directrices de diseño de trazado y térmico
Un diseño térmico eficaz en placas de circuito impreso de cobre grueso para turbinas eólicas implica varias prácticas clave de trazado:
Pistas de potencia anchas con separaciones generosas: reducen la densidad de corriente y proporcionan margen de tolerancia de fabricación para los procesos de grabado de cobre grueso
Matrices de vías térmicas bajo los dispositivos de potencia: las vías rellenas o recubiertas de cobre transfieren el calor desde los dispositivos de potencia de montaje superficial a los planos de masa internos de cobre grueso, creando una red integrada de disipación de calor
Distribución equilibrada del cobre: un trazado de cobre simétrico entre capas minimiza la deformación de la placa durante el ciclado térmico y la fabricación
Zonas de exclusión cerca de los bordes de la placa y de los orificios de montaje: reducen el riesgo de fractura de las pistas en los puntos de alta concentración de tensiones
No todos los fabricantes de placas de circuito impreso tienen la capacidad de proceso, los sistemas de calidad y la experiencia en el sector necesarios para las placas de circuito impreso de cobre grueso para energía eólica. Los equipos de ingeniería y compras deben evaluar a los posibles proveedores en varias dimensiones críticas.
Madurez del proceso de cobre grueso
La producción de placas de circuito impreso de cobre grueso fiables requiere el dominio de procesos especializados de galvanoplastia, grabado y laminación. Los indicadores clave de capacidad incluyen:
Capacidad demostrada para producir espesores de cobre consistentes en tamaños de panel grandes (fundamental para mantener una distribución uniforme de la corriente)
Experiencia con procesos de vías rellenas de cobre para la gestión térmica
Capacidad para manejar apilados de cobre de múltiples espesores (diferentes pesos de cobre en distintas capas dentro de la misma placa)
Control de grabado probado para mantener tolerancias mínimas de ancho de línea con cobre grueso
Soporte de ingeniería y capacidad de DFM
Los diseños de placas de circuito impreso para energía eólica suelen implicar apilados complejos, espesores de cobre mixtos y requisitos de fiabilidad estrictos. Los proveedores que ofrecen una revisión de diseño para fabricabilidad (DFM) antes de la producción pueden identificar pronto los posibles riesgos de fabricación y sugerir optimizaciones de trazado que mejoran el rendimiento y la fiabilidad sin comprometer el desempeño eléctrico.
WeiYuanDa ofrece revisión DFM mediante un equipo de 24 ingenieros de placas de circuito impreso que evalúan la optimización del ancho de pista, la colocación de vías térmicas, la configuración del apilado de capas y la selección de materiales antes de comenzar la producción. Este soporte de ingeniería previo a la producción es especialmente valioso para proyectos de energía eólica, donde los cambios de diseño después de la validación del prototipo son costosos y afectan al calendario.
Soporte regional y logística
Para los proyectos europeos de energía eólica, contar con una presencia local de soporte técnico reduce los retrasos de comunicación y acelera la resolución de problemas. WeiYuanDa mantiene una filial de su entera propiedad en Italia con ingenieros que hablan alemán e inglés y que ofrecen consultoría técnica, coordinación de muestras y gestión de proyectos para los clientes europeos.
El sector de la energía eólica continúa ampliando los límites del diseño de la electrónica de potencia. Varias tendencias están aumentando la importancia de la tecnología de placas de circuito impreso de cobre grueso en las aplicaciones de turbinas:
Aumento de las potencias nominales de las turbinas: a medida que las turbinas de escala de servicio público pasan de 10 MW a 15 MW y más, los niveles de corriente en los sistemas convertidores de potencia aumentan proporcionalmente, lo que exige conductores de cobre más gruesos para mantener pérdidas resistivas y aumentos de temperatura aceptables.

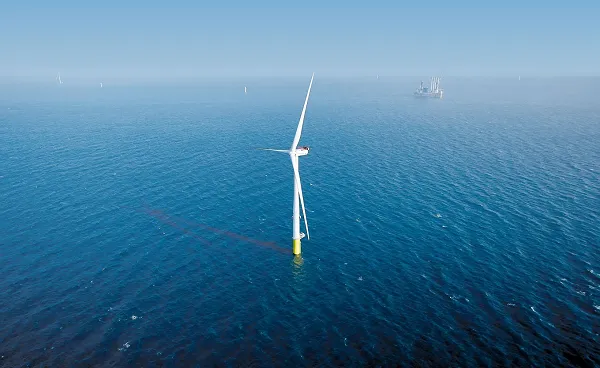

Expansión marina: el rápido crecimiento de la eólica marina, en particular en Europa, donde los proyectos que superan 1 GW ya son habituales, aumenta la demanda de placas de circuito impreso capaces de sobrevivir en entornos marinos hostiles durante 25 años sin acceso de mantenimiento.
Adopción de semiconductores de SiC y GaN: los semiconductores de potencia de banda ancha permiten frecuencias de conmutación más altas y una mayor eficiencia del convertidor, pero imponen requisitos más estrictos en cuanto a la inductancia parásita de la placa de circuito impreso y la gestión térmica. Las placas de circuito impreso de cobre grueso con estructuras de vías optimizadas y diseños de planos de masa son esenciales para aprovechar plenamente estos dispositivos de próxima generación.
Gemelo digital y monitorización del estado: las turbinas modernas incorporan cada vez más redes extensas de sensores para el mantenimiento predictivo. Las placas de circuito impreso que interactúan con estos sistemas de sensores deben mantener la precisión de la señal durante décadas de funcionamiento en entornos con vibraciones y ciclos térmicos, otra área donde las construcciones de cobre grueso demuestran una estabilidad superior a largo plazo.
El laboratorio de I+D de WeiYuanDa en Dongguan continúa desarrollando y optimizando procesos de galvanoplastia de cobre grueso, tecnologías de relleno de vías y diseños de apilado híbridos para respaldar estos requisitos cambiantes en la energía eólica y otros sectores de electrónica de potencia de alta fiabilidad.
Las turbinas eólicas representan uno de los entornos de aplicación más exigentes para las placas de circuito impreso. La combinación de corrientes elevadas, ciclado térmico extremo, atmósferas cargadas de sal, vibración continua y expectativas de vida útil de diseño de 20 a 25 años crea un reto de fiabilidad que las placas de circuito impreso estándar de cobre fino no pueden afrontar. Las placas de circuito impreso de cobre grueso —con su mayor capacidad de conducción de corriente, disipación térmica integrada, resistencia superior al ciclado térmico y compatibilidad con estrategias de protección avanzadas— se han convertido en la solución consolidada para las placas de transporte de corriente en convertidores de turbinas eólicas, sistemas de control de paso y electrónica de potencia auxiliar.
Para los equipos de ingeniería y compras que evalúan proveedores de placas de circuito impreso de cobre grueso para proyectos de energía eólica, los criterios clave de selección incluyen una madurez demostrada en el proceso de cobre grueso, certificaciones de calidad pertinentes, soporte de ingeniería DFM y la capacidad de ofrecer servicio técnico regional. WeiYuanDa Industrial Limited ofrece una plataforma integral de placas de circuito impreso de cobre grueso con espesores de cobre de 3 oz a 10 oz, respaldada por certificaciones internacionales completas, 18 años de experiencia en fabricación y soporte europeo local, y atiende a fabricantes de equipos originales de energía eólica y proveedores de nivel 1 desde la validación del prototipo hasta la producción en serie.
P1: ¿Cómo soportan las placas de circuito impreso de cobre grueso las condiciones de ciclado térmico en las góndolas de las turbinas eólicas?
Las placas de circuito impreso de cobre grueso soportan el ciclado térmico mediante dos mecanismos principales. Las paredes de cobre más gruesas de las vías metalizadas ofrecen una mayor resistencia mecánica a la fatiga por fisuración bajo cambios repetidos de temperatura. Cuando se combinan con materiales de sustrato de alta Tg (Tg ≥ 170 °C), la estructura laminada permanece dimensionalmente estable en todo el rango de funcionamiento de -40 °C a +70 °C, lo que evita el daño por expansión en el eje Z que causa fallos en las vías pasantes en las placas estándar FR-4.
P2: ¿Qué estrategias de protección se necesitan para las placas de circuito impreso de turbinas eólicas marinas?
Las placas de circuito impreso de turbinas eólicas marinas requieren un enfoque de protección multicapa: acabado superficial ENIG para la resistencia a la corrosión a largo plazo de las almohadillas, recubrimiento conformal de poliuretano o parileno como barrera dieléctrica contra la humedad, materiales de sustrato de alta Tg y baja absorción de humedad para evitar la formación de CAF, y sellado de bordes para bloquear la entrada lateral de humedad a través del laminado. Para entornos marinos tropicales extremos, el recubrimiento de parileno con sellado de bordes proporciona una protección casi hermética.
P3: ¿Puede WeiYuanDa suministrar placas de circuito impreso de cobre grueso con espesores de cobre mixtos para aplicaciones de energía eólica?
Sí. WeiYuanDa admite diseños de apilado híbridos con diferentes espesores de cobre en distintas capas dentro de la misma placa de circuito impreso. Por ejemplo, una placa de convertidor de turbina eólica podría usar cobre de 6 oz para las capas principales de potencia y cobre de 1 oz para las capas de señal y control con enrutado de paso fino. Este enfoque proporciona la capacidad de corriente y el rendimiento térmico del cobre grueso donde se necesita, al tiempo que mantiene una fabricación rentable para las capas de señal.
