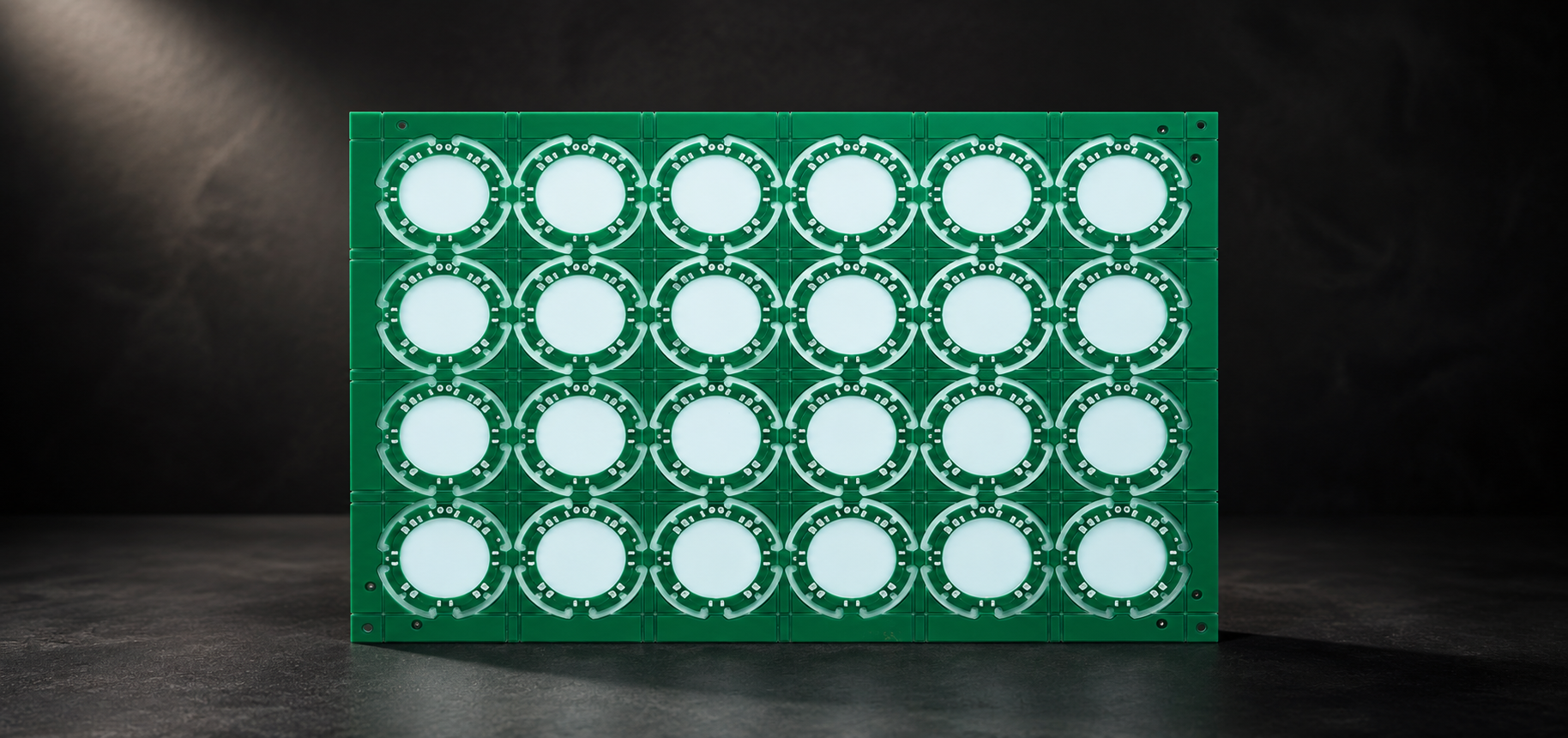

Guía del fabricante de PCB de una sola cara: cuándo elegir PCB de una sola capa

Las placas de una capa siguen utilizándose ampliamente porque no todos los productos se benefician de capas adicionales. Un circuito simple construido en una placa de una capa bien diseñada puede ser más fácil de inspeccionar, menos costoso de fabricar y altamente repetible en producción en volumen.

Esta guía de abastecimiento explica cuándo elegir una construcción de una capa, cuándo pasar a una placa de doble cara o multicapa y qué información necesita un fabricante de PCB de una cara para cotizar con precisión.

¿Qué es una PCB de una cara?

Una PCB de una cara utiliza una capa de circuito de cobre en un lado del sustrato aislante, con el montaje de componentes y la interconexión dispuestos para adaptarse a esa estructura de enrutado de una capa.

Los componentes de orificio pasante a menudo se montan en el lado opuesto al cobre y se sueldan a través de orificios perforados, mientras que los componentes de montaje superficial pueden ensamblarse directamente en el lado del cobre. Los puentes, resistencias de cero ohmios, enlaces de alambre o terminales de componentes pueden salvar cruces inevitables.

Los sustratos comunes incluyen FR-4, CEM-1, CEM-3, grados de papel fenólico y materiales con núcleo metálico, según los requisitos eléctricos, térmicos, mecánicos, de inflamabilidad y de coste.

Cuándo es la mejor opción una PCB de una capa

Una construcción de una sola capa es más eficaz cuando el esquema es lo bastante simple para enrutarse sin puentes excesivos, la frecuencia de operación es moderada y la densidad de componentes no requiere planos internos ni interconexiones complejas.

Los usos típicos incluyen módulos de iluminación LED, fuentes de alimentación pequeñas, placas de relés, controles de electrodomésticos, cargadores, interfaces de sensores, juguetes, mandos a distancia, placas de visualización, iluminación automotriz simple y subconjuntos industriales.

La página de PCB de una capa de WYD ofrece una vía directa para analizar materiales, dimensiones, cobre, acabado superficial, cantidad de prototipos y requisitos de producción con unfabricante de PCB de una capa.

Cuándo conviene pasar a una PCB de doble cara o multicapa

Una placa con mayor número de capas se vuelve más práctica cuando la congestión de enrutado, las rutas de retorno de señal, el control de EMI, la distribución de energía, la densidad de conectores o el tamaño mecánico no pueden resolverse de forma limpia en una sola capa de cobre.

Si un diseño de una sola capa requiere muchos puentes de alambre, áreas de bucle largas, pistas de alimentación estrechas o una colocación incómoda de componentes, una placa de doble cara puede reducir la mano de obra de ensamblaje y el riesgo eléctrico incluso si el precio de la placa desnuda es mayor. La construcción multicapa suele preferirse para sistemas digitales densos, impedancia controlada, interfaces de alta velocidad, enrutado de escape de BGA y estructuras complejas de alimentación y tierra.

La decisión correcta debe considerar el coste total ensamblado, el riesgo de calidad, el tiempo de prueba, el tamaño del encapsulado y el rendimiento de producción, en lugar de solo el precio unitario de la PCB.

Cómo influye la selección del material en una placa de una cara

El sustrato controla el aislamiento eléctrico, la resistencia al calor, la rigidez mecánica, el comportamiento de taladrado o punzonado, la inflamabilidad, el comportamiento ante la humedad, la estabilidad dimensional y el coste.

El FR-4 se usa ampliamente cuando se necesita un mayor rendimiento mecánico y térmico. El CEM-3 puede resultar atractivo para aplicaciones seleccionadas de una y doble cara porque ciertos grados ofrecen buena procesabilidad y rendimiento eléctrico. Los laminados a base de papel pueden considerarse para productos de consumo muy sensibles al coste cuando los requisitos del producto lo permitan.

Para una alta densidad de calor, un laminado convencional puede no ser suficiente. UnPCB de aluminiopuede proporcionar una vía térmica más directa para los LED y los componentes de potencia, pero requiere una revisión térmica y mecánica separada.

Reglas de diseño que mejoran la fabricabilidad de las PCB de una cara

Un diseño de una capa fabricable utiliza un enrutado simple, un ancho y un espaciado de conductores adecuados, una orientación clara de los componentes, anillos anulares robustos y una estrategia de paneles adecuada al volumen previsto.

Mantenga las rutas de alta corriente cortas y anchas, separe las áreas de alta tensión, evite ángulos agudos innecesarios y coloque los conectores y componentes pesados donde la carga mecánica pueda soportarse. Confirme los tamaños de orificio acabados después del metalizado, los diámetros de los terminales, el método de soldadura, la dirección de inserción de los componentes y si el ensamblaje utilizará soldadura por ola, soldadura selectiva, soldadura manual o reflujo SMT.

Para placas de CEM o base de papel punzonadas, las tolerancias de orificios y contorno pueden diferir de las del FR-4 fresado. Para el ranurado en V, el fresado o los orificios de estampado, el método de panel y separación debe definirse antes de la liberación.

Qué preguntar a los proveedores de PCB de una capa antes de hacer un pedido

Un proveedor competente debe confirmar la disponibilidad del material, la tolerancia de cobre y espesor, la geometría mínima, el método de taladrado o punzonado, el acabado superficial, la máscara de soldadura, la leyenda, la panelización, la prueba eléctrica, la inspección y el plazo de entrega.

Solicite una revisión DFM para cualquier diseño con alta corriente, alta tensión, contorno inusual, componentes pesados, tolerancias ajustadas o un laminado no estándar.Capacidad de PCB de WYDLa información puede ayudar a los equipos de compras a comprender los recursos de fabricación e inspección disponibles.

Para la producción repetida, acuerde la marca del material o equivalentes aprobados, las características controladas, las reglas de notificación de cambios, la muestra dorada, los datos de prueba, el embalaje, la vida útil y la trazabilidad.

Lista de verificación de RFQ para un proyecto de PCB de una cara

Un paquete de datos completo reduce el tiempo de aclaración y evita que una placa de bajo coste se convierta en un costoso problema de ensamblaje.

· Gerber u ODB++, datos de taladrado, dibujo de la placa y lista de conexiones si están disponibles.

· Grado del material, espesor acabado, peso de cobre y requisito de inflamabilidad.

· Ancho y espaciado mínimos del conductor, tolerancias de orificios y ranuras o recortes especiales.

· Acabado superficial, máscara de soldadura, leyenda, tinta de carbono, máscara pelable u otros procesos especiales.

· Tamaño del panel, método de separación, fiduciales, orificios de utillaje y dirección de ensamblaje.

· Cantidad de prototipos, volumen previsto, plazo de entrega objetivo y requisito de embalaje.

· Prueba eléctrica, informe dimensional, primera pieza, certificado o requisitos de trazabilidad.

Preguntas frecuentes

¿Cuál es la diferencia entre una PCB de una cara y una PCB de una capa?

Los términos suelen utilizarse para la misma construcción: una capa de cobre conductora sobre el sustrato.

¿Las PCB de una cara solo se utilizan para productos de baja calidad?

No. Son una opción de ingeniería válida para funciones simples y pueden ofrecer una excelente fiabilidad cuando el diseño, el material, el proceso y el ensamblaje son adecuados.

¿Se pueden utilizar componentes de montaje superficial en una PCB de una capa?

Sí. Las piezas SMT pueden colocarse en el lado del cobre, y también son habituales los ensamblajes mixtos SMT/de orificio pasante.

¿Cuándo resulta más económica en general una PCB de doble cara?

Cuando un diseño de una capa necesita muchos puentes, mano de obra de ensamblaje adicional, mayor área de placa o compromisos en la ruta de corriente y el rendimiento EMI, una placa de doble cara puede reducir el coste total.

¿Qué debo comparar entre los proveedores de PCB de una capa?

Compare el control de materiales, las tolerancias acabadas, la capacidad del proceso, la prueba eléctrica, la inspección, el control de cambios, el plazo de entrega, la comunicación y el soporte para la transferencia de prototipo a volumen.

¿Puede una PCB de una cara usar material CEM-3 o aluminio?

Sí. El sustrato puede seleccionarse según los requisitos de coste, térmicos, eléctricos, mecánicos, de inflamabilidad y de procesamiento.
