Meta descripción: Descubra cómo la tecnología PCB HDI resuelve los desafíos críticos de las estaciones base 5G: integridad de señal de alta frecuencia a 28 GHz o más y gestión térmica en diseños compactos. Conozca los materiales, las microvías y la experiencia de fabricación de WeiYuanDa PCB.
Cuando transmitimos vídeo 4K en nuestros teléfonos o experimentamos una latencia inferior a un milisegundo en los vehículos autónomos, rara vez pensamos en qué lo hace posible. La respuesta no está solo en las imponentes estaciones base 5G que vemos en tejados y colinas, sino en lo más profundo de ellas: en una pieza de tecnología más pequeña que su mano: la placa de circuito impreso de interconexión de alta densidad (HDI).
Las redes 5G funcionan en frecuencias mucho más altas que las utilizadas por las generaciones anteriores. Las bandas inferiores a 6 GHz y el espectro de ondas milimétricas (mmWave) a 28 GHz y 39 GHz exigen un replanteamiento fundamental de cómo se diseñan, fabrican y despliegan las placas de circuito impreso. Los desafíos son dobles: mantener la integridad de la señal a frecuencias extremadamente altas y, al mismo tiempo, gestionar la disipación de calor en módulos cada vez más compactos y de alta densidad de potencia.
Fabricantes especializados como WeiYuanDa Industrial Co., Limited son la solución ideal en este caso. Con más de 20 años de experiencia acumulada en la producción de PCB, nuestra empresa ha desarrollado tecnologías de fabricación optimizadas para aplicaciones de alta frecuencia y gran complejidad.
Las placas de circuito impreso de interconexión de alta densidad no son simplemente “más capas apiñadas”. Según la norma IPC-2226, las placas HDI se definen por características estructurales específicas que las distinguen:
Característica |
PCB convencional |
PCB HDI |
Ancho de pista/separación |
≥ 6 mil (150 μm) |
2–4 mil (50–100 μm) |
Estructura de vías |
Agujero pasante mecánico |
Microvía perforada por láser (≤ 0,15 mm) |
Espesor dieléctrico |
≥ 4 mil (100 μm) |
1–2 mil (25–50 μm) |
Densidad de enrutamiento |
Referencia |
3 veces mayor que la convencional |
Reducción del número de capas |
N/A |
30–40 % menos capas para una funcionalidad equivalente |

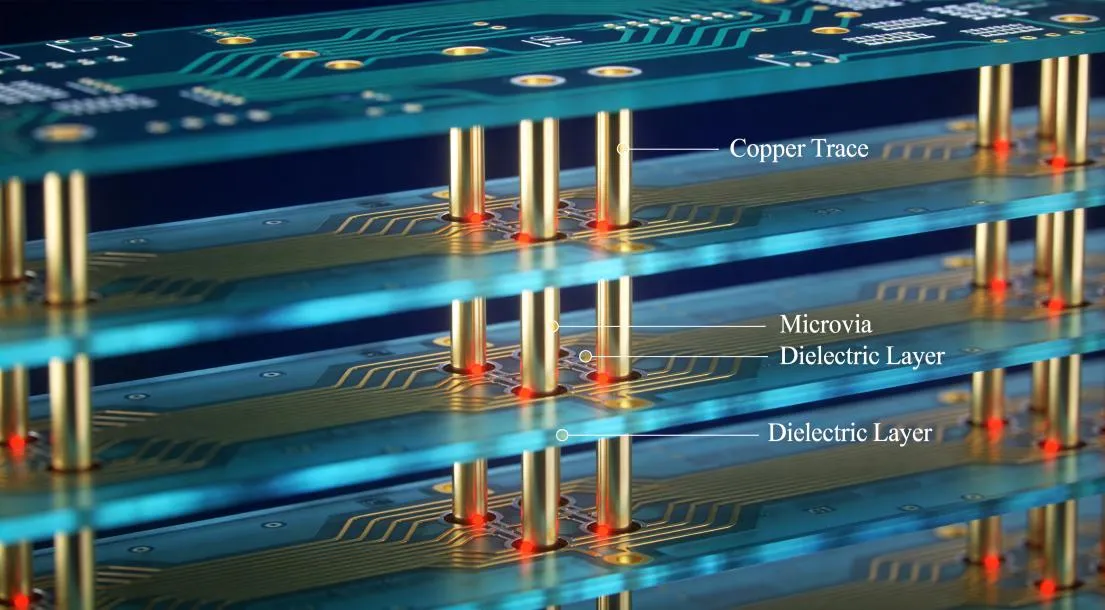

La ventaja principal se deriva de la tecnología de microvías. Estos orificios perforados por láser presentan un diámetro inferior a 0,15 mm y una relación de aspecto de 1:1, lo que permite conexiones entre capas que no pueden realizarse mediante procesos de perforación mecánica convencionales.
Esto da lugar a rutas de transmisión de señal más cortas y a una inductancia parásita considerablemente menor, que alcanza apenas una décima parte del valor de inductancia que presentan las vías pasantes. Además, esta tecnología facilita la integración de componentes de paso fino, como conjuntos BGA con un paso de 0,25 mm.
Las estaciones base 5G equipadas con conjuntos de antenas Massive MIMO 64T64R requieren enrutar 240 líneas de alimentación de antena en una sola PCB.
Este diseño alcanza una densidad de ocho pares diferenciales por centímetro cuadrado, cuatro veces la densidad de enrutamiento de los diseños de circuitos 4G típicos.
Con densidades de empaquetado tan altas, la diafonía entre pistas conductoras adyacentes puede deteriorarse de -60 dB a -45 dB, incumpliendo el valor límite de -55 dB definido en las especificaciones oficiales 5G.
La tecnología HDI mitiga este problema mediante las siguientes medidas:
• Planos de tierra de referencia dedicados asignados a cada capa de señal individual, lo que reduce la diafonía hasta en un 92 %.
• Estructuras de microvías escalonadas implementadas en lugar de vías apiladas, lo que reduce la inductancia parásita en un 58 %.
• Vías de blindaje a tierra dispuestas alrededor de las vías de señal a intervalos regulares definidos.
En una pista conductora de 10 cm fabricada con material base FR-4 estándar se produce una atenuación de señal de aproximadamente 15 dB a 28 GHz; este nivel de atenuación es diez veces mayor que el medido a la frecuencia de funcionamiento de 2 GHz utilizada en las redes 4G.
La selección del material representa, por tanto, una de las consideraciones de diseño más decisivas para el desarrollo de PCB HDI para 5G.
Fabricantes consolidados como WeiYuanDa suministran configuraciones híbridas de apilado de laminados: se utilizan sustratos de bajas pérdidas, como Rogers RO4350B (Dk = 3,48, Df = 0,0031), para las capas de señal de alta velocidad, mientras que se adopta material FR-4 estándar para las capas de alimentación y las capas de soporte estructural.
Esta combinación de materiales reduce el gasto total en materiales entre un 30 y un 45 %, al tiempo que satisface plenamente los requisitos de rendimiento de la señal que imponen las aplicaciones de ondas milimétricas.
El problema de la densidad de potencia
Los componentes de las estaciones base 5G generan el triple de densidad de potencia que sus equivalentes 4G: aproximadamente 30 W/cm² frente a 10 W/cm². Los módulos de amplificador de potencia (PA), en particular, generan un calor concentrado que debe disiparse de manera eficiente para evitar el estrangulamiento térmico y el fallo prematuro de los componentes.
El desafío se ve agravado por la propia arquitectura HDI: las microvías (0,1 mm) y las pistas finas (0,08 mm) dificultan la conductividad térmica, creando una resistencia térmica de hasta 20 °C/W, frente a 10 °C/W en las PCB convencionales. Sin un diseño térmico adecuado, las temperaturas del chip pueden aumentar 15 °C por encima de los valores de referencia 4G, lo que exige disipadores de calor adicionales que añaden un 20 % al volumen del módulo.
Estrategias de disipación del calor
Las PCB HDI modernas para 5G emplean varias técnicas de gestión térmica:
Microvías apiladas rellenas de cobre (CFSM): Al rellenar completamente cada microvía con cobre electrodepositado antes de apilar la siguiente capa, la conductividad térmica alcanza 35–40 W/m·K, lo que proporciona una ruta directa del calor desde el chip a la placa. El proceso de fabricación de WeiYuanDa logra una fiabilidad de relleno de vías superior al 99,8 % mediante laminación y galvanizado controlados.
Integración de cobre pesado: Para secciones con alta demanda de potencia, la incorporación de capas de cobre pesado (de 3 oz a 20 oz) mejora drásticamente la capacidad de conducción de corriente y la difusión del calor. La experiencia de WeiYuanDa enPCB de cobre pesadola fabricación los hace especialmente adecuados para módulos de amplificador de potencia 5G y secciones de gestión de energía.
Sustratos de núcleo metálico y aluminio: En carcasas estancas para exteriores donde no se dispone de refrigeración por aire forzado,PCB de aluminioproporcionan una conductividad térmica entre 5 y 10 veces superior a la del FR-4 estándar, lo que los hace ideales para unidades de radio remotas (RRU) 5G.
Matrices de vías térmicas: La colocación estratégica de vías térmicas debajo de los componentes calientes crea tubos de calor verticales que canalizan el calor hacia planos de tierra internos o disipadores de calor en la parte inferior.
La elección del material del sustrato determina de manera fundamental el rendimiento de alta frecuencia de una placa HDI. A continuación se muestra cómo se comparan los distintos materiales para aplicaciones 5G:
WeiYuanDa mantiene un amplio inventario de materiales Rogers y laminados FR-4 de alto rendimiento, lo que permite la creación rápida de prototipos para proyectos de desarrollo 5G con plazos ajustados. El proceso de laminación secuencial de su planta de Dongguan garantiza una alineación precisa capa a capa, fundamental para mantener la tolerancia de impedancia de ±3 % que exigen los diseños HDI 5G.
En el caso de las PCB HDI para 5G, la diferencia entre la intención del diseño y la realidad fabricada es donde fracasan muchos proyectos. Precisamente aquí es donde un socio de fabricación experimentado marca la diferencia.
Dos décadas de experiencia especializada
Fundada en 2005 y con sede en Hong Kong y una planta de producción en Dongguan (China),WeiYuanDa Industrial Co., Limitedse ha forjado una reputación precisamente gracias al tipo de PCB complejas y de alta dificultad que exige la infraestructura 5G. Su cartera de productos abarca PCB HDI de hasta 32 capas, placas de alta frecuencia y soluciones de cobre pesado: los tres pilares de la electrónica de las estaciones base 5G.
Lo que distingue a WYD en el contexto 5G:
Creación rápida de prototipos: prototipos de una sola capa en 24 horas y respuestas a solicitudes de cotización (RFQ) en 2 horas, algo fundamental para los ciclos rápidos de iteración del desarrollo de módulos 5G.
Profundidad de certificaciones: certificaciones ISO 9001, ISO 14001, ISO 13485 (médica), IATF 16949 (automoción) y UL, lo que significa que sus sistemas de calidad cumplen los estrictos requisitos de los fabricantes de equipos originales de telecomunicaciones en los mercados globales.
Soporte local europeo: su filial en Italia ofrece soporte técnico directo y atención al cliente a los clientes europeos, una ventaja significativa si se tiene en cuenta que muchos de los principales fabricantes de equipos de telecomunicaciones del mundo tienen su sede en Europa.
Ventaja de fabricante directo: como proveedor directo de fábrica sin intermediarios, WeiYuanDa ofrece una comunicación a nivel de ingeniería con su equipo de más de 24 ingenieros, lo que garantiza que los comentarios de diseño para fabricación lleguen rápidamente a los clientes.
Su avanzada capacidad HDI, con soporte de hasta 32 capas, líneas/espacios de 2 mil y vías láser de 0,10 mm, responde directamente a los requisitos de densidad y precisión de los diseños 5G AAU (unidad de antena activa) y BBU (unidad de banda base).
Aunque el despliegue del 5G sigue en pleno auge, la industria de las PCB ya mira hacia el 6G, que operará en el rango de terahercios (100 GHz–300 GHz). Esto impulsará aún más la tecnología HDI:
Los anchos de línea/espacio inferiores a 25 μm se convertirán en estándar (los HDI avanzados actuales alcanzan 50 μm)
Será obligatorio el HDI de cualquier capa con vías apiladas totalmente rellenas de cobre para alcanzar la densidad de enrutamiento necesaria
Nuevos materiales de sustrato, incluidos los híbridos de cerámica y polímero y los sustratos a base de vidrio, sustituirán a los laminados tradicionales
Será necesaria la optimización del diseño basada en IA para gestionar la complejidad cada vez mayor, de forma exponencial, de las restricciones de integridad de señal, térmicas y de compatibilidad electromagnética.
Los fabricantes que hoy invierten en I+D, como el laboratorio de I+D de WeiYuanDa en Dongguan, que desarrolla innovaciones en microvías y cobre pesado, serán los que estén preparados cuando llegue el 6G.
Las PCB HDI son las heroínas silenciosas de la revolución 5G. Sin la tecnología de microvías, el enrutamiento ultrafino y las estrategias de gestión térmica que permiten, los requisitos de alta frecuencia, alta densidad y alta potencia de las estaciones base 5G serían simplemente imposibles de cumplir.
Para los equipos de ingeniería que diseñan infraestructura 5G, elegir al socio de fabricación de PCB adecuado es tan importante como el propio diseño. Un socio que comprenda la integridad de la señal a 28 GHz, que pueda fabricar microvías rellenas de cobre con una fiabilidad superior al 99 % y que ofrezca la experiencia en materiales y la profundidad de certificaciones que exigen los fabricantes de equipos originales de telecomunicaciones.
WeiYuanDa PCB ha dedicado 20 años a construir exactamente esta capacidad. Desde su planta de producción de Dongguan hasta su oficina europea en Italia, desde la creación rápida de prototipos hasta la producción a gran escala, ofrecen la experiencia de fabricación que convierte la ambición del diseño 5G en una realidad desplegada.
Para obtener más información sobre las capacidades de las PCB HDI o solicitar un presupuesto para su proyecto 5G, visitewww.wyd-pcb.como póngase en contacto con su equipo de ingeniería en wai.tsang@microstar-pcb.cn.
P1: ¿Qué es una PCB HDI y por qué es fundamental para el 5G?
R: Las PCB HDI (interconexión de alta densidad) utilizan microvías perforadas por láser, pistas ultrafinas y capas dieléctricas delgadas para lograr densidades de enrutamiento entre 3 y 5 veces superiores a las de las PCB convencionales. Para las estaciones base 5G que funcionan a 28 GHz o más, esto se traduce en rutas de señal más cortas, menor pérdida de inserción y un control de impedancia superior, todo ello esencial para un rendimiento fiable de ondas milimétricas.
P2: ¿Cómo gestiona la tecnología de PCB HDI las cargas térmicas en los equipos 5G?
R: Las placas HDI 5G emplean microvías apiladas rellenas de cobre (que alcanzan una conductividad térmica de 35–40 W/m·K), capas de cobre pesado, sustratos de aluminio y matrices estratégicas de vías térmicas para disipar eficazmente el calor de componentes con alta densidad de potencia, como los amplificadores de potencia.
P3: ¿Cuáles son los plazos de entrega de los prototipos HDI?
R: Fabricantes especializados como WeiYuanDa pueden entregar prototipos de una sola capa en un plazo de 24 horas, con respuestas a las solicitudes de cotización en un plazo de 2 horas. Los prototipos HDI multicapa complejos suelen requerir entre 5 y 12 días, en función del número de capas y de la disponibilidad de materiales.
