Dentro de cada sonda de ultrasonido, bobina de resonancia magnética y monitor de paciente, las débiles señales biológicas viajan a través de placas de circuito impreso a altas frecuencias. La calidad del sustrato, la precisión de las pistas de cobre y la estabilidad del material dieléctrico determinan conjuntamente si un especialista en diagnóstico ve una imagen nítida o una imagen borrosa y ruidosa.
La atención sanitaria moderna depende de la precisión. Desde la obtención de imágenes por ultrasonido hasta la monitorización de pacientes y el diagnóstico de laboratorio, los equipos médicos convierten señales biológicas débiles en datos en los que los clínicos pueden confiar. Las placas de circuito impreso del interior de estos instrumentos transportan señales analógicas y de RF de alta frecuencia que se miden en microvoltios y miliamperios. A estos niveles, incluso la más mínima pérdida de señal, el ruido o un desajuste de impedancia pueden degradar una medición y, potencialmente, afectar a un diagnóstico.

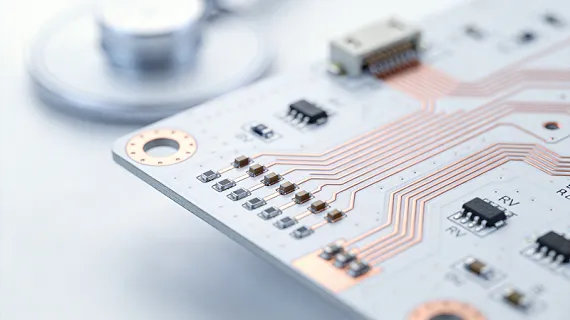

Las PCB de alta frecuencia fabricadas con laminados de bajas pérdidas y enrutado de impedancia controlada crean los canales de señal ultralimpios que requieren los equipos médicos de precisión. Este artículo examina por qué las placas FR-4 estándar son insuficientes para aplicaciones médicas sensibles, qué materiales y decisiones de diseño producen la mejor fidelidad de señal y cómo la disciplina de producción de un fabricante se traduce en hardware clínicamente fiable.
WeiYuanDa Industrial Limited fabrica PCB de alta frecuencia para clientes del sector médico y de las ciencias de la vida en todo el mundo. Con la certificación ISO 13485, más de 20 años de experiencia en fabricación y una oficina de soporte europea en Italia, la empresa atiende a desarrolladores de dispositivos médicos en todo el norte de Europa y más allá.
Los sistemas electrónicos médicos operan en un entorno especialmente exigente. Deben detectar señales fisiológicas diminutas, a menudo en presencia de ruido eléctrico procedente de motores, pantallas, fuentes de alimentación y otros equipos dentro de la misma carcasa. La ruta analógica frontal —los primeros centímetros después del sensor o transductor— es la etapa más crítica. Una vez que una señal se contamina con ruido o se atenúa por las pérdidas del sustrato, resulta difícil recuperarla sin artefactos.
Por qué importa la frecuencia

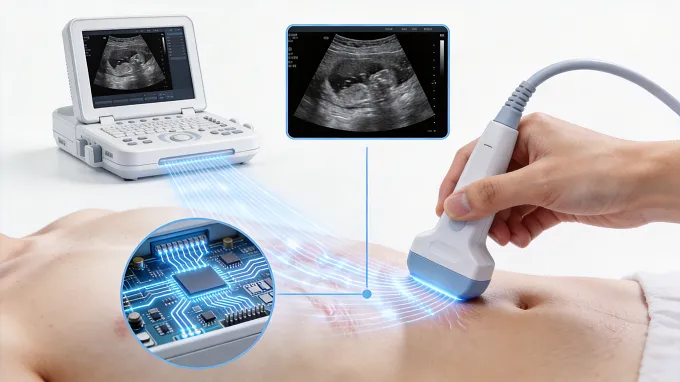

Muchas modalidades médicas funcionan a frecuencias sorprendentemente altas. Los transductores de ultrasonido, por ejemplo, suelen operar entre 2 MHz y 18 MHz según la aplicación, y algunas sondas de imagen de alta frecuencia superan con creces los 50 MHz. Las bobinas de RF de resonancia magnética resuenan a 64 MHz en un sistema de 1,5 T y a 128 MHz en un sistema de 3,0 T. Incluso los equipos de monitorización de pacientes, aunque parecen de bajo ancho de banda, a menudo utilizan señales portadoras de alta frecuencia y reguladores de conmutación que exigen un diseño cuidadoso de la PCB.
A estas frecuencias, los sustratos FR-4 estándar empiezan a mostrar sus limitaciones. Las pérdidas dieléctricas aumentan, la velocidad de la señal cambia con la temperatura y las tolerancias de impedancia se amplían. Para un fabricante de dispositivos médicos, la cuestión no es si los materiales de alta frecuencia son mejores, sino si la ganancia de rendimiento justifica la inversión y qué material ofrece el mejor equilibrio para una aplicación clínica concreta.
Qué significa la «limpieza de la señal» en la práctica
Un canal de señal limpio en un contexto médico implica tres cosas. En primer lugar, la pérdida de inserción debe ser baja y predecible en toda la banda de frecuencia de funcionamiento, de modo que la ganancia del amplificador frontal pueda ajustarse correctamente. En segundo lugar, la impedancia característica de las líneas de transmisión debe ser consistente y precisa —normalmente 50 Ω o 75 Ω con tolerancias estrictas— para que las discontinuidades de impedancia no provoquen reflexiones que degraden la calidad de la imagen o la exactitud de la medición. En tercer lugar, las interferencias electromagnéticas procedentes de circuitos adyacentes o fuentes externas deben suprimirse mediante una correcta conexión a tierra, blindaje y apilado de capas.
En los equipos de diagnóstico por imagen, como los ecógrafos, estos parámetros de rendimiento afectan directamente a la resolución de la imagen, la profundidad de penetración y la capacidad de diferenciar entre tipos de tejido. En los analizadores de laboratorio y los dispositivos de diagnóstico en el punto de atención, afectan a la repetibilidad de las mediciones y al límite inferior de detección.
Elegir el material de sustrato adecuado es la base de una ruta de señal limpia. WeiYuanDa trabaja con cuatro familias principales de laminados de alta frecuencia, cada una adecuada para distintos requisitos de rendimiento médico y niveles de coste.
Familia de material |
Propiedades clave |
Relevancia médica |
Uso típico |
Rango de frecuencia |
Rogers RO4350B / RO3003 |
Dk 3,0–3,5, Df tan bajo como 0,0013, tolerancia estricta |
Baja pérdida de señal, impedancia estable con la temperatura |
Ecografía de gama alta, bobinas de RF de resonancia magnética, instrumentos de laboratorio |
Hasta 77 GHz |
Taconic TLX / RF-35 |
Baja pérdida de inserción, buena estabilidad térmica, baja absorción de humedad |
Rendimiento fiable bajo ciclos de esterilización y humedad |
Monitores de pacientes, diagnóstico portátil, etapas frontales de RF |
Multi-GHz |
Arlon 85N |
Tg 250 °C, conductividad térmica de 0,20 W/m·K, alta resistencia al pelado |
Soporta altas temperaturas, estrés mecánico y entornos agresivos |
Dispositivos terapéuticos de alta potencia, sistemas médicos industriales |
GHz de alta potencia |
Isola IS620 |
Reforzado con fibra de vidrio tipo E, estable hasta 10 GHz |
Rentable para aplicaciones médicas de gama media |
Circuitos secundarios, secciones digitales, sensores de baja frecuencia |
Hasta 10 GHz |
La selección del material por sí sola no garantiza una ruta de señal limpia. La placa debe diseñarse, fabricarse y probarse con una disciplina constante en todas sus capas.
Enrutado con impedancia controlada
Cada pista de alta frecuencia en una ruta de señal médica tiene un valor de impedancia objetivo, normalmente 50 Ω para circuitos de RF o una impedancia diferencial específica para enlaces de datos de alta velocidad. Alcanzar el valor objetivo requiere un control preciso del ancho de pista, el espesor dieléctrico, el peso del cobre y la proximidad de los planos de tierra. WeiYuanDa fabrica placas de alta frecuencia con enrutado de impedancia controlada mediante configuraciones microstrip y stripline, con anchos de línea y separaciones mínimos de 3 mil para diseños estándar y de 2 mil para construcciones HDI avanzadas.
Planos de tierra y blindaje
Los planos de tierra continuos son esenciales tanto para el control de impedancia como para el blindaje electromagnético. En los equipos médicos, donde los circuitos analógicos frontales se sitúan cerca de los circuitos de procesamiento digital y de las fuentes de alimentación, una partición y una conexión a tierra adecuadas evitan el acoplamiento de ruido. Los diseños multicapa de alta frecuencia de WeiYuanDa suelen incluir planos de tierra dedicados adyacentes a las capas de señal, con vías de costura a lo largo de las rutas apantalladas para proporcionar caminos de retorno continuos de baja impedancia.
Estabilidad térmica
Los equipos médicos suelen funcionar durante periodos prolongados, a veces 24 horas al día en hospitales y entornos clínicos. Los componentes se calientan, la carcasa se caldea y la temperatura del sustrato de la PCB aumenta. Si la constante dieléctrica del material cambia significativamente con la temperatura, la impedancia de las pistas de impedancia controlada varía y el rendimiento de los circuitos de RF se desplaza.
Los laminados de alta frecuencia de Rogers, Taconic y Arlon están diseñados para mantener propiedades eléctricas estables en los rangos de temperatura habituales en los equipos médicos. Combinados con un diseño térmico adecuado —planos de cobre más gruesos, vías térmicas y acabados superficiales cuidadosamente elegidos—, estos materiales ayudan a garantizar que un dispositivo médico funcione de forma consistente desde el momento en que se enciende hasta el final de una larga jornada clínica.

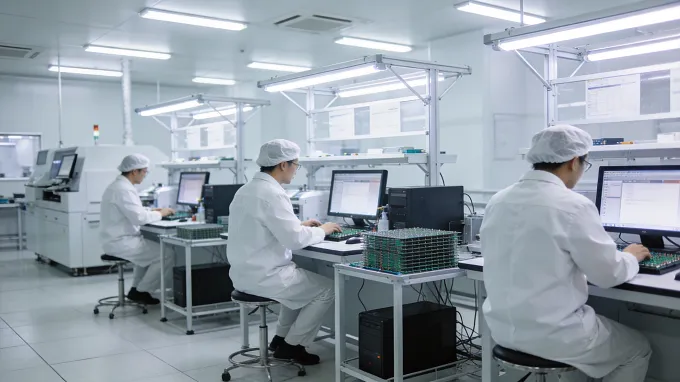

Una PCB bien diseñada puede fallar en campo si no se fabrica con una precisión constante. En los equipos médicos, donde la fiabilidad y la repetibilidad no son negociables, la disciplina de fabricación importa tanto como el propio diseño.
Trazabilidad y almacenamiento de materiales
Los laminados de alta frecuencia son sensibles a la humedad y a la temperatura. Si se almacenan incorrectamente antes de la producción, sus propiedades pueden cambiar. WeiYuanDa mantiene un almacenamiento controlado de materiales y utiliza un amplio inventario de laminados certificados de Rogers, Taconic, Arlon e Isola, lo que garantiza que la producción comience siempre con material dentro de especificación.
Lámina de cobre y suavidad superficial
La rugosidad de la lámina de cobre afecta a las pérdidas de señal de alta frecuencia: las superficies más rugosas aumentan la pérdida de inserción debido al efecto pelicular. WeiYuanDa utiliza láminas de cobre lisas para aplicaciones médicas de alta frecuencia, combinadas con máscaras de soldadura de bajas pérdidas que no añaden pérdidas dieléctricas innecesarias a las pistas de señal.
Perforación y registro de precisión
En las placas multicapa, la alineación (registro) de cada capa determina la consistencia de la colocación de las vías y, en última instancia, la impedancia de los orificios pasantes metalizados. El proceso de fabricación de WeiYuanDa incluye un control preciso del registro de capa a capa, esencial en las placas de alta frecuencia, donde incluso pequeñas desalineaciones pueden afectar al rendimiento de la señal.
Pruebas y verificación
Todas las PCB médicas de alta frecuencia de WeiYuanDa se someten a pruebas eléctricas que incluyen verificación de impedancia, comprobaciones de continuidad y ensayos de resistencia de aislamiento. Para los fabricantes de dispositivos médicos, estas pruebas garantizan que las placas que se integran en un instrumento son coherentes con las validadas durante la aprobación regulatoria.
WeiYuanDa cuenta con la certificación ISO 13485, la norma de gestión de calidad específica para dispositivos médicos. Las certificaciones ISO 9001, ISO 14001, IATF 16949 y UL documentan aún más las capacidades de calidad y regulatorias de la empresa.
WeiYuanDa Industrial Limited fabrica PCB de alta frecuencia, HDI y especializadas desde 2005. Desde su base de producción en Dongguan (China) y su oficina de soporte en Europa, en Italia, la empresa atiende a clientes del sector de dispositivos médicos y ciencias de la vida en más de 50 países.
Lo que distingue a WeiYuanDa en proyectos médicos no es solo la capacidad técnica, sino también la estructura de su soporte. Un equipo de más de 24 ingenieros realiza la revisión técnica de los archivos Gerber en un plazo de 6 horas desde su recepción. Los prototipos pueden entregarse en tan solo 1 día. Las respuestas a solicitudes de cotización (RFQ) se proporcionan en un plazo de 2 horas. Para los desarrolladores de dispositivos médicos que trabajan con plazos de proyecto ajustados e hitos regulatorios, esta velocidad combinada con la profundidad técnica es una ventaja práctica.
Presencia y servicio en Europa
La oficina de la empresa en Italia ofrece a los clientes europeos —incluidos los de los países nórdicos— un punto de contacto local para debates técnicos, gestión de proyectos y apoyo logístico. Para las empresas de dispositivos médicos que prefieren trabajar con fabricantes que comprenden las expectativas regulatorias y las normas de calidad europeas, esta presencia local simplifica la comunicación y reduce la fricción por diferencia horaria.
P: ¿Son necesarias las PCB de alta frecuencia para todos los dispositivos médicos?
R: No. Los dispositivos digitales sencillos, los sensores de baja frecuencia y los circuitos solo de potencia suelen funcionar adecuadamente con FR-4 estándar. Los materiales de alta frecuencia cobran importancia cuando la frecuencia de la señal supera varios cientos de megahercios, cuando las amplitudes de la señal son muy pequeñas o cuando la precisión de la impedancia afecta directamente a la calidad de la medición, como en las etapas frontales de ultrasonido, las bobinas de RF de resonancia magnética y los analizadores de laboratorio de alta velocidad.
P: ¿Cuál es el plazo de entrega de los prototipos de PCB de alta frecuencia para uso médico?
R: WeiYuanDa puede entregar prototipos de PCB de alta frecuencia en tan solo 1 día para configuraciones estándar. Los diseños HDI multicapa más complejos requieren tiempo adicional. La revisión de los archivos de ingeniería se completa en un plazo de 6 horas y las respuestas a RFQ se proporcionan en un plazo de 2 horas desde la recepción de los archivos de diseño.
P: ¿Puede WeiYuanDa ayudar con la documentación regulatoria de dispositivos médicos?
R: WeiYuanDa está certificada conforme a ISO 13485, la norma de gestión de calidad para dispositivos médicos. Esta certificación demuestra que los procesos de fabricación y los sistemas de calidad de la empresa cumplen los requisitos que esperan los reguladores de dispositivos médicos. Los fabricantes deben comentar sus necesidades específicas de documentación con el equipo de ingeniería de WeiYuanDa durante la planificación del proyecto.
