Si su diseño incluye LED, MOSFET de potencia, convertidores CC-CC o controladores de motores, ya sabe que el calor es el enemigo. El estrés térmico provoca envejecimiento prematuro, fatiga de las uniones soldadas, cambio de color en los LED y fallos en campo que cuestan mucho más que la propia PCB.
Esta guía cubre todo lo que necesita saber sobre la tecnología de PCB de aluminio para aplicaciones de alta disipación de calor:
1) Cómo funciona el apilado y por qué cada capa importa.
2) Qué significa realmente la conductividad térmica en proyectos reales.
3) Especificaciones clave que debe definir antes de enviar una RFQ.
4) Cómo evaluar a los fabricantes que afirman poder cumplir con sus requisitos térmicos.
Ya sea que esté diseñando iluminación LED, módulos de iluminación automotriz, fuentes de alimentación, equipos de telecomunicaciones o sistemas de refrigeración para servidores de IA, este artículo le proporcionará la base técnica para evitar fallos térmicos durante la creación de prototipos y la producción en serie.
La gestión térmica ya no es opcional. La iluminación LED, la electrónica automotriz, los módulos de potencia, la infraestructura de telecomunicaciones y los dispositivos compactos de alta potencia exigen una disipación eficiente del calor en factores de forma cada vez más pequeños. Las placas FR-4 tradicionales con planos de cobre estándar no pueden evacuar el calor de los componentes con la rapidez suficiente.
Y los requisitos térmicos son cada vez más exigentes, no menos. Las mayores densidades de potencia, las carcasas más compactas y las vidas útiles esperadas más largas implican que el PCB debe hacer más que simplemente conectar componentes: debe gestionar activamente el calor.

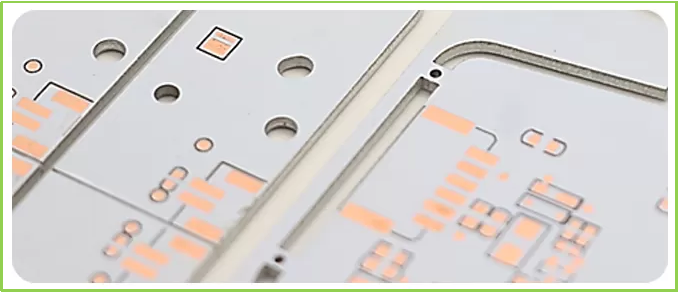

La tecnología de PCB de aluminio resuelve este problema creando una trayectoria térmica más corta desde los componentes que generan calor directamente hasta la base metálica. Una placa de aluminio estándar consta de:
Capa de circuito de cobre: conduce la corriente y distribuye el calor lateralmente.
Capa dieléctrica térmica: transfiere el calor verticalmente manteniendo el aislamiento eléctrico.
Base de aluminio: distribuye el calor hacia la carcasa o el disipador de calor.
¿El resultado? Las temperaturas de unión caen entre 10 y 30 °C en comparación con las soluciones FR-4, la vida útil de los LED se prolonga significativamente y los componentes de potencia funcionan dentro de límites seguros. Para productos como módulos LED, controladores de motores y fuentes de alimentación conmutadas, esto no es solo algo deseable: es la diferencia entre un producto fiable y uno que falla en campo.
A medida que aumentan las densidades de potencia y se reducen las carcasas, la tecnología de PCB de aluminio ha pasado de ser una opción premium a un requisito estándar para diseños competitivos.
No todos los PCB con núcleo metálico son iguales. La distinción radica en tres factores clave de diseño:

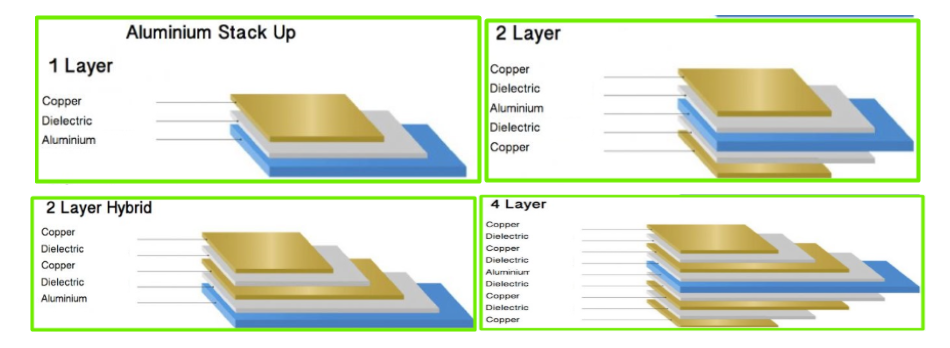

Estructura de apilado
El PCB de aluminio utiliza un circuito de cobre de una, dos o varias capas unido a una base metálica. La construcción más común es el PCB de aluminio de una sola capa, que proporciona:
Trayectoria térmica directa desde los componentes hasta la base de aluminio
Menor coste y modelado térmico más sencillo
Densidad de enrutamiento suficiente para módulos LED y conversión de potencia
Para una mayor densidad de enrutamiento, existen estructuras de PCB de aluminio de doble capa y multicapa, pero requieren un diseño dieléctrico más complejo y control del aislamiento de las vías.
Rendimiento de la capa dieléctrica
La capa dieléctrica es el cuello de botella crítico en el diseño de PCB de aluminio. Debe proporcionar:
Aislamiento eléctrico (normalmente de 1 a 6 kV según la aplicación)
Conductividad térmica (de 1,0 a 8,0 W/m·K para la mayoría de los grados comerciales)
Unión mecánica entre el cobre y el aluminio
Un dieléctrico más fino reduce la resistencia térmica, pero el espesor mínimo depende de la tensión de trabajo, las condiciones de sobretensión y la tolerancia de fabricación. Los ingenieros deben especificar la rigidez dieléctrica requerida y el objetivo térmico, no solo pedir la capa más fina posible.
Selección de la base de aluminio
La base de aluminio controla la rigidez, la planitud, el peso y la distribución del calor. Las opciones comunes incluyen:

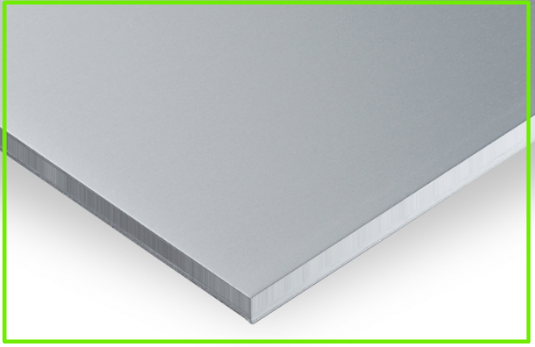

Aleación 5052: buena conformabilidad y amplia disponibilidad

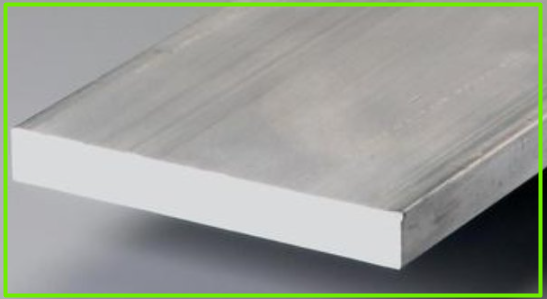

Aleación 6061: mejor mecanizabilidad y superficie más lisa

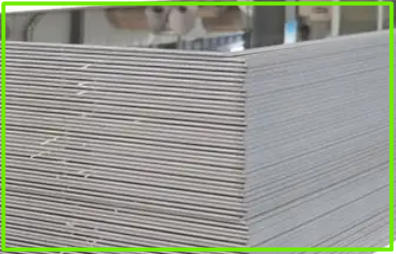

Aleación 1100: mayor conductividad térmica y menor resistencia
El espesor de la base suele oscilar entre 0,8 mm y 3,0 mm, y se elige en función de las dimensiones de la placa, los requisitos de montaje y el área de interfaz térmica.
Antes de enviar su diseño a fabricación, verifique que estos parámetros críticos coincidan con las capacidades de su fabricante:
Parámetro |
PCB de aluminio estándar |
PCB de aluminio de alto rendimiento |
Número de capas |
1-2 capas |
Hasta 3-4 capas (con dieléctrico complejo) |
Peso de cobre |
1-2 oz/ft² |
Hasta 6 oz/ft² (para aplicaciones de alta corriente) |
Conductividad térmica (dieléctrico) |
1,0-3,0 W/m·K |
3,0-8,0 W/m·K |
Rigidez dieléctrica |
1,0-3,0 kV |
3,0-6,0 kV |
Espesor de la base de aluminio |
0,8-2,0 mm |
1,0-3,0 mm |
Opciones de acabado superficial |
HASL, ENIG, OSP |
HASL, ENIG, OSP, estaño por inmersión |
Consideraciones clave:
Conductividad térmica: más alta no siempre es mejor. Equilibre la conductividad con la rigidez dieléctrica y el coste.
Peso de cobre: ajústelo a la demanda de corriente. Un cobre más grueso mejora la distribución del calor, pero reduce la capacidad para definir detalles finos.
Espesor del dieléctrico: un dieléctrico más fino reduce la resistencia térmica, pero debe cumplir los requisitos de aislamiento de tensión.
El PCB de aluminio no es necesario para todas las aplicaciones. Las placas de control de baja potencia o los circuitos solo de señal funcionan bien en FR-4. Pero para estos casos de uso, el aluminio suele ser la única opción viable:
Iluminación LED
Las farolas, los faros de automóviles, las luminarias industriales y las luminarias comerciales generan un calor significativo en la unión del LED. El PCB de aluminio aleja el calor de los chips, lo que favorece un brillo estable, una mejor consistencia del color y una vida útil más larga. Requisito típico de conductividad térmica: de 1,0 a 3,0 W/m·K.
Electrónica automotriz
Los módulos de iluminación, los circuitos de control de motores, los sistemas de gestión de baterías y los subsistemas ADAS funcionan en entornos hostiles con ciclos de temperatura y vibraciones. El PCB de aluminio proporciona estabilidad térmica y robustez mecánica. Requisito típico: fabricación certificada AEC-Q100 o IATF 16949.
Infraestructura de telecomunicaciones y servidores de IA
Las estaciones base 5G, los enrutadores y los sistemas de refrigeración de servidores de IA requieren una gestión térmica fiable en carcasas compactas. El PCB de aluminio ayuda a mantener la temperatura de los componentes dentro de límites seguros durante el funcionamiento continuo. Requisito típico: alta conductividad térmica (más de 3,0 W/m·K) con una tolerancia de espesor ajustada.
En WEIYUANDA PCB, combinamos más de 20 años de experiencia en núcleos metálicos con un riguroso control de calidad. Nuestra ventaja reside en una ingeniería de precisión adaptada específicamente a aplicaciones de gestión térmica.
La calidad es nuestro núcleo. Utilizamos equipos avanzados que incluyen AOI, análisis de microsecciones y pruebas de choque térmico para garantizar la exactitud y la rigidez dieléctrica de cada placa. Esto asegura un rendimiento constante incluso en entornos de alto estrés.
Estamos certificados con ISO 9001, ISO 14001, ISO 13485 e IATF 16949, además de la certificación UL para EE. UU. y Canadá. Desde el prototipado rápido hasta la producción en serie estable, actuamos como un socio de confianza para iluminación LED, electrónica automotriz y sistemas de potencia, ofreciendo rendimiento, precisión y valor a largo plazo.
La tecnología de PCB de aluminio permite una gestión térmica fiable para la electrónica de alta disipación de calor. Comprender el diseño del apilado, el rendimiento del dieléctrico, la selección del peso de cobre y la capacidad del fabricante le ayudará a evitar fallos térmicos y a llevar su producto al mercado más rápidamente.
Al seleccionar un fabricante de PCB de aluminio, con WYD, dé prioridad al conocimiento térmico, a la capacidad de selección de materiales y a la respuesta de ingeniería antes que al precio por sí solo. El socio adecuado le ahorrará tiempo, reducirá los rediseños y garantizará que sus placas cumplan los requisitos térmicos de su aplicación.
¿Cuál es el apilado estándar de un PCB de aluminio?
La estructura más común es capa de circuito de cobre, capa dieléctrica térmica y base de aluminio, con máscara de soldadura y serigrafía en el lado del circuito. La construcción de una sola capa es la más sencilla y rentable para aplicaciones de LED y potencia.
¿Un cobre más grueso siempre mejora un PCB de aluminio?
No. Un cobre más grueso mejora la capacidad de corriente y la distribución lateral del calor, pero puede aumentar el coste y reducir la capacidad de grabado de detalles finos. El peso de cobre debe ajustarse a la demanda de corriente, la densidad de enrutamiento y los requisitos térmicos.
¿Qué archivos debo enviar para solicitar una cotización de un PCB de aluminio?
Envíe archivos Gerber u ODB++, plano de fabricación, requisitos de apilado (peso de cobre, material y espesor del dieléctrico, espesor y aleación del aluminio), tensión de trabajo, requisitos térmicos, acabado superficial, cantidad y expectativas de entrega.
