Los transmisores de radiodifusión —ya sean de radio FM, televisión VHF/UHF o radiodifusión digital terrestre— dependen de amplificadores de potencia de RF que entregan una potencia de salida constante en bandas de frecuencia fijas. En el centro de cada etapa amplificadora se encuentra una placa de circuito impreso que debe transportar señales de RF de alta potencia con pérdidas de inserción mínimas, impedancia estable y un rendimiento térmico fiable. Las placas FR-4 estándar rara vez son suficientes para estas aplicaciones: la pérdida de señal aumenta bruscamente en frecuencias VHF y UHF, la conductividad térmica es limitada y las propiedades del material varían bajo un funcionamiento sostenido a alta potencia.
Las placas de circuito impreso de alta frecuencia fabricadas con laminados especializados como Rogers, Taconic y Arlon abordan estos retos directamente. Ofrecen bajas pérdidas dieléctricas, constantes dieléctricas estables en distintos rangos de temperatura y frecuencia, y características térmicas mejoradas que ayudan a mantener las etapas de amplificación de potencia dentro de límites de funcionamiento seguros. Para los diseñadores de equipos de radiodifusión e integradores de sistemas, elegir el fabricante de PCB de alta frecuencia adecuado es tan crítico como seleccionar los transistores de RF correctos.
WeiYuanDa Industrial Limited es un fabricante de PCB de alta frecuencia con sede en China y más de 20 años de experiencia produciendo placas para aplicaciones de amplificadores de potencia de RF, radiodifusión y telecomunicaciones. Este artículo examina los requisitos técnicos clave de las PCB de alta frecuencia en los sistemas transmisores de radiodifusión y explica cómo las capacidades de fabricación de WeiYuanDa respaldan diseños de amplificadores fiables y rentables.

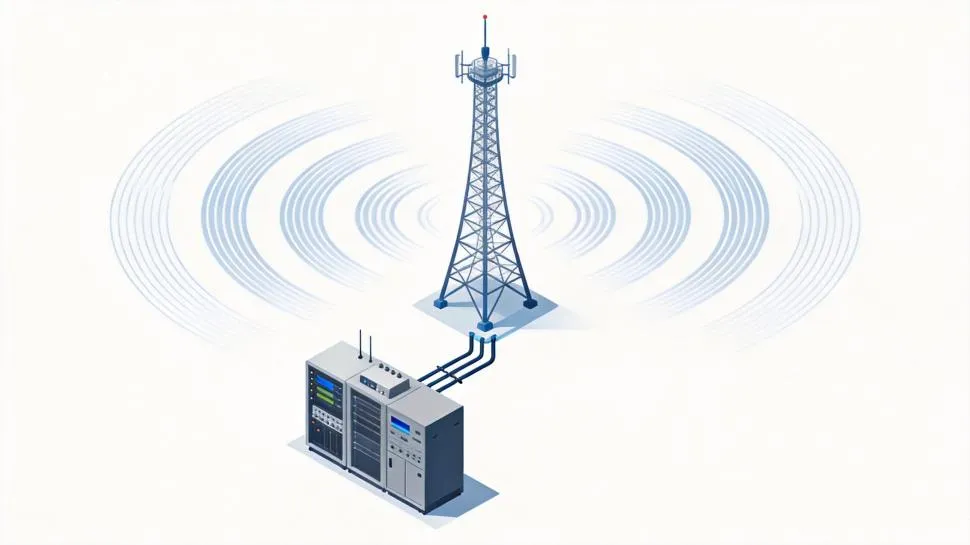

Los sistemas de transmisión de radiodifusión operan en un amplio espectro de frecuencias. La radio FM utiliza normalmente de 88 a 108 MHz, la televisión VHF cubre los canales 2 a 13 (54–216 MHz) y la radiodifusión UHF se extiende hasta 890 MHz en muchas regiones. Los sistemas de televisión digital terrestre (TDT) como DVB-T/T2, ATSC e ISDB-T también operan dentro de estas bandas VHF/UHF, pero exigen requisitos aún más estrictos de linealidad e integridad de señal debido a esquemas de modulación complejos como OFDM.
A estas frecuencias, el sustrato de la PCB influye directamente en tres parámetros de rendimiento que determinan la calidad y la fiabilidad de la radiodifusión:
1. Pérdidas de inserción y eficiencia energética
Cada decibelio perdido en el sustrato de la PCB es un decibelio que el amplificador de potencia debe compensar consumiendo más corriente. A lo largo de meses y años de funcionamiento continuo 24/7, la pérdida acumulada en el sustrato se traduce en costes eléctricos significativos y una carga térmica adicional. Los laminados de bajas pérdidas como Rogers RO4350B o Taconic TLX reducen sustancialmente la pérdida de inserción en comparación con el FR-4 estándar, mejorando la eficiencia global del transmisor y reduciendo la carga sobre los sistemas de refrigeración.
2. Consistencia de impedancia
Los amplificadores de potencia dependen de una impedancia de entrada y salida perfectamente adaptada para maximizar la transferencia de potencia y minimizar la potencia reflejada. Las variaciones de la constante dieléctrica (Dk) en toda la PCB —ya sea por falta de homogeneidad del material, tolerancias de fabricación o derivas térmicas— provocan desplazamientos de impedancia que degradan la potencia de salida, la eficiencia y la linealidad. Los laminados de alta frecuencia ofrecen valores de Dk estrictamente controlados (normalmente ±2 % o mejores) y una excelente estabilidad térmica, lo que garantiza que la impedancia diseñada de 50 Ω se mantenga constante entre lotes de producción y temperaturas de funcionamiento.
3. Fiabilidad térmica en funcionamiento continuo
Se espera que los transmisores de radiodifusión funcionen de forma continua durante años con un tiempo de inactividad mínimo. Las etapas de potencia de RF generan un calor considerable y la PCB debe soportar una exposición prolongada a temperaturas elevadas sin delaminación, despegue del cobre ni degradación eléctrica. Los materiales con altas temperaturas de transición vítrea (Tg) y una resistencia al pelado robusta, como Arlon 85N con una Tg de 250 °C, proporcionan la resiliencia térmica necesaria para aplicaciones de radiodifusión de alta potencia.

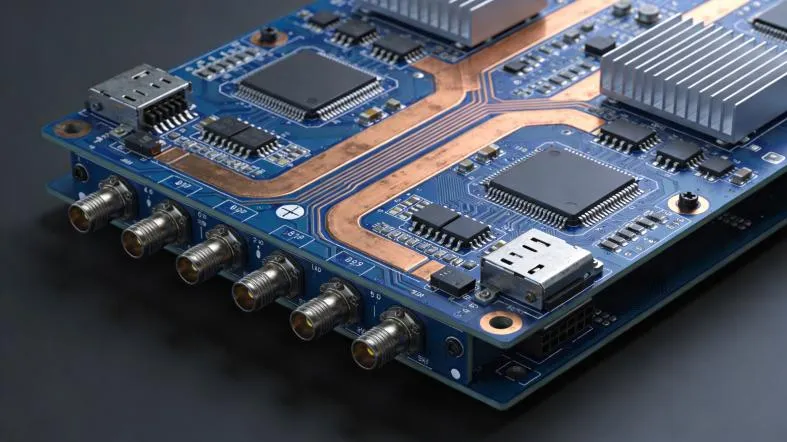

El diseño de PCB para amplificadores de potencia de RF de radiodifusión implica una serie de retos que no suelen encontrarse en circuitos de bajo nivel de señal y baja potencia. La capacidad de manejo de potencia, la gestión térmica y la fiabilidad a largo plazo se convierten en los principales factores de diseño.
1. Peso del cobre y capacidad de conducción de corriente
Una mayor potencia de salida requiere pistas de cobre más gruesas para manejar el aumento de corriente de RF sin un calentamiento excesivo ni pérdidas en el conductor. WeiYuanDa suministra PCB de alta frecuencia con pesos de cobre exterior e interior de 1 oz para diseños estándar y de hasta 2 oz para configuraciones avanzadas de alta frecuencia HDI. Para requisitos de corriente aún mayores, WeiYuanDa puede combinar la tecnología de PCB de cobre grueso con materiales de alta frecuencia, suministrando placas con pesos de cobre de 3 oz, 4 oz o más en capas específicas.
2. Gestión térmica y disipación de calor
Los amplificadores de potencia de RF generan calor concentrado en los puntos de montaje de los transistores. Si este calor no se distribuye y evacua de manera eficiente, las temperaturas de unión aumentan, el rendimiento se degrada y la vida útil de los componentes se acorta. Varias estrategias de diseño a nivel de PCB ayudan a gestionar la carga térmica:
Los planos de cobre más gruesos en las capas de señal y de tierra mejoran la difusión lateral del calor desde los componentes calientes.
Las vías térmicas debajo de los transistores de potencia conducen el calor desde la capa superior hasta los planos de tierra internos y los disipadores de calor del lado inferior.
Los sustratos de alta conductividad térmica como Arlon 85N (0,20 W/m·K) transfieren el calor de forma más eficaz que el FR-4 estándar (aproximadamente 0,03 W/m·K).
Para niveles de potencia extremos, se pueden diseñar construcciones híbridas que combinen laminados de alta frecuencia con capas de núcleo metálico o cobre grueso.
3. Impedancia controlada e integridad de la señal
El rendimiento del amplificador de potencia depende de un control preciso de la impedancia en todo el recorrido de la señal, desde el conector de entrada hasta el filtro de salida y la alimentación de antena, pasando por las redes de adaptación. WeiYuanDa implementa la fabricación con impedancia controlada y tolerancias estrictas, compatible con configuraciones microstrip y stripline en todos los tipos de materiales de alta frecuencia. Los anchos de línea y separaciones mínimos de 3/3 mil (estándar) o 2/2 mil (HDI avanzado) permiten un enrutamiento de RF denso sin sacrificar la precisión de la impedancia.
4. Diseño de vías y retrotaladrado
En las placas de alta frecuencia multicapa, los stubs de las vías —las porciones no utilizadas de los orificios pasantes metalizados que se extienden más allá de la capa objetivo— actúan como elementos reactivos parásitos que degradan la integridad de la señal e introducen reflexiones no deseadas en frecuencias más altas. El retrotaladrado elimina estos stubs, preservando la calidad de la señal en placas de RF multicapa. WeiYuanDa ofrece capacidades de taladrado de profundidad controlada y retrotaladrado como características estándar para prototipos y series de producción de PCB de alta frecuencia.
WeiYuanDa Industrial Limited, junto con Dongguan MaoChang Printed Circuit Board Limited, se ha especializado en la fabricación de PCB durante más de 20 años. La línea de producción de PCB de alta frecuencia de la empresa está equipada para respaldar proyectos de radiodifusión y amplificadores de potencia de RF, desde prototipos de entrega rápida hasta la producción en serie de alto volumen.
1. Soporte de ingeniería y prototipado
El equipo interno de ingeniería de WeiYuanDa, con más de 24 ingenieros, proporciona soporte técnico y revisión de archivos Gerber en un plazo de 6 horas desde la recepción de los archivos de diseño. Para el prototipado, la empresa ofrece una entrega rápida de tan solo 1 día, con respuestas a solicitudes de cotización en un plazo de 2 horas. Esta rapidez es especialmente valiosa para los desarrolladores de equipos de radiodifusión que necesitan iterar rápidamente en redes de adaptación de amplificadores, distribuciones de filtros y optimizaciones del diseño térmico.
A diferencia de muchos proveedores de PCB que solo fabrican según las especificaciones, WeiYuanDa adopta un enfoque integral: desde la revisión del diseño y la validación de impedancia hasta las pruebas finales, el personal de ingeniería identifica y resuelve activamente los problemas de fabricabilidad antes de que comience la producción. Esto reduce los ciclos de rediseño y garantiza que los primeros prototipos rindan lo más cerca posible de la simulación.
2. Certificaciones de calidad y pruebas
La garantía de calidad es fundamental para los equipos de infraestructura de radiodifusión, que deben funcionar de forma fiable durante períodos prolongados. WeiYuanDa cuenta con las certificaciones ISO 9001, ISO 14001, ISO 13485, IATF 16949 y UL. La empresa también es miembro de IPC y cuenta con certificaciones CIS y CIRS en su personal. Cada placa de alta frecuencia se somete a pruebas de impedancia, verificación de continuidad eléctrica e inspección visual antes del envío.
El laminado de alta frecuencia puro es caro y no todas las capas de una placa amplificadora de radiodifusión transportan señales de RF. Muchas placas mezclan capas de señal de alta frecuencia con capas de control digital, capas de distribución de energía y planos de tierra estándar. Construir todas estas capas con material de RF de primera calidad añadiría un coste innecesario sin aportar un beneficio de rendimiento medible.
El enfoque de apilado híbrido de WeiYuanDa aborda este problema utilizando materiales de alto rendimiento, como PTFE o laminados Rogers, únicamente en las capas de RF críticas, mientras que las capas digitales y de potencia restantes utilizan FR-4 estándar. Esta construcción ofrece el rendimiento de RF requerido en las capas críticas para la señal y reduce sustancialmente el coste total de la placa. Para los diseños de amplificadores de potencia de radiodifusión, la construcción híbrida suele ser la forma más rentable de cumplir tanto los requisitos técnicos como los presupuestarios.
El equipo de ingeniería de WeiYuanDa colabora con los clientes para optimizar las configuraciones de apilado en función de objetivos de frecuencia, niveles de potencia y restricciones térmicas específicos. El objetivo es lograr el rendimiento necesario sin sobredimensionar los materiales, un equilibrio que requiere tanto experiencia en materiales como en fabricación.
P: ¿Pueden las PCB de alta frecuencia soportar los niveles de potencia necesarios para los transmisores de radiodifusión?
R: Sí, siempre que se seleccionen los materiales y pesos de cobre adecuados. Los laminados de alta frecuencia como Rogers RO435B y Arlon 85N manejan niveles significativos de potencia de RF cuando se combinan con un espesor de cobre apropiado (normalmente 1–2 oz o más), una gestión térmica adecuada y un control de impedancia correcto. El equipo de ingeniería de WeiYuanDa evalúa cada diseño de amplificador de potencia para garantizar que la construcción de la PCB soporte el manejo de potencia y la disipación térmica requeridos.
P: ¿Cuál es el plazo de entrega típico para los prototipos de PCB de alta frecuencia?
R: WeiYuanDa ofrece un servicio rápido de prototipado con una entrega de tan solo 1 día para diseños estándar de placas de alta frecuencia. Las configuraciones multicapa más complejas con características HDI avanzadas suelen requerir plazos de entrega ligeramente mayores. Las respuestas a solicitudes de cotización se proporcionan en un plazo de 2 horas y la revisión de archivos de ingeniería se completa en un plazo de 6 horas.
P: ¿Son fiables las placas híbridas de alta frecuencia + FR-4 para un uso prolongado en radiodifusión?
R: Sí, las construcciones híbridas están bien consolidadas y se utilizan ampliamente en aplicaciones de radiodifusión, telecomunicaciones y amplificadores de potencia de RF. La clave es una selección adecuada de materiales, procesos de laminación controlados y validación de impedancia. WeiYuanDa tiene una amplia experiencia con diseños de apilado híbrido que combinan FR-4 con Rogers, Taconic y otros materiales de alta frecuencia, y cada placa se somete a pruebas eléctricas completas para verificar su rendimiento antes del envío.
