Los diseños de PCB de alta frecuencia a menudo superan la simulación con éxito, pero fallan en producción por razones totalmente predecibles y evitables. La causa rara vez es un desafío de ingeniería novedoso. Casi siempre se trata de una discrepancia entre lo que el diseño asume y lo que el proceso de producción puede entregar de manera fiable.

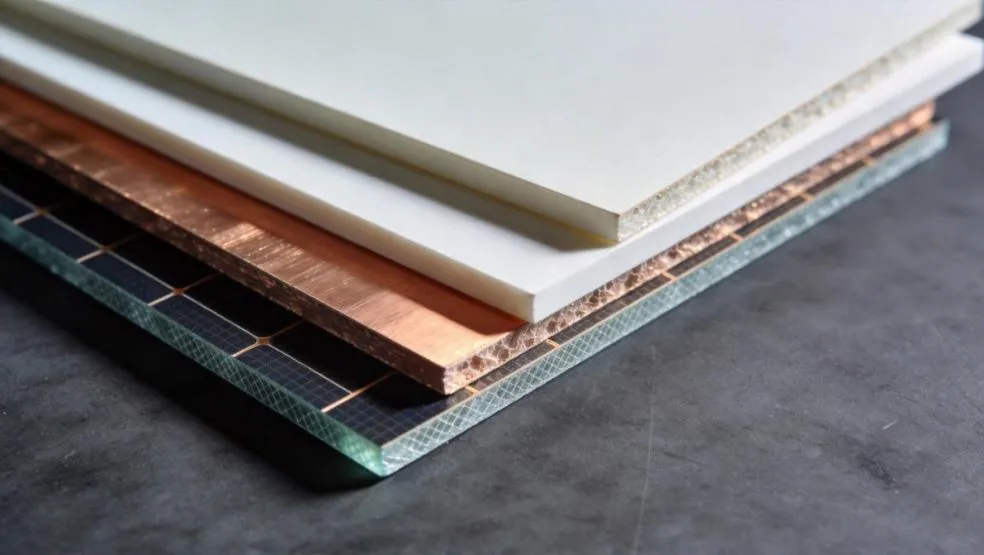

En WYD, nuestro equipo de ingeniería trabaja para asegurar que un diseño que funciona perfectamente en el software también se traduzca en una placa que pueda fabricarse con calidad consistente entre lotes de producción. Los PCB de alta frecuencia, que utilizan materiales como Rogers, Isola, Taconic o Arlon, exigen un control de proceso más riguroso que las placas estándar de FR-4, lo que hace que esta brecha sea aún más crítica.
El eslabón perdido es la ingeniería de diseño para fabricabilidad (DFM), un proceso colaborativo que detecta desajustes antes de que se conviertan en costosos rediseños. Cuando recibimos sus archivos Gerber, nuestro equipo de ingeniería no se limita a confirmar que los archivos sean legibles. Los revisamos frente a las capacidades de proceso documentadas de WYD, el rendimiento real que hemos perfeccionado en miles de pedidos de alta frecuencia. Identificamos áreas donde el diseño podría desafiar los límites de fabricación y trabajamos con usted para encontrar soluciones antes de que comience la producción.
Esto significa menos sorpresas, calificación más rápida y un camino predecible del prototipo a la producción en volumen.

1. Integridad de Datos: Asegurar que los Archivos Estén Completos
Nuestro equipo de ingeniería realiza una verificación de integridad de archivos dentro de las seis horas posteriores a la recepción de sus datos Gerber. Cualquier capa faltante, herramienta de perforación indefinida o contorno mecánico ausente se le señala inmediatamente, antes de que el diseño entre en el flujo de cotización. No esperamos a que se realice el pedido para informarle de un problema.
2. Especificación de Material: Lograr el Stack-up Correcto
Verificamos que cada capa de su diseño pueda rastrearse hasta un grado de material, peso de cobre y espesor específicos. Para diseños híbridos que combinan capas de alta frecuencia con FR-4 estándar, revisamos el stack-up para asegurar la compatibilidad con nuestros procesos de laminación y confirmamos la viabilidad antes del inicio de la producción.

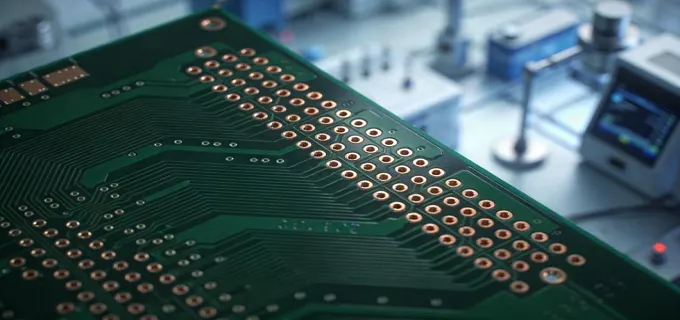

3. Ancho de Pista, Espaciado y Anillos Anulares
Comparamos cada dimensión crítica de su placa con la capacidad documentada de WYD. Donde su diseño está por debajo de los umbrales estándar, marcamos las áreas específicas y confirmamos la viabilidad con usted. No rechazamos diseños desafiantes: colaboramos en soluciones.
4. Control de Impedancia: Cerrar el Ciclo Entre Simulación y Realidad
Nuestros ingenieros verifican cada diseño de impedancia controlada mediante reflectometría de dominio temporal (TDR) en cupones de prueba dedicados integrados en cada panel de producción. Los informes de prueba están disponibles bajo petición. Cuando los cálculos de impedancia difieren entre su simulación y nuestra medición, resolvemos la discrepancia antes de que comience la producción en volumen, para que no tenga sorpresas más adelante.
5. Vía, Perforación y Relación de Aspecto
Revisamos cada configuración de vía de su diseño frente a la capacidad de WYD para el material seleccionado. Para vías ciegas y enterradas, confirmamos que la secuencia de laminación coincida con la estructura de las vías, una causa común de fallo de prototipo casi siempre detectable en la etapa DFM.
6. Equilibrio Térmico y Mecánico
Revisamos el equilibrio de cobre en cada capa para reducir el riesgo de deformación durante la laminación. Donde la distribución desequilibrada de cobre es inevitable, recomendamos estrategias, como copper thieving en áreas no utilizadas, para mitigar el riesgo. Nuestro equipo de ingeniería puede revisar el equilibrio de capas como parte del proceso DFM estándar.
7. Selección de Acabado Superficial
Confirmamos que el acabado superficial seleccionado sea compatible con su objetivo de impedancia. Los diferentes acabados añaden diferentes espesores de metal a la superficie de la pista, lo que puede alterar la impedancia, especialmente en geometrías de pistas muy finas. Lo señalamos antes de que comience la producción, para que no haya sorpresas.
Nuestro equipo de ingeniería proporciona retroalimentación DFM dentro de las seis horas laborables posteriores a la recepción del archivo, con respuestas de RFQ en menos de dos horas. Para los clientes europeos, la oficina de WYD Italia ofrece coordinación técnica directa en su zona horaria. Estos compromisos de respuesta están respaldados por más de 20 años de experiencia en fabricación y un equipo con profunda experiencia en el sector.
La siguiente tabla resume las áreas que nuestro equipo de ingeniería revisa en cada pedido de alta frecuencia. Úsela como guía al preparar su paquete de diseño.
Área de Verificación | Lo que Verificamos |
Integridad de Datos | Completitud Gerber, archivo de perforación, lista de herramientas, contorno mecánico |
Especificación de Material | Grado de material, peso de cobre, espesor pre-preg/core para cada capa |
Ancho de Pista y Espaciado | Conformidad con la capacidad de WYD; señalización de geometrías desafiantes |
Control de Impedancia | Tipo de estructura, planos de referencia, cupón de prueba, banda de tolerancia |
Vía y Perforación | Relación de aspecto, viabilidad de vía ciega/enterrada, back-drilling |
Térmico y Mecánico | Equilibrio de cobre, riesgo de deformación, patrones de thermal relief |
Acabado Superficial | Compatibilidad con el objetivo de impedancia y proceso de ensamblaje |
P: ¿Qué formatos de archivo acepta WYD?
R: Aceptamos Gerber RS-274-X como formato estándar, con ODB++ también soportado. Los archivos de perforación deben estar en formato Excellon con una lista de herramientas separada. Incluir un dibujo de stack-up con grados de material y espesores dieléctricos acelera significativamente el proceso de revisión.
P: ¿Cuánto tarda la revisión DFM?
R: La revisión DFM estándar se completa dentro de las seis horas laborables tras la recepción del archivo. Los diseños más complejos, como construcciones híbridas multicapa avanzadas o especificaciones de impedancia de tolerancia estrecha, se devuelven con un calendario de revisión específico dentro del mismo día laborable.
P: ¿WYD revisa los diseños antes de que haga un pedido?
R: Sí. Nuestro equipo de ingeniería proporciona retroalimentación DFM durante la fase de cotización, no después de que se realice el pedido. Recibe comentarios de fabricabilidad, incluidas recomendaciones de reducción de costos o mejora de rendimiento, antes de tomar una decisión de compra.
P: ¿Qué acabados superficiales están disponibles para placas de alta frecuencia?
R: Ofrecemos HASL sin plomo, ENIG, ENEPIG, OSP, estasñado por inmersión, plateado por inmersión y gold finger. Nuestro equipo de ingeniería puede recomendar un acabado basándose en sus especificaciones de diseño y entorno de aplicación.
WYD (WeiYuanDa Industrial Co., Limited) produce PCB de alta frecuencia, HDI, multicapa, de aluminio y de cobre pesado desde su sitio de producción en Dongguan. Con soporte de ingeniería 24/7, respuesta de cotización en 2 horas y un compromiso de revisión Gerber en 6 horas, el equipo de WYD gestiona aproximadamente 4.000 números de pieza al mes y atiende a clientes en más de 50 países.
Los clientes europeos se benefician de soporte técnico local a través de la oficina de WYD Italia en Formigine (Módena).
Para discutir su proyecto de PCB de alta frecuencia, contacte directamente con el equipo de ingeniería de WYD a través de la oficina de WYD Italia o visite www.wyd-pcb.com.
