Elegir el material adecuado para PCB de aluminio es diferente de elegir un material FR-4 estándar. En electrónica de alto calor, la placa debe soportar al mismo tiempo la conexión eléctrica, el aislamiento, la resistencia mecánica y la transferencia de calor. Si el apilado de materiales no es adecuado, el producto puede seguir teniendo una temperatura elevada en los componentes incluso cuando se utiliza una base de aluminio.
Para iluminación LED, módulos de potencia, iluminación automotriz, dispositivos de telecomunicaciones y electrónica de potencia compacta, los clientes deben evaluar conjuntamente la capa de circuito de cobre, la capa dieléctrica térmicamente conductora, la base de aluminio, el espesor de la placa, el peso de cobre, el acabado superficial y la conductividad térmica.
Este artículo revisado se centra en la selección de materiales y la estructura térmica, por lo que es diferente del artículo de selección de proveedores.
Un PCB de aluminio normalmente incluye tres capas funcionales: la capa de circuito de cobre, la capa dieléctrica térmica y la base de aluminio. A veces, los clientes se centran solo en la placa de aluminio, pero la ruta térmica real atraviesa todo el apilado. Una capa dieléctrica débil o un diseño de cobre inadecuado pueden limitar la transferencia de calor incluso cuando la base de aluminio parece robusta.
Por esta razón, la selección del material debe partir de la aplicación. Un módulo LED compacto, una placa de fuente de alimentación y un PCB de iluminación automotriz pueden utilizar placas con base de aluminio, pero pueden requerir un rendimiento dieléctrico, un peso de cobre, un espesor de placa y un acabado superficial diferentes.
Elemento del apilado |
Enfoque de selección |
Por qué es importante |
Capa de circuito de cobre |
Peso de cobre, ancho de pista, diseño de pads |
Soporta la conducción de corriente y la distribución del calor |
Capa dieléctrica térmica |
Conductividad térmica, espesor del dieléctrico, aislamiento |
Controla la ruta principal del calor desde el cobre hasta el aluminio |
Base de aluminio |
Espesor de la base, resistencia mecánica, planitud |
Distribuye el calor y favorece la estabilidad del ensamblaje |
Acabado superficial |
OSP, ENIG, HASL-LF, estaño por inmersión |
Afecta la soldabilidad, la vida útil y la fiabilidad del ensamblaje |
La conductividad térmica es la capacidad de un material para transferir calor. En un PCB de aluminio, este valor suele analizarse en relación con la capa dieléctrica térmicamente conductora, porque esa capa se encuentra entre el circuito de cobre y la base de aluminio.
Un grado de conductividad térmica más alto puede mejorar el movimiento del calor a través de la capa dieléctrica, pero los clientes deben evitar elegir el material basándose únicamente en un único número. El espesor del dieléctrico, el espesor del cobre, la densidad de potencia de los LED, el tamaño de la placa, la temperatura de funcionamiento y el diseño de la carcasa afectan al rendimiento térmico real. Un dieléctrico más delgado puede reducir la resistencia térmica, pero aún deben mantenerse el aislamiento y la fiabilidad de fabricación.
Factor |
Efecto en el rendimiento térmico |
Nota para el cliente |
Grado de conductividad térmica |
Ayuda a que el calor se mueva a través de la capa dieléctrica |
Comparar junto con el espesor del dieléctrico |
Espesor del dieléctrico |
Afecta la resistencia térmica y el aislamiento |
No reducir el espesor sin revisar el aislamiento |
Espesor de cobre |
Mejora la capacidad de corriente y la distribución del calor |
Ajustar con la corriente y el ancho de pista |
Espesor de la base de aluminio |
Afecta la resistencia y la distribución del calor |
Comprobar el montaje y el diseño de la carcasa |
Densidad de potencia de los componentes |
Determina la concentración de calor |
Los LED de alta potencia necesitan un diseño térmico más robusto |

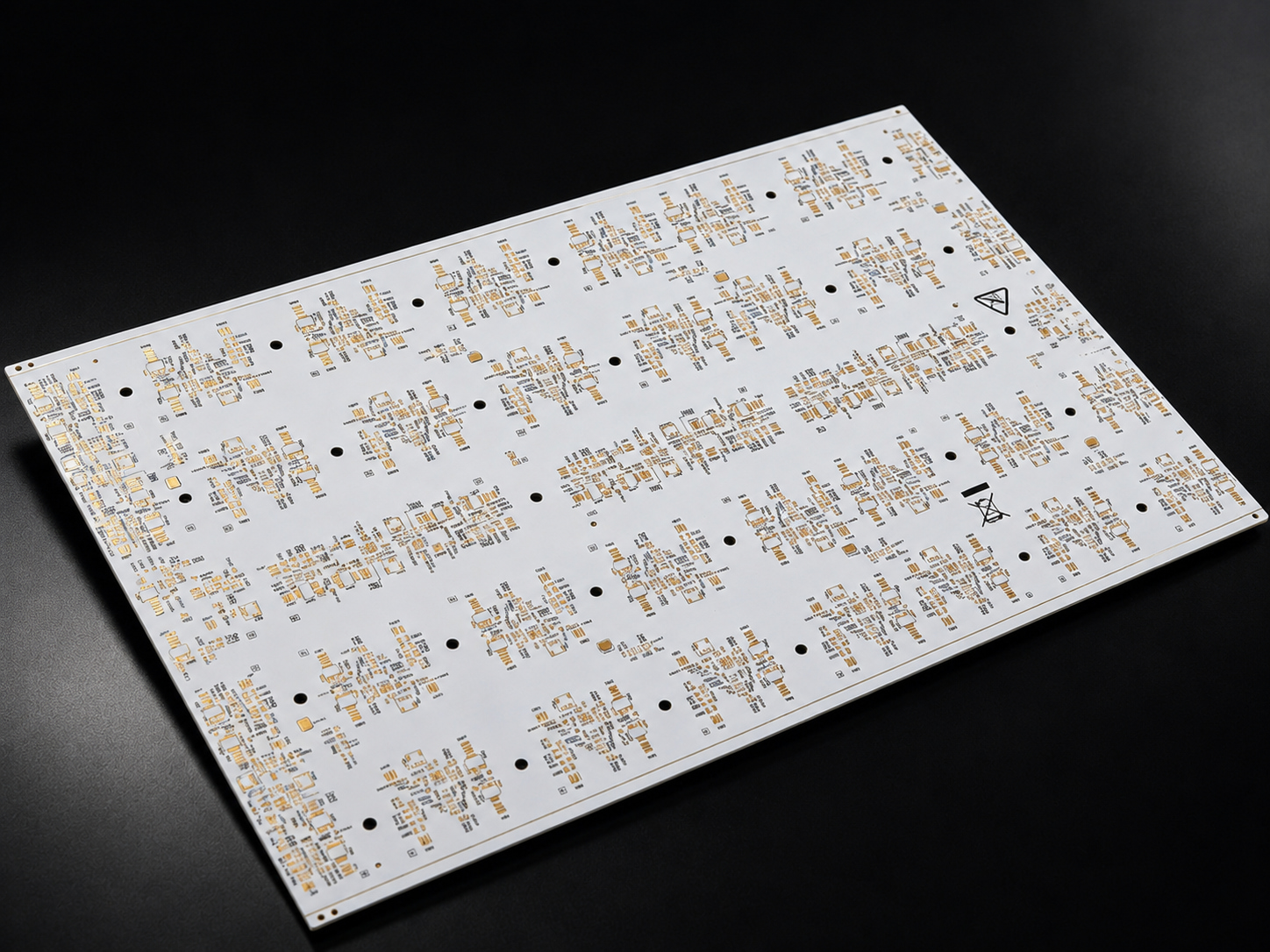

El material adecuado depende de cuánto calor genera el producto, cuánto tiempo funciona y dónde se instala el PCB. Una placa LED decorativa puede no requerir la misma estructura térmica que un módulo de alumbrado público de alta potencia. Un módulo de potencia compacto puede necesitar mayor capacidad de corriente y mejor distribución del calor que una placa de iluminación simple de baja potencia.
Los clientes deben proporcionar los detalles de la aplicación durante la cotización, incluidos la potencia de trabajo, el aumento de temperatura esperado, el tamaño de la placa, el peso de cobre, el acabado superficial, el proceso de ensamblaje y si la placa se fijará a un disipador de calor o a una carcasa metálica.
Aplicación |
Enfoque habitual del material |
Discusión recomendada con el fabricante |
Módulos de iluminación LED |
Alta transferencia térmica, planitud, soldabilidad |
Potencia de los LED, estabilidad del color, temperatura de funcionamiento |
Iluminación automotriz |
Fiabilidad bajo calor y vibración |
Estabilidad del material, acabado superficial, requisitos de prueba |
Electrónica de potencia |
Peso de cobre y distribución del calor |
Ruta de corriente, espesor de cobre, vías térmicas, montaje |
Dispositivos de telecomunicaciones |
Estabilidad térmica en estructuras compactas |
Ubicación de la fuente de calor, diseño de la carcasa, requisitos de señal |
El peso de cobre debe seleccionarse según la demanda de corriente y el espacio de diseño. Un mayor peso de cobre puede ayudar a la conducción de corriente y a la distribución del calor, pero también afecta al control del grabado, el espaciado, el coste y la fabricabilidad. El espesor de la placa afecta la resistencia mecánica, la distribución del calor y el ensamblaje del producto.
El acabado superficial debe seleccionarse en función del proceso de soldadura, el tipo de componente, el periodo de almacenamiento y los requisitos de fiabilidad. El OSP puede ser adecuado para ensamblajes sensibles al coste, mientras que el ENIG puede ofrecer mejor vida útil y planitud superficial en ciertos proyectos.
En lugar de pedir únicamente el material más barato, los clientes deben confirmar si el material propuesto se adapta al entorno de la aplicación.
· ¿Cuál es la carga térmica esperada y la temperatura de trabajo?
· ¿Qué peso de cobre y ancho de pista se requieren para la conducción de corriente?
· ¿Qué grado de conductividad térmica y espesor de dieléctrico se recomiendan?
· ¿Se montará el PCB en una carcasa o en un disipador de calor externo?
· ¿Qué acabado superficial se ajusta al proceso de soldadura y al requisito de vida útil?
· ¿Se requiere validación de prototipos antes de la producción en serie?
WEIYUANDA PCB ofrece fabricación personalizada de PCB de aluminio para iluminación LED, electrónica automotriz, sistemas de potencia, equipos de telecomunicaciones y otros dispositivos electrónicos sensibles al calor. Los clientes pueden compartir archivos Gerber, objetivos de apilado, peso de cobre, necesidades de acabado superficial, antecedentes de la aplicación y volumen de producción para la revisión de ingeniería.
El objetivo no es simplemente fabricar una placa con base de aluminio, sino ayudar a los clientes a confirmar si el apilado de materiales seleccionado puede cumplir los requisitos térmicos, eléctricos, mecánicos y de ensamblaje.
Para más detalles, consulte WEIYUANDACapacidades de fabricación de PCB de aluminioo contacte con elequipo de WEIYUANDA PCBcon sus requisitos de material y térmicos.
El material adecuado del PCB de aluminio debe seleccionarse según la ruta térmica completa, no solo por el espesor de la base de aluminio. Los clientes deben evaluar conjuntamente la capa de circuito de cobre, la capa dieléctrica térmica, la base de aluminio, el peso de cobre, el acabado superficial, el espesor de la placa y la conductividad térmica.
Para dispositivos electrónicos de alto calor, un apilado de materiales adecuado puede ayudar a reducir el estrés térmico, mejorar la estabilidad de los LED o de los dispositivos de potencia y favorecer la fiabilidad a largo plazo. Una comunicación temprana con el fabricante del PCB ayuda a reducir el ensayo y error antes de la producción.
