A medida que los dispositivos electrónicos reducen su tamaño y exigen mayor potencia de procesamiento, velocidades de datos más altas y funciones más complejas, las PCB de una y dos caras alcanzan sus límites. Los componentes BGA densos, las interfaces de memoria de alta velocidad, las arquitecturas de señal mixta y la distribución de alimentación multirriel requieren la densidad de enrutamiento y el aislamiento de señal que solo las estructuras de PCB multicapa pueden ofrecer. WeiYuanDa (WYD), con más de 20 años de experiencia en fabricación de placas multicapa y una producción mensual de 4.000 números de pieza, es un socio de fabricación de confianza para OEM globales que necesitan tanto prototipos rápidos como producción en masa escalable de placas multicapa complejas.
Esta guía técnica, elaborada por nuestro equipo interno de ingeniería, recorre los fundamentos de la arquitectura de las PCB multicapa, los principios críticos del diseño de apilado, los desafíos del proceso de fabricación, casos de aplicación en la industria y el conjunto completo de capacidades de fabricación propias disponibles en WYD. Nos basamos en dos décadas de experiencia fabricando placas de hasta 40 capas para explicar cómo un control preciso del proceso resuelve los errores de diseño más comunes para clientes en más de 50 países.

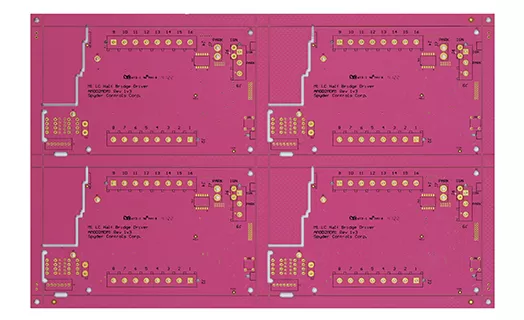

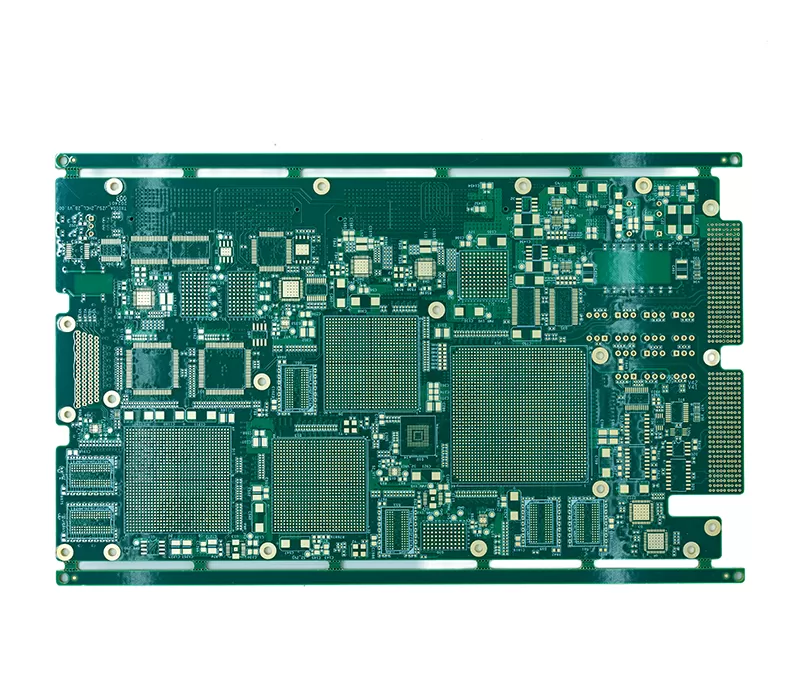

Una PCB multicapa consta de tres o más capas de cobre conductoras laminadas entre sí con materiales aislantes de preimpregnado (prepreg) y núcleo, interconectadas mediante vías de ingeniería de precisión. A diferencia de las placas básicas de doble cara, donde todo el enrutamiento compite por solo dos planos de cobre, las estructuras multicapa dedican capas separadas a funciones específicas —enrutamiento de señales, distribución de energía y retorno de tierra— creando una arquitectura eléctrica altamente organizada.
Asignación de capas de señal, alimentación y tierra
Un diseño multicapa eficaz comienza por asignar a cada capa de cobre una función clara. Las pistas de señal de alta velocidad se enrutan adyacentes a planos de tierra sólidos para establecer rutas de retorno con impedancia controlada. Los planos de alimentación dedicados distribuyen los rieles de tensión con una impedancia mínima, mientras que las capas internas de señal gestionan el enrutamiento secundario sin competir por el espacio superficial. Este enfoque por capas es lo que permite a las placas modernas alojar miles de componentes en factores de forma compactos.
Tipos de vías y arquitectura de interconexión
Tres tipos de vías crean las conexiones eléctricas entre capas. Las vías pasantes atraviesan todo el apilado de la placa y son las más sencillas de fabricar. Las vías ciegas conectan una capa exterior con una o más capas internas sin penetrar todo el espesor. Las vías enterradas conectan solo capas internas y son invisibles desde ambas superficies de la placa. Los diseños HDI avanzados combinan los tres tipos de vías: algunas placas de WYD utilizan vías pasantes, ciegas y microvías en un solo apilado para lograr la máxima densidad de enrutamiento dentro de limitaciones de espacio muy ajustadas.
Selección de material y Tg
Las capas aislantes entre los planos de cobre determinan la resistencia térmica, la estabilidad mecánica y el rendimiento eléctrico de la placa. WeiYuanDa admite opciones de Tg que van de TG135 a TG280, lo que permite a los ingenieros adaptar las propiedades del material al entorno térmico de su aplicación. Los materiales de Tg alta resisten la deformación durante los ciclos de reflujo de soldadura sin plomo y mantienen la estabilidad dimensional en todo el rango de temperaturas de funcionamiento, algo fundamental para aplicaciones de automoción, telecomunicaciones e industria aeroespacial.
Principios de diseño del apilado que evitan fallos de integridad de señal
Un apilado de capas mal planificado es la causa principal de la mayoría de los problemas de las PCB multicapa: desajustes de impedancia, diafonía entre capas adyacentes, alabeo excesivo de la placa y delaminación térmica durante el ensamblaje. Los siguientes principios guían cada apilado que diseñamos en WYD.
Apilado simétrico para prevenir el alabeo
Equilibrar la distribución de cobre por encima y por debajo del eje central de la placa evita el alabeo durante los ciclos térmicos y la soldadura por reflujo. Un apilado asimétrico genera fuerzas de expansión térmica desiguales que doblan la placa, con el riesgo de agrietar las uniones soldadas o dañar los componentes. Nuestro equipo de ingeniería siempre valida la simetría del apilado antes de proceder a la laminación.
Enrutamiento con impedancia controlada
Los circuitos digitales de alta velocidad y de RF requieren una impedancia de pista precisa: normalmente 50 Ω en modo unipolar o 100 Ω en modo diferencial. La anchura de la pista, el espesor del dieléctrico, el espesor del cobre y el valor de Dk influyen en la impedancia. WYD mantiene una tolerancia de impedancia de ±10 % en diseños estándar y de ±8 % en placas HDI avanzadas, verificada mediante pruebas TDR (reflectometría en el dominio del tiempo) en cada panel de producción.
Colocación de condensadores de desacoplo y continuidad de planos
Los planos continuos de tierra y alimentación proporcionan rutas de retorno de baja impedancia para las corrientes de alta frecuencia. Los planos divididos o los huecos bajo las pistas de alta velocidad obligan a las corrientes de retorno a tomar caminos más largos, lo que genera radiación EMI y degradación de la señal. Nuestro proceso de revisión DFM detecta las discontinuidades de los planos y recomienda patrones de cosido de vías para mantener una referencia de tierra ininterrumpida.
Proceso de fabricación: del grabado de capas internas a la inspección final
La fabricación de PCB multicapa implica una secuencia precisa de procesos, cada uno de los cuales introduce variables que afectan directamente a la calidad de la placa. Comprender este flujo de trabajo ayuda a los ingenieros a establecer expectativas de diseño realistas.
Imagen y grabado de capas internas
Cada capa interna de cobre se modela mediante imagen de alta resolución y grabado de precisión. WYD logra una línea/espacio mínimos de 3 mils en diseños estándar y de 2 mils en placas HDI avanzadas. La inspección óptica automática (AOI) verifica cada capa interna antes de la laminación: detectar los defectos a tiempo evita costosos desechos después de prensar la placa.
Laminación y procesamiento de taladrado
Las capas internas inspeccionadas mediante escaneo AOI se apilan con láminas de preimpregnado junto con la lámina de cobre exterior y luego se laminan bajo calor y presión controlados con precisión.
Después de la laminación, se taladran las vías pasantes y las superficies de las vías. WYD admite diámetros mínimos de taladro de 0,15 mm (estándar) y de 0,10 mm (HDI avanzado). Para diseños de alta velocidad, el taladrado posterior (back drilling) elimina los tramos residuales de las vías para suprimir las reflexiones de señal, con capacidad para hasta 6 ciclos de retalonado en placas complejas.
Recubrimiento, acabado superficial y procesamiento exterior
Los orificios taladrados se recubren de cobre para establecer las conexiones eléctricas entre capas. A continuación, las capas exteriores se exponen, se graban y se terminan con el tratamiento superficial especificado. WYD admite HASL-LF, ENIG, ENPIG, OSP, estaño por inmersión, plata por inmersión y recubrimiento de contactos dorados (gold finger), seleccionados según los requisitos de la aplicación en cuanto a soldabilidad, unión de hilos o durabilidad de conectores de borde.
Pruebas eléctricas y validación de fiabilidad
Cada placa terminada se somete a pruebas eléctricas al 100 %, ya sea mediante sonda móvil o con fijación de prueba eléctrica (E-Test Fixture), para verificar la conectividad y el aislamiento. Las mediciones de impedancia confirman la precisión de la geometría de las pistas, el análisis de microsecciones valida la calidad del recubrimiento y la integridad de las vías, y las pruebas de choque térmico confirman la resistencia de la unión de materiales antes del envío.
A continuación se muestra la gama completa de capacidades de fabricación de PCB multicapa de WeiYuanDa:
| Parámetro | Estándar (Con UL) | HDI avanzado |
| Número de capas | Hasta 24 capas | Hasta 40 capas |
| Tamaño máximo de entrega | 950 mm × 600 mm | 1200 mm × 600 mm |
| Opciones de Tg | TG135/TG150/TG170/TG180 | Same |
| Grosor máximo de la placa | 5,0 mm | Same |
| Cobre base exterior | Hasta 8 OZ | Hasta 100Z |
| Cobre base interior | Hasta 6 OZ | Hasta 8 OZ |
| Relación de aspecto | 12:1 | 15:1 |
| Diámetro mínimo de taladro | 0,15 mm | 0,10 mm |
| Línea/espaciado mínimos | 3 mils | 2 mils |
| Paso mínimo de BGA | 12 mils |
8 mils |
| Tolerancia de impedancia | +10 % | % +7 % |
Las PCB multicapa constituyen la columna vertebral estructural de los sistemas electrónicos modernos. Las placas de WYD se utilizan en los siguientes sectores de aplicación:
Electrónica de consumo e informática: Los teléfonos inteligentes, portátiles, tabletas y placas base de escritorio dependen de placas de 8 a 16 capas para lograr una colocación densa de componentes, interfaces de memoria de alta velocidad y factores de forma compactos. El enrutamiento con impedancia controlada y los planos de tierra continuos mantienen la integridad de la señal a velocidades de datos de varios GHz.
Telecomunicaciones e infraestructura 5G:Los equipos de estaciones base, enrutadores, transceptores ópticos y conmutadores de red utilizan placas multicapa con apilados híbridos FR-4/Rogers para la transmisión de señales de alta frecuencia. Nuestra capacidad para procesar laminados de materiales mixtos admite aplicaciones tanto por debajo de 6 GHz como de ondas milimétricas (mmWave).
Dispositivos médicos:Los sistemas de resonancia magnética, equipos de ultrasonido, monitores de pacientes y dispositivos de diagnóstico portátiles exigen interconexiones de alta densidad y una calidad de señal fiable. Nuestra certificación ISO 13485 garantiza estándares de fabricación de grado médico para aplicaciones críticas para la vida.
Automatización industrial y robótica:Los controladores PLC, variadores de servo, sistemas de gestión de energía y módulos de sensores requieren placas duraderas con planos de alimentación estables y una interferencia de señal reducida para un funcionamiento fiable en entornos de fábrica exigentes.
Aeroespacial y defensa:La aviónica, los sistemas de navegación, los módulos de radar y los equipos de comunicación por satélite necesitan placas con resistencia mecánica, resiliencia térmica y enrutamiento preciso de señales. Los materiales de Tg alta y las rigurosas pruebas de fiabilidad garantizan un rendimiento crítico en condiciones extremas.
Muchos OEM evalúan a los proveedores de PCB solo por el precio unitario, ignorando el soporte integral que reduce los riesgos del proyecto y acorta los ciclos de I+D. El sistema operativo de extremo a extremo de WYD aporta un valor diferenciado a las marcas extranjeras y a los socios EMS en seis áreas fundamentales:
El stock de sustratos listos para usar acorta el plazo de los prototipos
Disponemos en nuestras instalaciones de laminados de alta frecuencia de uso habitual y de la serie completa de preimpregnados FR-4, todos ellos precalificados para laminación. El ajuste del apilado puede comenzar inmediatamente después de la revisión DFM, sin esperar a la adquisición de materias primas.
El soporte técnico localizado global elimina los retrasos por diferencia horaria
Nuestros equipos locales de ingeniería, ubicados en las principales ciudades de China e Italia, responden a los clientes de la UE y EE. UU. dentro de sus respectivos horarios laborales, eliminando el retraso de comunicación en las revisiones de diseño y las confirmaciones de producción.
Soporte integral de iteración de diseño para la optimización de prototipos
Nuestro equipo técnico ayuda a los clientes con el ajuste del apilado, la calibración de impedancia y la optimización del plano de tierra, y actualiza rápidamente los planes de producción tras cada revisión de Gerber para evitar retrabajos en la producción en serie.
Inspección por etapas en todo el proceso para estabilizar la consistencia entre lotes
Establecemos puntos de control de calidad independientes en la AOI de capas internas, la verificación de orificios, las pruebas de impedancia y el análisis de microsecciones. La detección temprana de defectos reduce las tasas de desecho y garantiza una calidad uniforme en los pedidos repetidos.
Estándares de calidad unificados para lotes pequeños y producción en masa
Nuestra línea de producción estandarizada gestiona prototipos de cinco piezas y miles de placas de producción en serie con los mismos controles de proceso. Los clientes pueden ampliar los pedidos sin cambiar de proveedor a mitad del proyecto.
Estricta seguridad de propiedad intelectual en todo el proceso para datos de diseño confidenciales
Aplicamos una gestión de archivos estandarizada que cubre el almacenamiento de Gerber, los registros de apilado, la producción y el envío. Toda la información de circuitos propietarios está totalmente protegida durante todo el ciclo de fabricación.
La tecnología de PCB multicapa ha evolucionado de un proceso de fabricación especializado a la plataforma estándar para prácticamente todos los sistemas electrónicos complejos. Dominar el diseño del apilado, la arquitectura de vías, el control de impedancia y la selección de materiales permite a los ingenieros crear productos compactos y de alto rendimiento que satisfacen las exigencias de las aplicaciones modernas.
Tanto si necesita un prototipo rápido de 8 capas como una serie de producción HDI de 40 capas, la experiencia de más de 20 años de WeiYuanDa, sus certificaciones integrales y su infraestructura de soporte global nos convierten en un socio en el que puede confiar para obtener una calidad constante y entregas puntuales.
P1: ¿Cuál es el número máximo de capas de PCB que WYD puede producir? ¿Cuáles son el tamaño máximo de panel y las especificaciones mínimas de taladro?
R1: WYD cuenta con más de 20 años de experiencia en la fabricación de PCB multicapa. Nuestras placas multicapa estándar admiten hasta 24 capas, mientras que las PCB HDI de interconexión de alta densidad de gama alta pueden alcanzar un máximo de 40 capas. El tamaño máximo de panel de procesamiento es de 1200 mm × 600 mm. Para las placas estándar, el diámetro mínimo de taladro es de 0,15 mm, y las placas HDI de gama alta admiten microvías de hasta 0,10 mm mediante taladrado láser, atendiendo las demandas de enrutamiento de alta densidad en comunicaciones, control industrial, medicina, electrónica del automóvil y otras industrias.
P2: ¿Qué acabados superficiales ofrecen para PCB multicapa y cómo elijo el más adecuado?
R2: Ofrecemos una gama completa de acabados superficiales maduros para todos los tipos de PCB multicapa: nivelación de soldadura por aire caliente sin plomo (HASL-LF), níquel electrolítico con oro por inmersión (ENIG), níquel electrolítico con paladio electrolítico y oro por inmersión (ENPIG), protección antioxidante OSP, estaño por inmersión, plata por inmersión y recubrimiento de contactos dorados (gold finger). Nuestros ingenieros técnicos ofrecen recomendaciones gratuitas de selección de materiales basadas en sus procesos de soldadura, requisitos de unión de chips y necesidades de resistencia al desgaste de los conectores de borde.
P3: ¿Cuál es el plazo de entrega de los prototipos de PCB? ¿Y el plazo de producción en masa? ¿Con qué rapidez puedo obtener presupuestos y revisiones DFM?
R3: Los prototipos multicapa sencillos pueden entregarse en tan solo 1 día laborable (solo aplicable a placas de pocas capas con procesos estándar). Los presupuestos formales se enviarán en un plazo de 2 horas tras recibir su consulta. Una vez que recibamos sus archivos Gerber, nuestro equipo de ingeniería dedicado completará la revisión de fabricabilidad DFM en un plazo de 6 horas. Los plazos de producción en masa se evalúan por separado según el número de capas, la complejidad del apilado y los requisitos especiales del proceso, y nuestros especialistas de ventas confirmarán con usted los calendarios de producción exactos.
