Los productos electrónicos de alta potencia, como los inversores solares, las placas de accionamiento de motores de vehículos eléctricos, los controladores de servos industriales y los módulos de alimentación de servidores, siempre enfrentan dos puntos críticos de diseño: el aumento excesivo de temperatura de los chips de potencia y la caída de tensión evidente causada por corrientes elevadas. Las PCB comunes con cobre fino de 1/3 oz, 0,5 oz y 1–2 oz no pueden soportar cargas de corriente elevadas durante largos períodos, y los puntos calientes locales provocan grietas en las uniones de soldadura, envejecimiento de los dispositivos y frecuentes fallas posventa. La PCB de cobre grueso utiliza capas conductoras de cobre ultragrueso de hasta 10 oz o más, lo que resuelve de raíz los dos problemas de transmisión de alta corriente y disipación de calor, y se convierte en el soporte central de los equipos modernos de alta densidad de potencia.
Este manual de WYD ordena sistemáticamente las características estructurales, las ventajas competitivas fundamentales, los estándares de diseño, los campos de aplicación principales de las PCB de cobre grueso y le enseña a seleccionar fabricantes calificados para evitar los riesgos de sobrecarga térmica y quemado de circuitos en las etapas de prototipado y producción en masa.
A diferencia del proceso de grabado de cobre fino de las PCB convencionales, la PCB de cobre grueso se basa en una tecnología especial de galvanoplastia de cobre grueso y grabado de precisión, con una estructura compuesta multicapa optimizada para alta potencia y conducción de calor. Sus cuatro módulos estructurales principales son los siguientes:

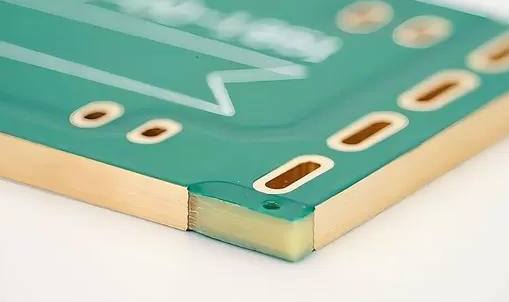

Capa conductora de cobre ultragrueso
Esta es la marca central de las placas de cobre grueso. La especificación estándar de cobre grueso de la industria comienza en 3 oz (aproximadamente 105 μm) y el espesor máximo personalizable alcanza las 15 oz. La mayor sección transversal de cobre reduce en gran medida la resistencia del circuito, y los planos de cobre de gran área pueden disipar rápidamente el calor generado por dispositivos de potencia como MOSFET, IGBT y otros. Tanto las capas externas de cableado como las capas internas de alimentación/tierra admiten apilamiento de cobre grueso personalizado.

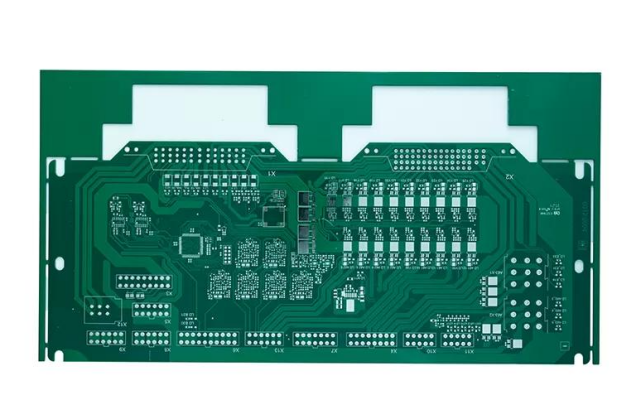

Soporte del sustrato base
El sustrato FR-4 de alta Tg es el material principal compatible, con sustrato libre de halógenos, sustrato de núcleo metálico de aluminio y sustratos especiales de alta frecuencia como opciones para condiciones de trabajo especiales. El sustrato de alta Tg puede resistir la deformación térmica bajo ciclos alternos de frío y calor, como Tg 170 a Tg 280, que previenen eficazmente la deformación de la placa, la separación entre capas y el desprendimiento de la capa de cobre causado por la expansión térmica del cobre grueso.
Capa dieléctrica de preimpregnado aislante
El preimpregnado de alta fuerza de unión separa cada capa de circuito de cobre grueso, lo que puede mantener un aislamiento eléctrico estable al tiempo que proporciona canales auxiliares de conducción vertical del calor entre capas, equilibrando la seguridad del aislamiento y la eficiencia de disipación térmica.
Capa de tratamiento superficial de múltiples tipos
Los procesos superficiales opcionales incluyen ENIG, OSP, HASL y estaño por inmersión. El acabado superficial ENIG se utiliza ampliamente en equipos de alta fiabilidad de automoción, medicina e industria, ya que mejora la resistencia a la oxidación y la estabilidad de soldadura de las almohadillas; OSP es más adecuado para productos de potencia sensibles al coste fabricados en serie.
La estructura del producto admite esquemas de una cara, doble cara y apilamiento multicapa. Las placas de cobre grueso multicapa son preferidas para equipos compactos de alta potencia que necesitan simultáneamente cableado de señales denso y transmisión de corrientes elevadas.
El diseño estructural de cobre grueso aporta una mejora integral del rendimiento al hardware de alta potencia, y sus ventajas no pueden ser reemplazadas por placas de circuito ordinarias de cobre fino en entornos adversos de alta temperatura, alta corriente y vibración:
Potente capacidad de soportar corrientes elevadas
El aumento del espesor del cobre amplía directamente el área de sección transversal conductora y reduce en gran medida la impedancia del circuito. Las pistas de cobre grueso pueden conducir de manera estable decenas de amperios de corriente de trabajo continua y resistir picos instantáneos de corriente, restringiendo eficazmente la caída de tensión de los lazos de potencia y reduciendo las pérdidas. Para los circuitos de BMS de vehículos eléctricos e inversores industriales, elimina por completo el peligro oculto de quemado del circuito causado por pistas finas sobrecargadas.
Sistema de disipación de calor de alta eficiencia integrado
El cobre tiene una conductividad térmica ultraalta de hasta 401 W/m·K. El plano de cobre grueso de gran área equivale a un disipador de calor integrado, que dispersa rápidamente el calor de los componentes de potencia por toda la placa. En comparación con las placas convencionales de cobre fino FR-4, la temperatura de unión de los chips puede reducirse entre 15 y 20 °C, lo que ralentiza el envejecimiento de los dispositivos electrónicos y prolonga la vida útil general del equipo. También reduce la cantidad de disipadores de calor externos, simplifica la estructura de ensamblaje mecánico del producto y disminuye el coste de la lista de materiales (BOM).
Alta fiabilidad antivibración y frente a ciclos térmicos
La lámina de cobre grueso forma una unión más firme con el preimpregnado del sustrato. Los orificios PTH y las almohadillas de los conectores tienen mayor capacidad de carga mecánica y no se agrietan bajo pruebas alternas de vibración prolongada y choque térmico. Después de cientos de experimentos de ciclos de alta y baja temperatura, el circuito permanece intacto sin delaminación ni fractura de pistas, cumpliendo plenamente los estrictos estándares de fiabilidad de las industrias automotriz y aeroespacial.
Lograr la miniaturización de equipos de alta potencia
Gracias al excelente rendimiento de conducción de corriente y disipación de calor integrado en la placa, los diseñadores pueden reducir adecuadamente el tamaño total de la placa de circuito sin sacrificar la potencia de salida. Los planos de cobre grueso pueden reemplazar barras colectoras independientes y accesorios auxiliares de conducción térmica, simplificando los procedimientos de ensamblaje del producto y acortando el ciclo de producción.
Combinación flexible con tecnologías de proceso compuestas
La tecnología de cobre grueso puede combinarse con procesos de sustrato de aluminio, núcleo metálico, vías ciegas y enterradas, entre otros, para formar placas de disipación compuestas, adecuadas para LED de ultraalta potencia, fuentes de alimentación compactas y otros escenarios con requisitos extremos de disipación de calor.
Las placas de control de señales de baja potencia no necesitan tecnología de cobre grueso, pero para todos los equipos electrónicos de alta corriente y alta generación de calor, la PCB de cobre grueso es un soporte central indispensable:
Nueva energía y electrónica de vehículos eléctricos
Los cargadores a bordo, las placas de control de accionamiento de motores, los sistemas de gestión de baterías BMS y los módulos de alimentación de lámparas de vehículo funcionan en entornos con cambios severos de temperatura y vibración continua. La PCB de cobre grueso estabiliza la transmisión de potencia y controla el aumento de temperatura, cumpliendo plenamente los estándares de certificación de calidad de la industria automotriz IATF 16949.
Automatización industrial y equipos de potencia de alta potencia
Los inversores industriales, los servoaccionamientos, las fuentes de soldadura, las fuentes de alimentación de respaldo UPS y los convertidores CA-CC de alta potencia dependen de placas de cobre grueso para soportar corrientes elevadas continuas, reducir la acumulación de calor de los circuitos y garantizar un funcionamiento estable y prolongado de los equipos de fábrica.
Hardware de comunicación 5G y computación con IA
Las unidades de alimentación de estaciones base 5G y los módulos de alimentación de servidores de IA se instalan en armarios estrechos con mala ventilación. La PCB de cobre grueso optimiza la gestión térmica general, manteniendo los chips de potencia en un rango seguro de temperatura durante el funcionamiento ininterrumpido las 24 horas.
Con más de 20 años de experiencia en la fabricación de PCB de núcleo metálico y cobre grueso, WYD PCB se especializa en placas personalizadas de precisión para dispositivos de gestión térmica de alta potencia, con capacidades técnicas más sólidas que los fabricantes habituales de PCB.
Contamos con un sistema de control de calidad de circuito cerrado en todo el proceso, con equipos de inspección AOI, analizadores de microsecciones y máquinas de choque térmico para verificar la adherencia del cobre, el aislamiento dieléctrico y la integridad del circuito en cada lote. Nuestra fábrica posee certificaciones completas, incluidas ISO 9001, ISO 14001, ISO 13485, IATF 16949 y certificados UL para Norteamérica y Canadá.
Nuestro equipo de ingeniería ofrece soporte integral de ciclo completo, desde la revisión DFM y la creación rápida de prototipos hasta la producción en masa. Servimos a OEM globales de electrónica automotriz, nueva energía, automatización industrial y servidores de telecomunicaciones, equilibrando precisión, rendimiento térmico y coste para suministrar soluciones de PCB fiables para el desarrollo de productos de alta potencia.
Con la mejora continua de la densidad de potencia electrónica y la miniaturización continua del espacio de la carcasa del producto, la PCB de cobre grueso ha pasado de ser un accesorio personalizado de pequeños lotes a un esquema de diseño estándar para todos los equipos electrónicos de alta potencia. Dominar su estructura de apilamiento interno, la selección del espesor del cobre y las especificaciones de diseño normalizadas puede ayudar a los ingenieros a eliminar eficazmente peligros ocultos como la sobrecarga térmica y el quemado de circuitos de alta corriente.
Al seleccionar fabricantes de PCB de cobre grueso, se sugiere tomar como criterios de evaluación principales la capacidad madura del proceso de cobre grueso de la fábrica, el sistema completo de pruebas de fiabilidad y la respuesta técnica de ingeniería oportuna, en lugar de centrarse únicamente en el precio unitario de las placas terminadas. Un socio de fabricación profesional puede reducir en gran medida las iteraciones de diseño, evitar pérdidas por desecho de prototipos y acelerar la salida al mercado de nuevos productos de alta potencia.
P1: ¿Es siempre mejor cuanto más gruesa sea la capa de cobre de la PCB de cobre grueso?
No del todo. Aunque un cobre más grueso mejora la capacidad de conducción de corriente y el rendimiento de dispersión del calor, un cobre excesivamente grueso aumenta la dificultad de fabricación y el coste de producción, y limita el ancho mínimo de línea del cableado fino de señales. El peso del cobre debe determinarse de forma integral en función de la corriente de trabajo real, la densidad del cableado del diseño y el objetivo de presupuesto térmico del producto.
P2: ¿Qué documentos de diseño se deben proporcionar para la cotización de una PCB de cobre grueso?
Debe preparar archivos de diseño Gerber u ODB++, planos mecánicos de fabricación de la placa, especificaciones detalladas de apilamiento (espesor del cobre, tipo de sustrato, número total de capas), demanda de tensión de trabajo, selección del tratamiento superficial, cantidad del pedido y requisitos de plazo de entrega.
P3: ¿Se puede combinar la PCB de cobre grueso con la tecnología de sustrato metálico de aluminio?
Sí. La PCB de cobre grueso con base de aluminio integra circuito de cobre grueso y sustrato de disipación de aluminio, y tiene una conductividad térmica integral ultraalta, ampliamente utilizada en iluminación LED de alta potencia y módulos de alimentación compactos con estrictos requisitos de disipación de calor.
P4: ¿La PCB de cobre grueso de WYD cuenta con certificación UL?

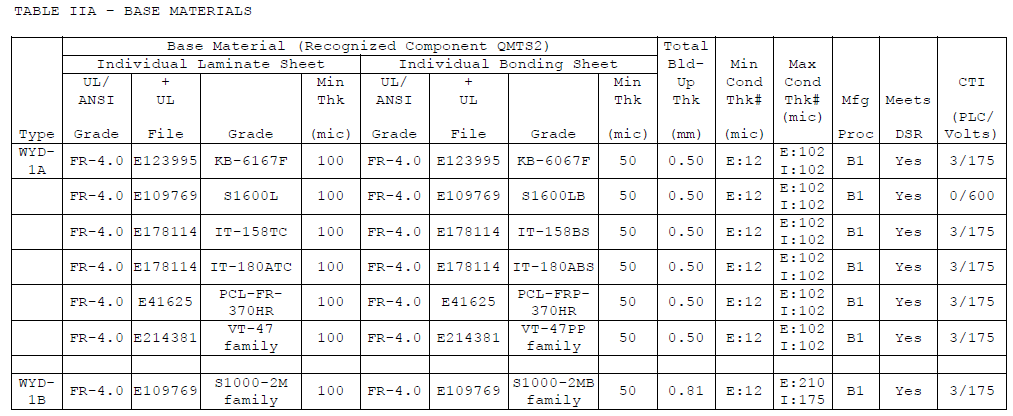

Sí. WYD ha sido aprobada por UL para cobre grueso de hasta 5 oz en capas internas y 6 oz en capas externas. Los laminados recubiertos de cobre (CCL) aprobados para PCB de cobre grueso son KB6167, S1600L, IT158TC, IT180TC, PCL-FR-370HR, familia VT-47 y familia S1000-2M.
Sobre el autor
Esta guía técnica ha sido elaborada por el equipo profesional de ingeniería de I+D de WYD PCB, un fabricante chino líder que integra la producción de PCB de cobre grueso y PCB con sustrato de aluminio, y que presta servicio a clientes OEM de electrónica a nivel mundial desde hace más de dos décadas. Para consultas técnicas o cotización inmediata, puede navegarwyd-pcb.compara enviar su solicitud.
