A medida que las comunicaciones inalámbricas, los radares milimétricos para automoción, los módulos de RF aeroespaciales y el IoT industrial llevan las frecuencias de operación por encima de 500 MHz hasta 77 GHz, las placas de circuito impreso FR-4 convencionales no logran mantener una transmisión de señal estable. Pequeñas variaciones en el comportamiento dieléctrico, la suavidad del cobre y la precisión de las pistas provocan graves pérdidas de inserción, reflexiones de señal e interferencias electromagnéticas, que degradan el rendimiento general del equipo. Para resolver estos cuellos de botella de RF, los ingenieros recurren a placas de alta frecuencia fabricadas con laminados de bajas pérdidas, y WeiYuanDa (WYD) se consolida como un fabricante fiable de ciclo completo especializado en prototipado y producción en serie de PCBs de alta frecuencia personalizadas para OEM de todo el mundo.
Este completo manual de ingeniería, elaborado por nuestro equipo interno de ingeniería de RF, cubre las teorías fundamentales de las placas de alta frecuencia, los puntos críticos de fabricación particulares, las principales soluciones de sustratos de RF, casos de aplicación en diversos sectores y el conjunto completo de ventajas productivas exclusivas de WYD. Integramos más de 20 años de experiencia en fabricación de placas de RF para explicar cómo nuestro preciso control de procesos resuelve los problemas habituales de integridad de señal en GHz a clientes de más de 50 países.
Todas las normas de diseño y fabricación para circuitos de alta frecuencia adoptadas por WYD están orientadas a eliminar la atenuación de la señal de alta frecuencia, y cada estándar de proceso está estrictamente calibrado para señales de 500 MHz a 77 GHz.

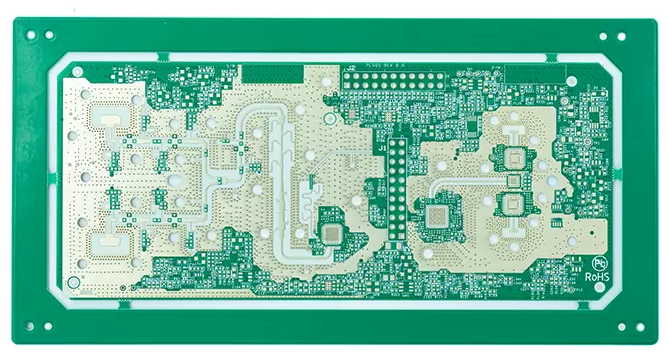

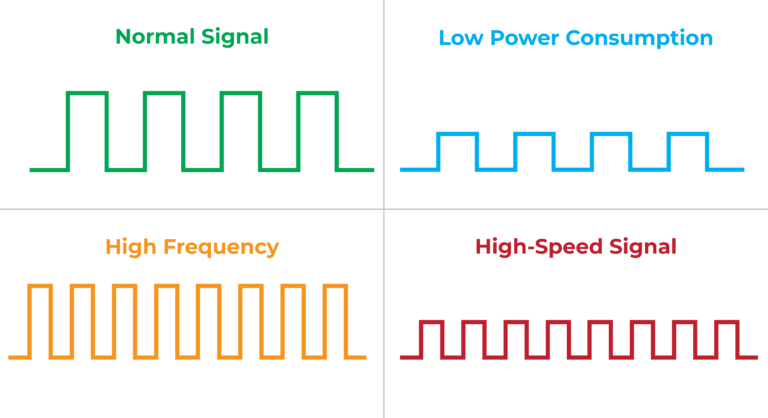

La integridad de la señal como núcleo
A frecuencias de GHz, la longitud de onda de las señales electromagnéticas se reduce drásticamente. Una señal de 10 GHz tiene una longitud de onda de solo 30 mm en el espacio libre, lo que significa que incluso pequeñas discontinuidades en las pistas de la PCB pueden actuar como antenas, irradiar energía y provocar reflexiones. Las placas de alta frecuencia abordan este problema utilizando sustratos con una constante dieléctrica (Dk 2,0–3,6) estrechamente controlada y un factor de disipación (Df 0,001–0,003) extremadamente bajo, lo que garantiza que las señales se propaguen con una atenuación y una distorsión de fase mínimas.
Requisitos de geometría de precisión
A diferencia de las placas digitales estándar, donde son aceptables anchos de pista de 5 a 8 mils, los diseños de alta frecuencia exigen anchos de línea y separaciones con precisión micrométrica. Las pistas de impedancia controlada, tanto en configuraciones microstrip como stripline, deben mantener una geometría constante a lo largo de todo el camino de la señal. Los acabados superficiales como ENIG (níquel electrolítico y oro por inmersión) o plata por inmersión son preferibles por sus interfaces de cobre lisas y uniformes, que minimizan las pérdidas por conductor a altas frecuencias.
Estabilidad térmica y ambiental
Los laminados de RF deben mantener un rendimiento eléctrico estable en condiciones extremas de temperatura. Materiales como Rogers RO4350B ofrecen una conductividad térmica de 0,3–0,8 W/m·K combinada con bajos coeficientes de expansión térmica, lo que evita la deriva de impedancia durante los ciclos térmicos. Esta estabilidad es fundamental para aplicaciones como estaciones base 5G y radares militares que funcionan de forma continua en entornos exteriores hostiles.
Elegir el material dieléctrico adecuado es la decisión más determinante en el diseño de una placa de alta frecuencia. El material condiciona directamente la pérdida de señal, la consistencia de la impedancia y la fiabilidad a largo plazo. En WYD almacenamos y procesamos las cuatro familias de laminados de RF más especificadas, lo que permite a los ingenieros equilibrar rendimiento, fabricabilidad y coste.
Laminados Rogers (RO4350B, RO3003, RO3010):El referente del sector para diseños avanzados de RF y microondas. Los materiales de Rogers ofrecen valores estables de Dk de 3,0 a 10,2 con Df ultrabajo de hasta 0,0013, soportando un rendimiento de banda ancha de hasta 77 GHz. Son la opción preferida para redes de alimentación de antenas de estaciones base 5G, sistemas de matriz en fase y amplificadores de potencia de RF donde la integridad de la señal es innegociable.
Laminados Taconic (TLX, RF-35):Conocidos por su excelente estabilidad térmica y mínima absorción de humedad. TLX ofrece bajas pérdidas de inserción y una excelente estabilidad dimensional para conmutadores de RF de varios GHz y líneas de transmisión de alta velocidad. RF-35 constituye una alternativa rentable compatible con los procesos estándar de fabricación de PCBs, lo que lo hace ideal tanto para prototipado como para producción a gran escala.
Arlon 85N:Diseñados para entornos extremos. Con una Tg de 250 °C, una conductividad térmica de 0,20 W/m·K y una alta resistencia al pelado, el Arlon 85N soporta transmisores de radar de alta potencia y módulos de RF aeroespaciales donde se exige tanto precisión eléctrica como durabilidad mecánica.
Isola IS620 (reforzado con fibra de vidrio E): una opción práctica de gama media. Propiedades eléctricas estables hasta 10 GHz a un coste inferior al de los sistemas de PTFE. Adecuado para electrónica de consumo y productos de telecomunicaciones que operan por debajo de 5 GHz cuando no se requiere un rendimiento de alta frecuencia completo.
Material |
Propiedades clave |
Rango de frecuencia |
Aplicaciones típicas |
Rogers (RO4350B, RO3003) |
Dk estable (3,0–10,2), Df ultrabajo (0,0013) |
Hasta 77 GHz |
Estaciones base 5G, redes de alimentación de antenas, matrices en fase |
Taconic (TLX, RF-35) |
Bajas pérdidas de inserción, buena estabilidad térmica |
Multi-GHz |
Conmutadores de RF, circuitos de microondas, equipos de telecomunicaciones |
Arlon 85N |
Tg 250 °C, conductividad térmica 0,20 W/m·K |
Clase de GHz de alta potencia |
Módulos de RF aeroespaciales, radar de defensa |
Isola IS620 |
Reforzado con fibra de vidrio E, estable hasta 10 GHz |
< 5–10 GHz |
Electrónica de consumo, dispositivos de telecomunicaciones |

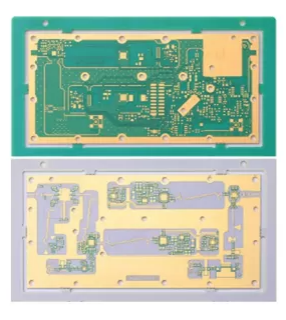

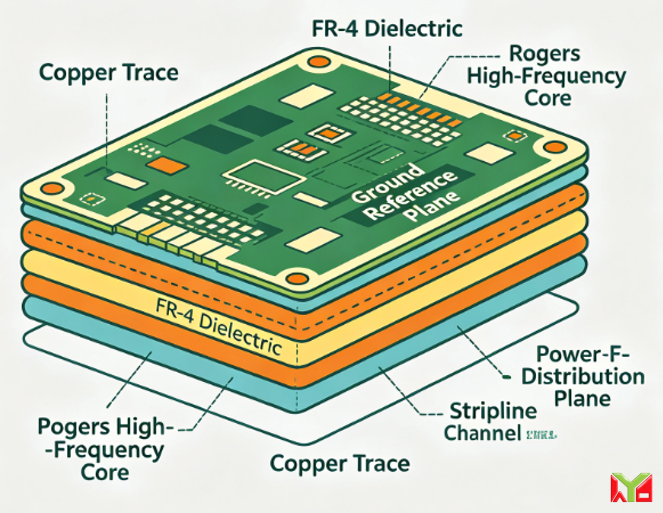

WYD también admite diseños de apilado híbrido en los que las capas críticas de señal de alta frecuencia utilizan Rogers o PTFE, mientras que las capas no críticas utilizan FR-4 estándar, ofreciendo un rendimiento de alta frecuencia sin incurrir en costes de material innecesarios en cada capa.
Fabricar una placa de alta frecuencia no consiste simplemente en sustituir un laminado por otro. El propio proceso de fabricación introduce variables que pueden mejorar o arruinar el rendimiento de RF. Comprender estos desafíos ayuda a los ingenieros a especificar tolerancias realistas y a elegir un fabricante con los controles de proceso adecuados.
Rugosidad superficial de la lámina de cobre
A frecuencias de GHz, la corriente circula principalmente por la superficie de las pistas de cobre debido al efecto pelicular. Una superficie de cobre más rugosa aumenta de forma efectiva la longitud del camino de la señal, elevando las pérdidas de inserción. Los fabricantes de placas de alta frecuencia deben emplear láminas de cobre lisas laminadas o con tratamiento inverso, normalmente con una rugosidad RMS inferior a 1 μm, para minimizar este efecto.
Impacto dieléctrico de la máscara de soldadura
Las máscaras de soldadura estándar tienen factores de disipación relativamente altos que añaden pérdidas dieléctricas al cubrir pistas de RF. En los diseños de alta frecuencia, la aplicación selectiva de máscara de soldadura o los pads definidos por máscara de soldadura (SMD) requieren un trazado cuidadoso para evitar introducir variaciones de impedancia no deseadas. Algunos diseños críticos utilizan ventanas en la máscara de soldadura para dejar las pistas de RF totalmente expuestas.
Reflexiones por stubs de vías
En las placas de alta frecuencia multicapa, los stubs de vías no metalizados situados por encima de la capa de señal actúan como elementos de antena resonantes, provocando reflexiones de señal en frecuencias específicas. El back drilling, un proceso de precisión que elimina la porción no utilizada del stub, es esencial para mantener la integridad de la señal en placas que operan por encima de 5 GHz. WYD ofrece back drilling de profundidad controlada como capacidad estándar para placas multicapa de alta frecuencia.
Estabilidad dimensional y registro de capas
Los laminados de RF tienen coeficientes de expansión térmica diferentes a los del FR-4 estándar. Durante la laminación y los posteriores tratamientos térmicos, la expansión desigual puede desplazar la geometría de las pistas o provocar desalineación de capas, lo que degrada el control de impedancia. Nuestro proceso de fabricación utiliza sistemas de alineación de precisión y perfiles térmicos controlados para mantener una precisión de registro de ±0,05 mm incluso en apilados Rogers de 12 capas.

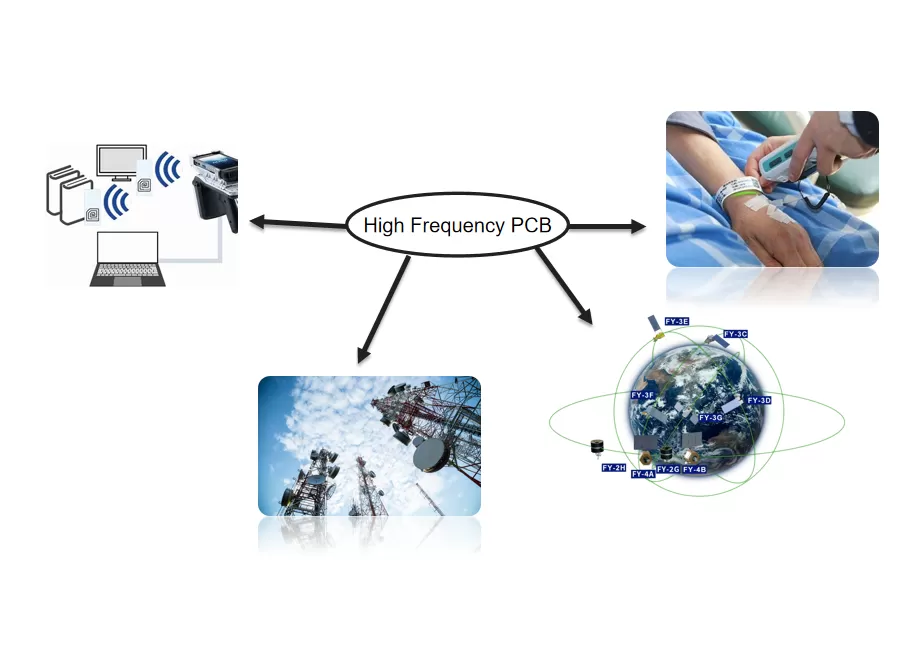

Las placas de alta frecuencia constituyen la columna vertebral invisible de la infraestructura moderna de comunicaciones y detección. Nuestras placas se suministran a OEM y empresas de I+D en más de 50 países, con áreas de aplicación clave que incluyen:
Telecomunicaciones 5G:Los módulos de antena de estaciones base, los amplificadores de potencia y las unidades transceptoras de RF dependen de placas de alta frecuencia basadas en Rogers para una transmisión de señal consistente en frecuencias de ondas milimétricas. Nuestras placas están desplegadas en infraestructuras 5G comerciales en toda Europa y Asia.
Aeroespacial y defensa:Los transceptores de comunicación por satélite, los frontales de RF de sistemas de navegación y los módulos de radar militar necesitan placas que funcionen de forma fiable en rangos extremos de temperatura. Las placas de WYD basadas en Arlon 85N cumplen los estrictos estándares de fiabilidad de estas aplicaciones.
Equipos de imagen médica:Los sistemas de resonancia magnética y los dispositivos de ultrasonidos utilizan placas de alta frecuencia para el procesamiento preciso de señales en bobinas de RF y matrices de transductores. Nuestra certificación ISO 13485 garantiza una calidad de grado médico para estas aplicaciones críticas para la vida.
IoT industrial y RFID: los lectores de identificación por RF, los sensores de microondas y los módulos inalámbricos industriales se benefician de placas de alta frecuencia rentables que utilizan Isola IS620 o Taconic RF-35, equilibrando rendimiento y economía de producción.
WeiYuanDa (WYD) no es solo un fabricante: somos un socio de fabricación de placas de alta frecuencia que colabora estrechamente con los ingenieros de diseño desde el prototipo hasta la producción en serie. Esto es lo que nos diferencia:
Más de 20 años de experiencia en fabricación de RF:Fundada en Hong Kong en 2005 con instalaciones de producción en Dongguan, WYD ha acumulado más de dos décadas de experiencia en la fabricación de placas de alta frecuencia y multicapa complejas. El 65 % de nuestro equipo de más de 250 personas aporta más de 10 años de experiencia cualificada en la fabricación de PCBs.
Amplio inventario de materiales:Mantenemos existencias propias de laminados de RF de Rogers, Taconic, Arlon e Isola, eliminando los retrasos en los plazos de entrega asociados a la adquisición de materiales. Esto se traduce en una respuesta más rápida en prototipos y una cadena de suministro más consistente para pedidos de producción en serie.
Sistema de calidad con certificación completa:Nuestra fábrica cuenta con las certificaciones ISO 9001, ISO 14001, ISO 13485, IATF 16949 y UL para los mercados de Estados Unidos y Canadá. También somos miembros de IPC con certificaciones CIS, lo que refleja nuestro compromiso con los estándares internacionales de calidad.
Capacidades avanzadas de ingeniería:Nuestro equipo de más de 24 ingenieros proporciona revisión DFM en un plazo de 6 horas, con experiencia en perforación de profundidad controlada, back drilling, fresado de precisión y diseño de apilados híbridos FR-4/Rogers. Las respuestas a solicitudes de cotización se entregan en un plazo de 2 horas, y la entrega de prototipos comienza a partir de tan solo 1 día laborable.
Red de servicio global:Con oficinas locales de ventas y soporte técnico en Pekín, Chengdu, Xi'an, Shanghái, Shenzhen e Italia, WYD ofrece soporte localizado a clientes de todo el mundo. Actualmente atendemos a clientes de más de 50 países, con un fuerte enfoque en los mercados europeo y norteamericano.
Producción integral bajo un mismo techo: desde el procesamiento de archivos Gerber y la optimización del apilado hasta la fabricación, las pruebas de impedancia y la inspección final, todos los procesos se gestionan internamente. Esta integración vertical garantiza consistencia, iteraciones más rápidas y menos errores de transferencia en comparación con las cadenas de fabricación subcontratadas.
El diseño de placas de alta frecuencia exige algo más que conocimientos teóricos: requiere un socio de fabricación que comprenda la intersección entre la ciencia de materiales, la fabricación de precisión y el rendimiento real de RF. Desde módulos de antena Rogers RO4350B hasta apilados híbridos de 12 capas para radares de automoción, WeiYuanDa ofrece la calidad, la velocidad y el soporte de ingeniería que exigen los proyectos de clase GHz.
Tanto si necesita un prototipo rápido como la producción en serie de placas de RF complejas, los más de 20 años de experiencia de WYD, sus certificaciones integrales y su red de soporte global nos convierten en un socio en el que puede confiar.
P1: ¿Cuándo necesito placas de alta frecuencia en lugar de placas FR-4 estándar?
R1: Los circuitos que funcionan por encima de 500 MHz requieren laminados de RF de bajas pérdidas. El FR-4 presenta altas pérdidas dieléctricas a frecuencias de GHz y no puede soportar dispositivos de radar de 77 GHz ni 5G de ondas milimétricas.
P2: ¿Cuál es la ventaja de una PCB con apilado híbrido?
R2: Los diseños híbridos utilizan materiales de alta frecuencia para las capas de RF críticas y FR-4 para las capas de alimentación/tierra, equilibrando el rendimiento de RF y el coste total del material.
P3: ¿Qué tolerancias de precisión puede alcanzar WYD en placas de RF?
R3: WYD garantiza una alineación de capas de ±0,05 mm, un ancho/espaciado de línea mínimo de 2 mil para HDI y una rugosidad del cobre inferior a 1 μm para estabilizar la impedancia.
