A medida que los productos electrónicos se vuelven más pequeños y con mayor densidad de funciones, los diseños de PCB tradicionales a menudo tienen dificultades para ofrecer suficiente espacio de enrutamiento. Los teléfonos inteligentes, los dispositivos de IA, la electrónica médica, los módulos IoT, los sistemas automotrices y los equipos de telecomunicaciones requieren más componentes, rutas de señal más cortas y un rendimiento eléctrico estable dentro de un área de placa limitada. Aquí es donde la tecnología de PCB HDI cobra importancia.
Una PCB HDI admite una mayor densidad de circuitos mediante microvías, líneas más finas, menor espaciado y estructuras de capas avanzadas. Para los ingenieros y clientes OEM, comprender la definición de PCB HDI, las reglas clave de diseño de PCB HDI y el proceso de fabricación de PCB HDI puede reducir el riesgo del proyecto antes del prototipo o la producción en masa.
Esta versión revisada mantiene claro el enfoque técnico y reduce la redacción repetida sobre selección de proveedores.

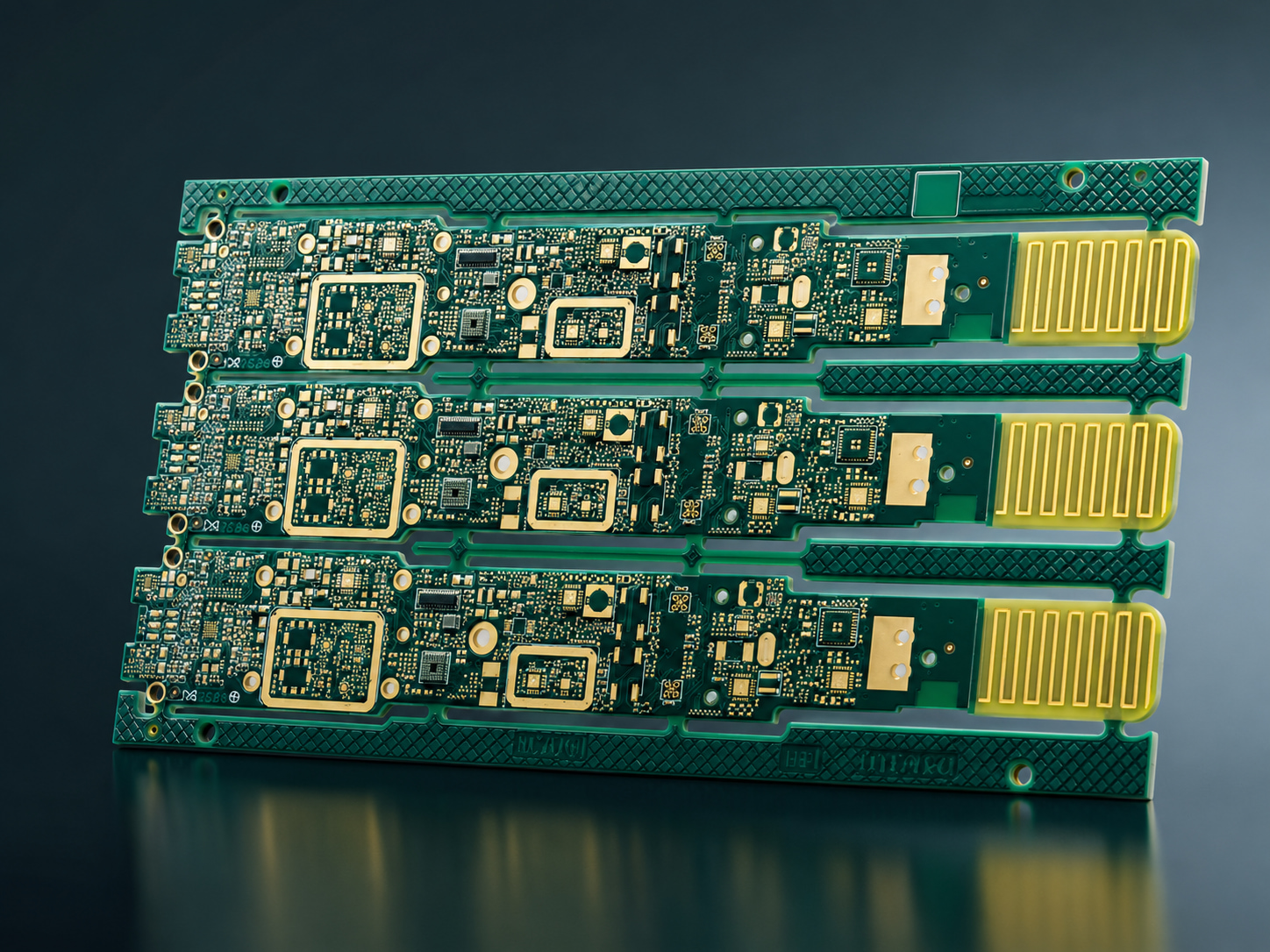

La definición básica de PCB HDI es placa de circuito impreso de interconexión de alta densidad. En comparación con las PCB convencionales, una placa HDI utiliza líneas de circuito más finas, espaciado más reducido, vías más pequeñas y mayor densidad de conexión para colocar más funciones eléctricas en un área más pequeña.
La tecnología HDI no solo se utiliza para hacer una placa más pequeña. También puede mejorar la eficiencia del enrutamiento, acortar las rutas de señal, admitir la transmisión de señales de alta velocidad y hacer posibles estructuras de producto compactas. Una placa HDI típica puede incluir microvías, vías ciegas, vías enterradas, estructuras de vía en pad y laminación secuencial.
Las estructuras HDI deben seleccionarse según la densidad de enrutamiento, el encapsulado de componentes, los requisitos de señal, el grosor de la placa y la viabilidad de producción. Los clientes no deben añadir estructuras avanzadas a menos que resuelvan un problema real de diseño o fiabilidad.
Característica HDI |
Función |
Uso típico |
Microvía |
Conecta capas adyacentes con una pequeña vía perforada por láser |
Escape de BGA, enrutamiento compacto |
Vía ciega |
Conecta una capa exterior con capas internas sin atravesar toda la placa |
Flexibilidad de enrutamiento y ahorro de espacio |
Vía enterrada |
Conecta solo capas internas |
Enrutamiento multicapa complejo |
Vía en pad |
Coloca la vía dentro de la almohadilla del componente |
Chips con alto número de pines y enrutamiento más corto |
Laminación secuencial |
Construye estructuras de capas complejas paso a paso |
Estructuras HDI avanzadas y de cualquier capa |
Un buen diseño de PCB HDI es fundamental porque las placas HDI dejan menos margen para errores de diseño. Las pistas son más delgadas, el espaciado es más reducido y las vías son más pequeñas, por lo que el diseño debe verificarse antes de la producción.
· Confirmar el ancho de línea y el espaciado mínimos según la capacidad del fabricante.
· Verificar el tamaño, la profundidad, la relación de aspecto y el diseño de pad de las microvías.
· Revise el enrutamiento de escape de BGA y los requisitos de vía en pad.
· Planifique pistas con impedancia controlada antes de finalizar la estratigrafía.
· Equilibre la distribución de cobre para reducir el riesgo de laminación y alabeo.
· Deje suficiente puente de máscara de soldadura y espacio de ensamblaje cuando sea posible.
La electrónica compacta a menudo genera calor en un área pequeña. Aunque la HDI se asocia principalmente con la densidad y el enrutamiento, el comportamiento térmico debe considerarse igualmente. La colocación de componentes, la distribución de cobre, los planos de tierra, las vías térmicas y el diseño de apilado pueden afectar cómo se propaga el calor por la placa.
El rendimiento de la señal es otra razón por la que el diseño de PCB HDI es importante. Las rutas de interconexión más cortas pueden ayudar a reducir la pérdida de señal, el retardo y las interferencias no deseadas en circuitos de alta velocidad. Para productos que implican procesamiento de datos, comunicación inalámbrica, sensores o funciones de RF, la planificación del diseño tiene un impacto directo en la estabilidad.

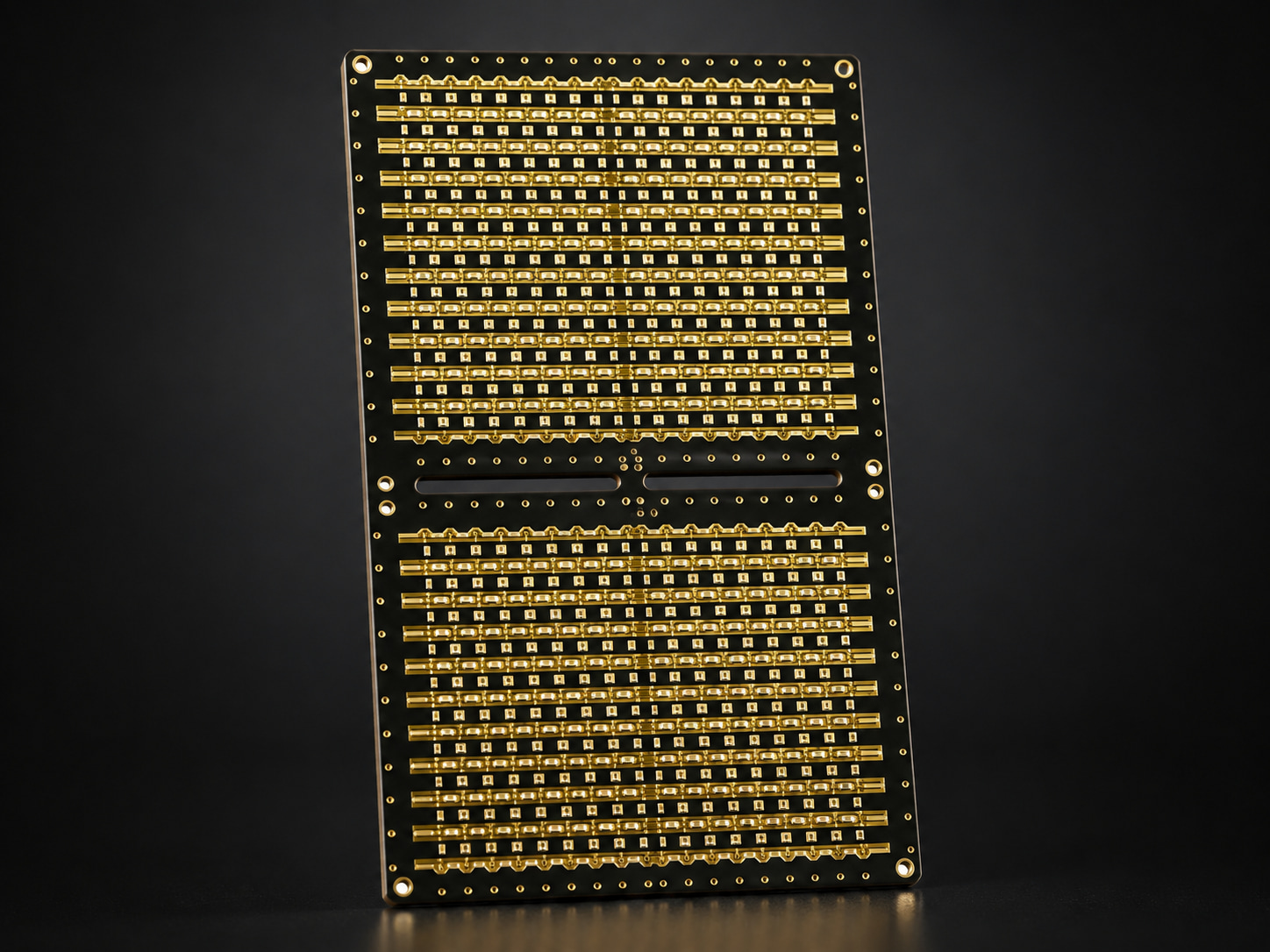

El proceso de fabricación de PCB HDI requiere mayor precisión que la producción de PCB estándar. Un proceso estable suele comenzar con una revisión DFM, donde el fabricante verifica la estratigrafía, el ancho de línea, el espaciado, la estructura de vías, el grosor del cobre, la selección de materiales y el acabado superficial.
La perforación por láser es un paso clave porque las microvías son mucho más pequeñas que los agujeros perforados estándar. Después de la perforación, los procesos de enchapado y relleno construyen conexiones eléctricas fiables. Algunas placas HDI también requieren laminación secuencial, donde las capas se construyen en múltiples ciclos para formar estructuras de interconexión complejas.
Después de la laminación y la formación de vías, la placa pasa por imagen, grabado, acabado superficial, prueba eléctrica e inspección final. Las opciones de acabado superficial como ENIG, OSP, HASL-LF, estaño por inmersión, plata por inmersión o dedo de oro pueden seleccionarse según las necesidades de ensamblaje y fiabilidad.
La capacidad real puede variar según el diseño de estratigrafía, la selección de materiales, los requisitos de aplicación y la revisión de ingeniería final.
Parámetro |
HDI estándar |
HDI avanzado |
Número de capas |
Hasta 24 capas |
Hasta 32 capas |
Material |
FR-4 TG170 |
Rogers 4350, 370HR |
Tamaño de vía láser |
0.15 mm |
0.20 mm |
Línea/espacio mínimos |
3 mil |
2 mil |
Relación de aspecto (vía láser) |
1:1 |
0.8:1 |
Acabado superficial |
HASL / ENIG / OSP |
HASL / ENIG / OSP |
Con más de 20 años de experiencia en fabricación de PCB, WEIYUANDA PCB apoya proyectos de PCB HDI multicapa, PCB de alta frecuencia y PCB IMS, con un enfoque en control de calidad, entrega puntual y soporte de ingeniería rápido.
Para proyectos de PCB HDI, los clientes pueden compartir archivos Gerber, requisitos de estratigrafía, preferencias de materiales, requisitos de impedancia, necesidades de acabado superficial, aplicación esperada y volumen de producción para la revisión de ingeniería. Esto ayuda a identificar riesgos de diseño, problemas de estratigrafía, inquietudes sobre microvías, limitaciones de materiales y desafíos de producción en masa antes de que afecten la entrega.
Para obtener más información sobrecapacidades de fabricación de PCB HDIpuede compartir su estratigrafía, archivos Gerber, requisitos de aplicación y necesidades de entrega con elequipo de WEIYUANDA PCBpara revisión de ingeniería y soporte del proyecto.
Comprender la definición de PCB HDI es el primer paso, pero los proyectos HDI exitosos requieren más que saber qué significa HDI. Los clientes también deben comprender cómo el diseño de PCB HDI afecta la densidad de enrutamiento, el rendimiento de la señal, el comportamiento térmico y la fabricabilidad.
Para electrónica compacta, circuitos de alta velocidad, dispositivos de IA, electrónica médica, módulos IoT y sistemas de telecomunicaciones, la tecnología de PCB HDI puede integrar más funciones en menos espacio manteniendo un rendimiento estable. Una revisión DFM temprana con un fabricante experimentado puede reducir el retrabajo y mejorar la transición del prototipo a la producción en masa.
