Respuesta rápida:CEM-3 es un laminado epoxi compuesto fabricado con tela de fibra de vidrio tejida y refuerzo de manta de vidrio. El CEM-3 estándar se elige principalmente por costo, procesabilidad y un rendimiento eléctrico adecuado, mientras que el CEM-3 de alta conductividad térmica se refiere a grados específicos de material mejorado y nunca debe asumirse únicamente por la designación CEM-3. |
El CEM-3 se utiliza ampliamente en placas de una y dos caras para electrodomésticos, iluminación, fuentes de alimentación, controles, pantallas y otros productos electrónicos sensibles al costo. Puede procesarse de manera similar al FR-4 en muchas operaciones y puede ofrecer un punzonado más fácil o menor desgaste de brocas según el grado.
Sin embargo, los compradores a veces tratan todos los materiales CEM-3 como térmicamente conductores. Esta guía explica la estructura del material, en qué se diferencian los grados mejorados del CEM-3 convencional y cuándo el FR-4 o un PCB de aluminio puede ser la mejor opción.

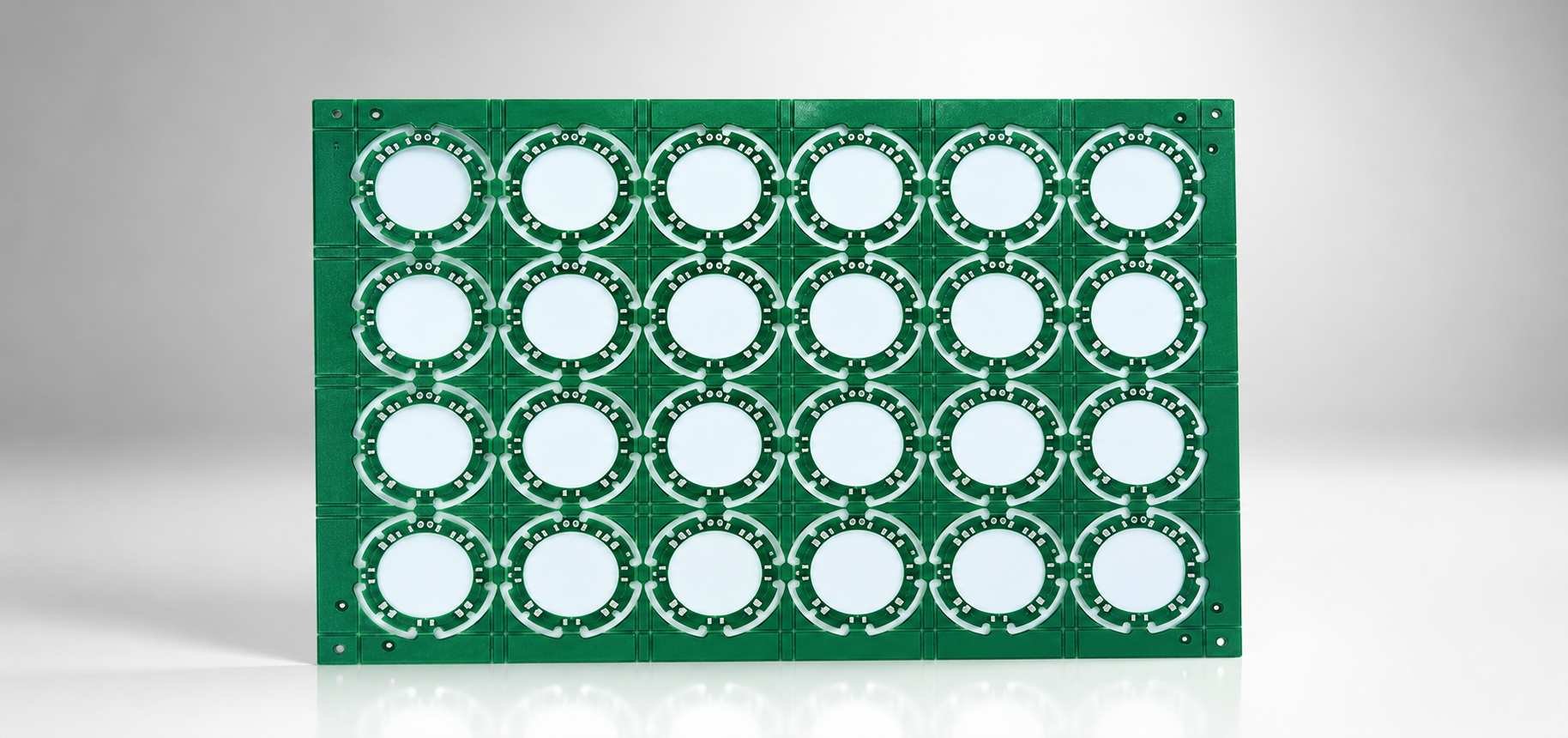

El material CEM-3 para PCB es un laminado epoxi compuesto retardante de llama que combina tela de vidrio y refuerzo de manta de vidrio bajo una lámina de cobre.
La construcción es diferente del laminado convencional de FR-4 con fibra de vidrio tejida, pero muchos grados de CEM-3 están diseñados para procesos de PCB habituales. Los proveedores de materiales suelen posicionar el CEM-3 para placas de una y dos caras donde el costo, el rendimiento eléctrico, el comportamiento de punzonado o taladrado y la eficiencia de producción son importantes.
Las propiedades varían según el fabricante y el grado. El rango de espesor, la lámina de cobre, la temperatura de transición vítrea, la temperatura de descomposición, el CTI, el rendimiento dieléctrico, la inflamabilidad, la conductividad térmica, el bloqueo UV, el estado de halógenos y la compatibilidad sin plomo deben verificarse en la hoja de datos vigente.
El CEM-3 de alta conductividad térmica es un grado especializado formulado para transferir el calor mejor que un laminado CEM-3 convencional, pero el valor real y el método de prueba dependen del material específico.
La etiqueta no debe aplicarse a todas las placas CEM-3. Por ejemplo, los principales proveedores de laminados incluyen tanto familias de productos CEM-3 convencionales como de conducción térmica. Por lo tanto, compras debe especificar la marca y el grado exactos o definir la propiedad térmica requerida y el método de aceptación.
La conductividad térmica es solo una parte del rendimiento de la placa. El área de cobre, el espesor de la placa, el contacto de los componentes, las almohadillas de soldadura, el flujo de aire, el diseño del gabinete, el montaje y la interfaz con el disipador de calor determinan igualmente el aumento final de temperatura.
El sustrato correcto depende de la densidad de enrutamiento, el flujo de calor, el aislamiento eléctrico, los requisitos mecánicos, el proceso de fabricación, el volumen y el costo objetivo.
Material |
Fortalezas típicas |
Limitaciones típicas |
Aplicaciones más adecuadas |
CEM-3 convencional |
Eficiencia de costo, buena procesabilidad, rendimiento eléctrico adecuado para muchas placas de una/dos caras |
Las propiedades varían según el grado; no presenta automáticamente alta conductividad térmica; generalmente es menos común en multicapas complejas |
Electrodomésticos, controles, pantallas, placas simples de potencia e iluminación |
CEM-3 de conducción térmica |
Mejor transferencia de calor manteniendo las características de procesamiento del laminado compuesto |
Debe utilizarse un grado verificado; puede no igualar la disipación de calor de núcleo metálico con alto flujo de calor |
Controladores de LED, controles de potencia y diseños con carga térmica moderada |
FR-4 |
Amplia disponibilidad, ecosistema de diseño sólido, capacidad multicapa, amplia gama de materiales |
Los grados estándar tienen una conductividad térmica limitada en comparación con las construcciones de núcleo metálico |
Electrónica general, control, comunicación y diseños multicapa |
PCB de aluminio |
Difusión directa del calor mediante base metálica, rigidez mecánica, eficaz para calor concentrado |
Apilado, mecanizado y diseño de aislamiento especiales; la densidad de enrutamiento puede verse limitada en estructuras simples |
LED de alto brillo, módulos de potencia, iluminación automotriz y conjuntos con alto flujo de calor |
El CEM-3 es una opción práctica cuando el circuito es relativamente simple, el volumen es considerable, el proceso de ensamblaje se beneficia del punzonado o de un taladrado eficiente, y el rendimiento eléctrico y térmico requerido está disponible en un grado calificado.
A menudo se considera para controles remotos, electrodomésticos, placas de visualización, subcircuitos de fuentes de alimentación, equipos de juegos, controles de iluminación, pequeños controladores industriales y otros productos de una o dos caras.
WYD’sdescargas de laminado y máscara de soldadurala página incluye hojas de datos de CEM-3 de proveedores de materiales. El grado seleccionado debe adaptarse a unaPCB de una sola capaconstrucción, espesor de placa, cobre, proceso de ensamblaje y objetivo de confiabilidad del producto.
Elija FR-4 cuando el diseño necesite enrutamiento multicapa, amplias opciones de materiales de alta Tg o alta confiabilidad, impedancia controlada, características finas densas o una calificación establecida basada en una familia específica de FR-4.
Elija unPCB de aluminiocuando el flujo de calor está concentrado y el conjunto necesita una ruta directa desde los LED o dispositivos de potencia hacia un núcleo metálico y un disipador de calor. El sitio WYDsolución de PCB para iluminacióndemuestra el uso típico de placas con núcleo metálico en iluminación, mientras que lasolución de PCB para alimentación de energíacubre aplicaciones de conversión de potencia y alta corriente.
Un grado de CEM-3 de conducción térmica puede ocupar un punto intermedio en aplicaciones seleccionadas, pero debe validarse considerando la ruta térmica completa y no seleccionarse únicamente por el nombre del material.
Una especificación de compras debe identificar las características controladas del material y las sustituciones permitidas, en lugar de usar solo el término genérico CEM-3.
· Fabricante y grado, o una lista de equivalentes aprobados con notificación de cambios.
· Hoja de especificación de laminado IPC aplicable y reconocimiento UL o requisito de inflamabilidad.
· Espesor de la placa, tolerancia de espesor, lámina de cobre y cobre acabado.
· Tg, Td, expansión en el eje z o requisito de estrés térmico cuando corresponda.
· CTI, resistencia de aislamiento, rigidez dieléctrica y comportamiento ante la humedad.
· Valor de conductividad térmica, método de prueba y tolerancia de aceptación para grados mejorados.
· Compatibilidad con procesos sin plomo, perfil máximo de reflujo o soldadura y ciclos requeridos.
· Método de taladrado o punzonado, calidad de los orificios, confiabilidad de PTH, tolerancia del contorno y panelización.
· Color, bloqueo UV, compatibilidad con AOI, requisitos libres de halógenos o RoHS si corresponde.
La validación debe incluir la revisión de la documentación del material, DFM, inspección de primera pieza, pruebas de ensamblaje, prueba eléctrica, verificaciones dimensionales y pruebas térmicas o ambientales específicas de la aplicación.
Para grados de conducción térmica, mida el producto ensamblado en condiciones de carga y ambiente del peor caso. Compare la temperatura del punto caliente, la uniformidad de temperatura, el margen de los componentes, la temperatura de las uniones soldadas, la temperatura del gabinete y el rendimiento de enfriamiento con el diseño objetivo. Si el resultado es marginal, compare el grado dieléctrico, el área de cobre, el espesor de la placa, la ubicación de los componentes, el flujo de aire y las alternativas de núcleo metálico.
Antes de liberar la producción en volumen, envíe el requisito exacto del material y las condiciones de aplicación al fabricante de PCB. WYD PCB puede revisar los datos del CEM-3, los archivos de fabricación, el diseño de paneles y la cantidad de prototipos a través de su canal de contacto.
No. Existen tanto grados de CEM-3 convencionales como grados mejorados de conducción térmica. Debe confirmarse el grado exacto del proveedor y el valor de la hoja de datos.
No. Ambos son laminados recubiertos de cobre a base de epoxi, pero su construcción de refuerzo y sus familias de grados difieren. El rendimiento debe compararse según la hoja de datos y la aplicación.
Sí. Muchos grados de CEM-3 admiten el procesamiento de placas de una y dos caras, incluidas aplicaciones de orificios pasantes metalizados cuando el grado y el proceso seleccionados están calificados.
Puede mejorar la transferencia de calor en cargas térmicas moderadas, pero los LED o semiconductores de alta potencia con calor concentrado pueden seguir beneficiándose de una ruta térmica de núcleo metálico. Se recomienda comparar prototipos.
Electrodomésticos, controles remotos, pantallas, placas de potencia simples, controles de iluminación, electrónica de consumo, equipos de juegos y subconjuntos de control industrial son ejemplos comunes.
Indique la marca y el grado del material o las propiedades controladas, el espesor, el cobre, el número de capas, el proceso de orificios, la inflamabilidad, el CTI, el requisito térmico, el perfil de soldadura, la cantidad y las expectativas de prueba.
