Para los compradores industriales que adquieren placas de circuito impreso HDI (Interconexion de Alta Densidad), la cuestion critica no es si un proveedor puede producir un prototipo, sino si es capaz de entregar varios miles de lotes de produccion consecutivos con caracteristicas electricas y mecanicas identicas. La calidad inconsistente en la fabricacion de PCB HDI da lugar a costosos fallos en campo, paradas de linea de produccion y riesgos de confiabilidad a largo plazo. En consecuencia, la seleccion de un proveedor de PCB HDI debe basarse en procesos de gestion de calidad verificables y no en afirmaciones promocionales.
En WYD (WeiYuanDa), nuestra produccion de PCB HDI se rige por un sistema de gestion de calidad de ciclo cerrado que abarca la inspeccion de materiales a la entrada, el monitoreo en proceso, las pruebas electricas finales y la auditoria de expedicion. Este documento describe el marco estructural de calidad que nuestro equipo aplica a cada lote de produccion HDI, proporcionando transparencia sobre como se logra un resultado consistente. Los datos aqui referenciados corresponden a parametros de proceso verificados de nuestra planta de produccion en Dongguan, que cuenta con las certificaciones ISO 9001, ISO 13485 e IATF 16949.
Un fabricante de PCB HDI creible opera conforme a normas de gestion internacionalmente reconocidas que definen como se documentan, auditan y mejoran continuamente los procesos. WYD mantiene las siguientes certificaciones vigentes, cada una referida a una dimension especifica de la calidad de produccion:
Norma | Organismo Emisor | Relevancia para la Produccion HDI |
ISO 9001:2015 | Certificacion QMS | Sistema de gestion de calidad fundamental que cubre el control de procesos, el control de documentos y los procedimientos de accion correctiva en todas las lineas de produccion. |
IATF 16949 | Calidad Automotriz | Gestion de calidad de grado automotriz con metodologias APQP, PPAP, FMEA y SPC aplicadas a los procesos de fabricacion de PCB HDI. |
ISO 13485 | Dispositivos Medicos | Sistema de gestion de calidad para dispositivos medicos con requisitos mejorados de trazabilidad, gestion de riesgos y validacion para aplicaciones HDI medicas. |
UL Recognition | UL (EE. UU.) | Certificacion de seguridad para los materiales base de PCB y los laminados terminados, que confirma el cumplimiento de inflamabilidad y el rendimiento dielectrico. |
ISO 14001:2015 | Gestion Ambiental | Garantiza una fabricacion ambientalmente responsable gestionando los residuos, el uso de productos quimicos y las emisiones, lo cual es critico para la produccion HDI sostenible y el cumplimiento de los estandares globales de conformidad verde. |
La fabricacion de PCB HDI implica etapas secuenciales de laminacion y perforacion, en las que los errores introducidos en fases tempranas resultan exponencialmente mas costosos de corregir posteriormente. Por lo tanto, nuestra estructura de control de calidad se distribuye a lo largo del flujo de produccion en lugar de concentrarse unicamente en la inspeccion final. Las seis etapas siguientes definen en que puntos se realiza la verificacion dimensional, electrica y de materiales:
1. Verificacion de Materiales a la Entrada
Cada lote de laminado revestido de cobre, prepreg y mascara de soldadura se inspecciona al recibirlo contrastandolo con el certificado original del material. Nuestro equipo de calidad verifica el grosor de la lamina de cobre, la constante dielectrica, la temperatura de transicion vitrea (Tg) y los codigos de trazabilidad del lote. Los materiales que no superan la inspeccion de entrada se ponen en cuarentena y se devuelven al proveedor. Para los pedidos HDI que requieren sustratos FR-4 TG 170 o Rogers 4350, adicionalmente confirmamos las especificaciones de los materiales frente a la documentacion Gerber del cliente antes de liberar el stock a produccion.

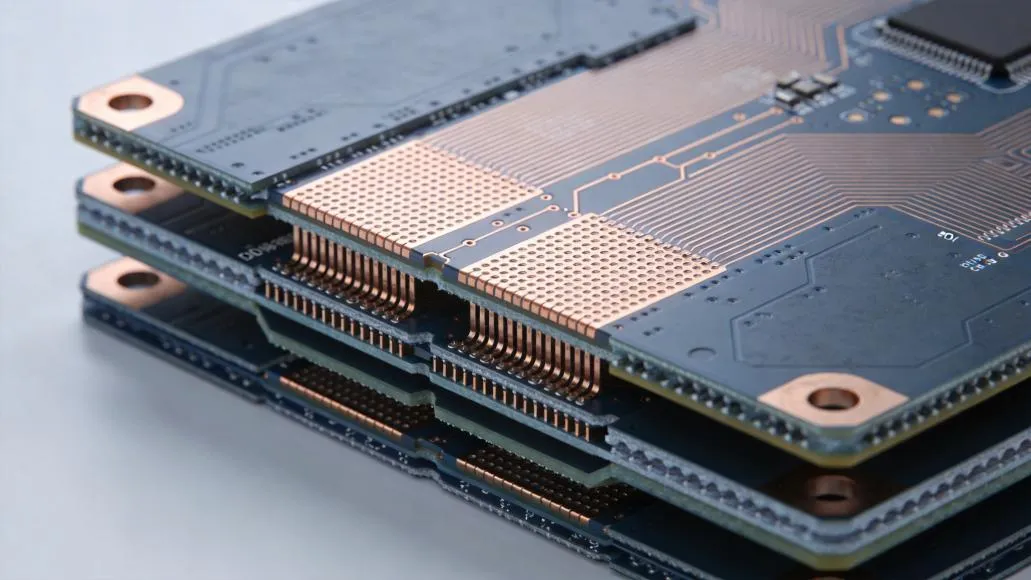

2. Inspeccion LDI: Insolacion y Grabado
La Insolacion Directa por Laser (LDI) se utiliza para todas las exposiciones de capas internas y externas, eliminando la variabilidad de registro asociada a los procesos tradicionales basados en pelicula. Tras el grabado, un sistema de Inspeccion Optica Automatizada (AOI) escanea cada panel en busca de cortocircuitos, aperturas y desviaciones dimensionales. Para los disenos HDI con anchos de pista de hasta 2 mil (aproximadamente 50 micrometros), los parametros AOI se calibran para detectar anomalias inferiores a 10 micrometros. Los paneles que superan la tasa de defectos definida se derivan a revision manual y, cuando es economicamente viable, a retrabajo.
3. Perforacion Laser y Validacion del Revestimiento
Las microvias realizadas por perforacion laser representan el elemento estructural mas critico de un PCB HDI. Nuestro proceso valida tres parametros despues de cada lote de perforacion: la consistencia del diametro de la via, la uniformidad de la profundidad de la via y el grosor del revestimiento de cobre dentro de la via. Se realiza un analisis de seccion transversal en un cupon por conjunto de paneles de produccion para verificar la calidad de las paredes del orificio y la adherencia del revestimiento. La produccion HDI estandar en WYD mantiene un diametro de via laser de 0,15 mm con una relacion de aspecto de 1:1; las configuraciones HDI avanzadas soportan vias laser de 0,2 mm con una relacion de aspecto de 0,8:1.
4. Verificacion del Registro de Laminacion
La laminacion secuencial es la caracteristica de proceso definitoria de la construccion HDI multicapa. Tras cada ciclo de laminacion, nuestro equipo verifica el registro entre capas mediante inspeccion por rayos X de los agujeros de referencia. La desviacion de registro debe mantenerse por debajo de 25 micrometros para HDI estandar y por debajo de 15 micrometros para configuraciones HDI avanzadas. Los paneles fuera de estas tolerancias se rechazan antes de cualquier procesamiento adicional, evitando desperdicio en etapas posteriores.
5. Control de la Mascara de Soldadura y del Acabado Superficial
La aplicacion de la mascara de soldadura se verifica en cuanto a uniformidad de cobertura, precision de registro y ancho minimo del dique de soldadura. Para placas HDI con componentes de paso fino, las dimensiones del puente de mascara de soldadura se miden a 5 mil para disenos estandar y 3 mil para disenos avanzados, con inspeccion AOI al 100% de la capa de mascara de soldadura. Los procesos de acabado superficial - incluyendo HASL, ENIG, OSP, estanado por inmersion y plateado por inmersion - se validan cada uno mediante medicion de grosor y prueba de adherencia antes de que las placas pasen a la prueba electrica final.

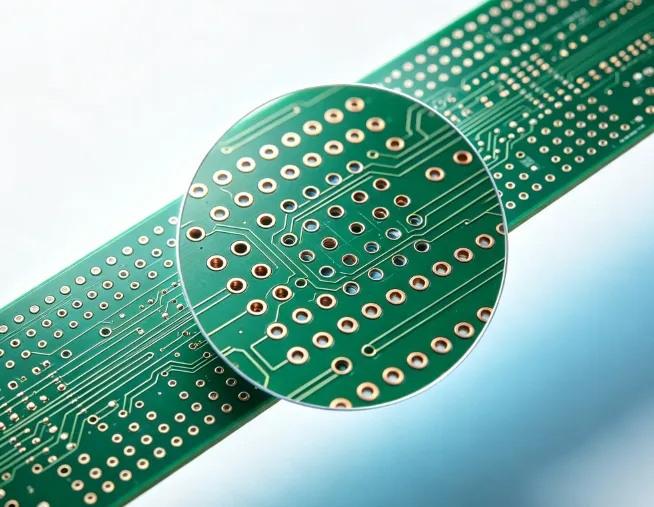

6. Prueba Electrica Final y Auditoria de Salida
Cada PCB HDI producido en WYD se somete a una prueba electrica del 100% utilizando sistemas de sonda volante o utiles dedicados, en funcion del volumen de produccion y la densidad de puntos de prueba. El programa de prueba verifica la conectividad de la red y la resistencia de aislamiento conforme a la netlist del cliente. Tras la prueba electrica, se realiza una auditoria visual final por muestreo segun las normas ANSI/IPC-A-600. La expedicion solo se realiza despues de que tanto los datos de la prueba electrica como los registros de inspeccion visual hayan sido firmados por nuestro departamento de garantia de calidad.
La trazabilidad completa es un requisito previo para el aprovisionamiento responsable de PCB HDI. Nuestro sistema de gestion de produccion asigna un numero de lote unico a cada panel al inicio del proceso y registra cada operacion subsiguiente, incluyendo la identificacion del operador, las configuraciones de parametros de las maquinas, los resultados de las inspecciones y las marcas de tiempo. Esta trazabilidad a nivel de lote se extiende retroactivamente hasta los certificados de materiales de entrada y prospectivamente hasta los registros de expedicion, permitiendo un analisis preciso de las causas raiz en caso de un problema de calidad en campo.
En cuanto a los cambios de ingenieria, WYD sigue un proceso formal de control de cambios. Cualquier modificacion en la especificacion de materiales, el flujo de proceso o la herramienta requiere una notificacion de cambio de ingenieria (ECN) escrita con revision interdepartamental y la conformidad del cliente cuando el cambio afecta a la forma, el ajuste o la funcion. Los cambios nunca se implementan unilateralmente en ordenes de produccion activas sin el acuerdo previo por escrito del contacto tecnico del cliente.
P1. ?Puede WYD suministrar placas HDI con criterios de aceptacion IPC Clase 3?
Si. La produccion estandar sigue los criterios IPC Clase 2; sin embargo, los criterios de inspeccion Clase 3 estan disponibles a peticion para aplicaciones de alta confiabilidad. Los clientes que requieren Clase 3 deben especificar este requisito en la fase de cotizacion para que nuestros ingenieros de proceso puedan ajustar los planes de inspeccion, las tasas de muestreo y la cobertura de pruebas en consecuencia. Documentacion adicional, como los informes de inspeccion del primer articulo (FAIR) y los estudios de capacidad del proceso, tambien puede proporcionarse para programas calificados.
P2. ?Hay disponible soporte tecnico local para los clientes europeos?
Si. WYD mantiene una oficina local de ventas y soporte tecnico en Formigine (Modena), Italia, con personal capaz de asistir a los clientes europeos en italiano e ingles. El soporte local incluye asistencia en cotizaciones, aclaraciones tecnicas, coordinacion de urgentes y consultoria in situ cuando sea necesario. Los clientes europeos tambien se benefician de una coordinacion logistica simplificada y de una comunicacion mas proxima en cuanto a zona horaria con nuestro equipo de ingenieria en Dongguan.
WYD (WeiYuanDa Industrial Co., Limited) es un fabricante especializado de PCB con mas de 20 anos de experiencia en placas HDI, multicapa, de alta frecuencia, de aluminio y de cobre pesado. Nuestra planta de produccion en Dongguan ofrece soporte de ingenieria 24/7, produce aproximadamente 4.000 numeros de pieza al mes y atiende a clientes en mas de 50 paises. Para consultas o asesoramiento tecnico sobre proyectos de PCB HDI, contacte directamente con nuestro equipo de ingenieria para recibir una respuesta en un plazo de 2 horas.
