En el panorama actual de la electrónica, en rápida evolución, las placas de circuito impreso (PCB) de electrónica de consumo son la base oculta que impulsa dispositivos más inteligentes, más delgados y más conectados. Desde teléfonos inteligentes, tabletas y televisores inteligentes hasta auriculares inalámbricos, consolas de videojuegos y dispositivos domésticos de IoT, estas placas de circuito impreso proporcionan las rutas eléctricas esenciales, la distribución de energía y el enrutamiento de señales que hacen funcional la tecnología moderna.
Para los desarrolladores de productos y los fabricantes, el reto consiste en lograr el equilibrio adecuado entre miniaturización, gestión térmica, rendimiento de RF, prototipado rápido y ensamblaje fiable, todo ello manteniendo una producción rentable a escala. El diseño y la fabricación de PCB para electrónica de consumo requieren tanto precisión técnica como experiencia en fabricación para garantizar que los dispositivos funcionen perfectamente durante todo su ciclo de vida.
Este artículo analiza qué son las PCB de electrónica de consumo, los tipos y materiales que se utilizan hoy en día, las consideraciones críticas de fabricación y ensamblaje, las aplicaciones industriales y por qué características como el prototipado rápido, el diseño personalizado y los servicios completos de ensamblaje son esenciales para el éxito.

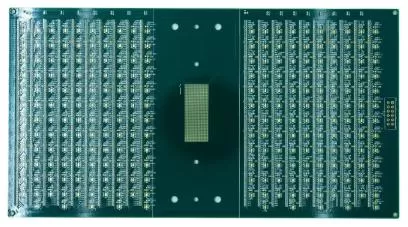

Una PCB de electrónica de consumo es una placa de circuito impreso diseñada específicamente para productos vendidos en aplicaciones de consumo masivo. A diferencia de las placas industriales o médicas, que pueden priorizar la robustez o un ciclo de vida prolongado, las PCB de consumo deben equilibrar el rendimiento, el costo y la fabricabilidad.
1. Factor de forma reducido y alta densidad (HDI):PCB HDI de interconexión de alta densidadpermite más funcionalidad en espacios compactos.
2. Integridad de la señal: es esencial un rendimiento fiable de datos de alta velocidad y RF (Wi-Fi, Bluetooth, 5G).
3. Distribución eficiente de energía: garantiza un funcionamiento constante de la batería y una carga móvil segura.
4. Producción rentable: los dispositivos de mercado masivo exigen una fabricación asequible sin comprometer la calidad.
5. Prototipado rápido: la iteración rápida del diseño acelera los lanzamientos de productos y reduce el tiempo de comercialización.
Las PCB de electrónica de consumo integran componentes móviles, circuitos de gestión de energía, front-ends de RF y lógica de control que, en conjunto, hacen que los dispositivos sean receptivos, fiables y energéticamente eficientes.

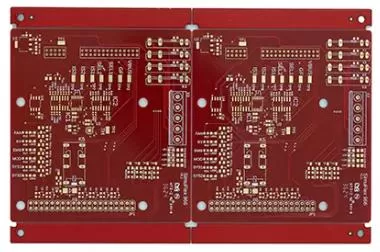

PCB rígidas: comunes en televisores, consolas de videojuegos y electrodomésticos, las PCB rígidas son estables y relativamente económicas para producciones de gran volumen.
PCB flexibles y rígido-flexibles: las PCB flexibles y las variantes rígido-flexibles son fundamentales para los dispositivos vestibles, los auriculares, los teléfonos plegables y los módulos de cámara compactos, es decir, en cualquier lugar donde la placa deba doblarse o adaptarse a un espacio reducido.
PCB HDIyPCB multicapa: Los teléfonos móviles, tabletas y dispositivos de consumo de alto rendimiento dependen de las PCB HDI y multicapa para integrar más funcionalidad en menos área, preservando al mismo tiempo las rutas de señal y los planos de alimentación.
Sustratos especiales: para dispositivos con alto contenido de RF o placas de audio/vídeo de alta frecuencia, los fabricantes pueden utilizar laminados avanzados (materiales de bajas pérdidas) y vías térmicas revestidas para la disipación del calor.
Un proceso de fabricación de alta calidad es crucial para garantizar la fiabilidad y la longevidad de los dispositivos. Los pasos típicos incluyen:
1. Revisión de diseño y DFM: los ingenieros optimizan el enrutamiento, la impedancia, el alivio térmico y la colocación de componentes. Las comprobaciones tempranas de diseño para la fabricación (DFM) reducen el retrabajo y mejoran el rendimiento.
2. Selección de materiales: el FR-4 es común, pero se pueden elegir laminados de alta frecuencia o sustratos con núcleo metálico para circuitos de potencia o RF.
3. Imagen y grabado: las pistas de cobre se modelan con precisión; los diseños HDI suelen requerir microvías y laminación secuencial.
4. Taladrado y revestimiento: el taladrado láser o mecánico forma vías que se revisten de cobre para lograr interconexiones fiables y una buena gestión térmica.
5. Laminación y control del apilado: las placas multicapa se prensan bajo temperatura y presión controladas para garantizar un rendimiento eléctrico uniforme y una estabilidad mecánica.
6. Máscara de soldadura y acabado superficial: los acabados HASL, ENIG u OSP mejoran la soldabilidad y la durabilidad a largo plazo.
7. Ensamblaje (SMT y THT): las líneas de tecnología de montaje superficial de alta velocidad colocan con precisión pequeños circuitos integrados y componentes pasivos. La soldadura por reflujo y la soldadura selectiva garantizan conexiones eléctricas precisas.
8. Inspección y pruebas: las pruebas AOI, de rayos X, con sonda móvil y funcionales detectan los defectos a tiempo. Las pruebas de ciclos térmicos y de vibración simulan condiciones reales.
9. Ensamblaje de caja y prueba final: algunos dispositivos requieren la integración con baterías, pantallas u otros subsistemas antes del envío final.
Este proceso integral, desde la fabricación hasta el ensamblaje y las pruebas a nivel de sistema, garantiza que las PCB para electrónica de consumo cumplan tanto los requisitos funcionales como los normativos.
Los teléfonos móviles y los auriculares exigen un enrutamiento ultracompacto. Las microvías, las vías ciegas/enterradas y el taladrado láser son estándar para permitir huellas pequeñas.
Gestión térmica
Los SoC de alto rendimiento y las secciones de potencia necesitan planos de cobre, vías térmicas y, a veces, regiones con núcleo metálico para alejar el calor de los puntos calientes.
EMC e integridad de la señal
Las pistas de alta velocidad, la impedancia controlada y una planificación cuidadosa del plano de referencia son obligatorias para evitar interferencias entre los dominios de RF, potencia y digital.
Integridad de la energía y placas de cargadores móviles
Las placas de circuito de cargadores móviles y las áreas de gestión de energía deben soportar protección contra sobretensiones, conversión CC-CC eficiente y restricciones térmicas, especialmente en protocolos de carga rápida.
Disponibilidad de componentes y cadena de suministro
Seleccionar componentes de PCB móviles fácilmente disponibles y planificar la variabilidad de los plazos de entrega mantiene la producción en masa funcionando sin problemas. Una colaboración estrecha con los proveedores ayuda con los sustitutos y con el inventario gestionado por el proveedor (VMI).
Teléfonos inteligentes y tabletas: placas multicapaPCB HDI de interconexión de alta densidadcon interfaces integradas de RF, alimentación, pantalla y cámara.
Dispositivos vestibles y de fitness: placas rígido-flexibles / flexibles que permiten factores de forma ergonómicos.
Audio y entretenimiento: placas diseñadas para DAC, amplificadores y procesamiento de vídeo de gran ancho de banda en televisores y consolas.
Cargadores portátiles y baterías externas: placas de circuito de cargadores móviles robustas centradas en la eficiencia y la seguridad.
Hogar inteligente e IoT: módulos de bajo consumo Wi-Fi/BLE en PCB pequeñas y rentables.
La electrónica de consumo a menudo adopta estándares de fabricación y fiabilidad de los sectores médico e industrial, en particular en torno a las pruebas y la trazabilidad, lo que mejora la calidad general del producto.
El tiempo de comercialización es una ventaja competitiva en la electrónica de consumo. El prototipado rápido permite un desarrollo conjunto rápido de firmware y hardware e iteraciones ágiles. Asimismo, los apilados personalizados, los recortes mecánicos y las opciones de ensamblaje (por ejemplo, soldadura selectiva, recubrimiento conformado) ayudan a los equipos de producto a diferenciarse por rendimiento y durabilidad.
Ofrecer un ensamblaje integral de PCB, desde la adquisición de la lista de materiales (BOM) hasta la prueba funcional final, reduce los gastos de coordinación y acorta los plazos de entrega. Para las marcas que lanzan productos de temporada o responden a las tendencias del mercado, estas capacidades son esenciales.
Los dispositivos de consumo deben equilibrar el bajo costo con tasas de fallos aceptables. Un control de calidad sólido, que incluye pruebas de ciclo de vida, FMEA y trazabilidad de lotes, reduce las devoluciones. Cuando se producen fallos, ofrecer servicios de reparación y reacondicionamiento de placas PCB electrónicas prolonga la vida útil del producto y apoya los objetivos de sostenibilidad. Los materiales reciclables y los procesos más ecológicos se están convirtiendo en prioridades para los proveedores de PCB de renombre.
Integración de RF y potencia: más diseños de señal mixta en una sola placa.
Pasivos integrados y sistema en encapsulado: reducción de la lista de materiales (BOM) y del área de la placa.
Electrónica flexible: permite nuevos factores de forma vestibles y plegables.
Materiales avanzados: laminados de bajas pérdidas para un mejor rendimiento en alta frecuencia.
Fabricación integral: fabricación, ensamblaje, pruebas y logística combinadas para acelerar los lanzamientos.
Las PCB de electrónica de consumo son la columna vertebral invisible de los dispositivos modernos. Permiten la miniaturización, la transferencia de datos de alta velocidad, la eficiencia energética y los diseños ergonómicos en teléfonos inteligentes, dispositivos vestibles, dispositivos de hogar inteligente y más. Al integrar materiales avanzados, técnicas de diseño HDI y capacidades de fabricación de servicio completo, proveedores comoWEIYUANDA PCBayudan a las marcas a ofrecer productos innovadores, fiables y listos para el mercado.
El prototipado rápido, los apilados personalizados, el ensamblaje flexible y una gestión de calidad sólida ya no son opcionales: son esenciales para seguir el ritmo del competitivo mercado de la electrónica de consumo. Colaborar con unfabricante de PCB de alta calidadgarantiza que los dispositivos funcionen según lo previsto, lleguen rápidamente al mercado y sigan siendo competitivos a nivel mundial.
