En la actual industria electrónica de ritmo acelerado, las placas de circuito impreso (PCB) son la base de casi todos los dispositivos. Si bien las PCB de una sola capa y de doble capa sirven para aplicaciones básicas, la demanda de mayor densidad, estabilidad y rendimiento en sistemas avanzados ha convertido a las PCB de 4 capas en un estándar de la industria.
Una placa PCB de 4 capas bien diseñada ofrece una integridad de señal superior, una mejor compatibilidad electromagnética y una distribución de energía fiable. Desde dispositivos médicos compactos hasta sistemas aeroespaciales robustos, estas placas permiten el desarrollo de productos de próxima generación. Este artículo explora los fundamentos del diseño, la fabricación y las aplicaciones de las PCB de 4 capas, y destaca cómo un fabricante profesional puede garantizar el éxito a largo plazo.

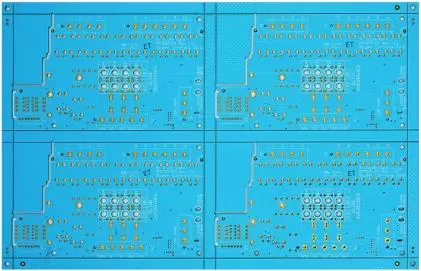

Una PCB de 4 capasPCB de 4 capases una placa de circuito multicapa compuesta por cuatro capas de cobre separadas por aislamiento dieléctrico. A diferencia de una PCB de dos capas, que tiene un espacio de enrutamiento limitado, las capas adicionales en una PCB de 4 capas permiten a los diseñadores optimizar la entrega de energía y el enrutamiento de señales.
Las configuraciones de apilamiento comunes incluyen:
Señal – Tierra – Alimentación – Señal
Tierra – Señal – Alimentación – Tierra
La selección depende de los requisitos de diseño, como la velocidad de la señal, la distribución de energía y el control de EMI. El grosor estándar suele ser de alrededor de 1,6 mm, aunque se pueden fabricar apilamientos más delgados o especializados para dispositivos compactos.
Mejora de la integridad de la señal: los planos de tierra internos proporcionan rutas de retorno más cortas, lo que reduce la diafonía y la distorsión de la señal.
Menor interferencia electromagnética (EMI): la colocación estratégica de los planos minimiza las interferencias, lo que mejora la fiabilidad en aplicaciones sensibles.
Diseño compacto: más capas de enrutamiento permiten circuitos complejos sin aumentar la superficie de la placa.
Distribución de energía mejorada: un plano de alimentación dedicado garantiza una entrega de voltaje estable a los componentes.
Flexibilidad para dispositivos modernos: variantes como los apilamientos de PCB de 4 capas rígido-flexibles y flexibles permiten la integración en carcasas pequeñas e irregulares, como los dispositivos ponibles.
Diseñar unaPrototipo de PCB de 4 capasrequiere seguir reglas de ingeniería estrictas:
Asignación de capas: los planos de tierra deben estar adyacentes a las capas de señal para blindaje.
Impedancia controlada: esencial en diseños de alta frecuencia para imágenes médicas y comunicación móvil.
Gestión térmica: un grosor adecuado del apilamiento de la PCB de 4 capas ayuda a distribuir el calor de manera uniforme.
Separaciones y anchos de pista: seguir las normas IPC garantiza la fabricabilidad.
Los diseñadores profesionales confían enDiseño de PCB de 4 capaslas pautas y las reglas de diseño de PCB de 4 capas para minimizar errores y maximizar la fabricabilidad.
Diseñar una PCB de 4 capas implica más que simplemente añadir capas de cobre adicionales. Los ingenieros se enfrentan a varios desafíos al crear placas fiables para aplicaciones de alto rendimiento. Comprender estos problemas y aplicar las mejores prácticas garantiza un rendimiento y una fabricabilidad óptimos.
1. Gestión de la integridad de la señal en circuitos de alta velocidad
A medida que los dispositivos se vuelven más rápidos y complejos, el enrutamiento de señales de alta velocidad es fundamental. Las longitudes de pista inadecuadas o una mala asignación de capas pueden causar diafonía, reflexiones o pérdida de señal. El uso de un diseño de impedancia controlada y una colocación cuidadosa de los planos de tierra y alimentación mitiga estos riesgos, lo que es especialmente importante en electrónica médica, dispositivos móviles y módulos de IoT.
2. Gestión térmica
Los componentes de alta densidad y la electrónica de potencia generan un calor significativo, lo que puede afectar el rendimiento y la fiabilidad de la PCB. Los diseñadores deben optimizar el grosor del cobre, la disposición de las capas y las estrategias de disipación de calor. Incluir vías térmicas o planos de calor dedicados en un apilamiento de 4 capas puede evitar puntos calientes y garantizar un funcionamiento estable.
3. Complejidad de enrutamiento y densidad de componentes
Los dispositivos electrónicos de consumo compactos y los ponibles suelen requerir una colocación ajustada de los componentes. Utilizar el enrutamiento multicapa de manera eficiente ayuda a minimizar el tamaño de la placa sin comprometer la funcionalidad. Los apilamientos flexibles de PCB de 4 capas permiten doblarse y plegarse, lo que posibilita diseños de productos innovadores manteniendo la integridad de la señal.
4. Normas de cumplimiento y fiabilidad
Para aplicaciones en dispositivos médicos, electrónica automotriz y aeroespacial, las placas deben cumplir rigurosos requisitos normativos y de seguridad. Los diseñadores deben seguir estándares de la industria como IPC-2221 e IPC-6012 para el diseño, el espaciado y la selección de materiales. Una documentación adecuada del diseño de la PCB de 4 capas garantiza una calidad de fabricación repetible y reduce el riesgo de fallos durante las pruebas o el funcionamiento.
5. Colaboración entre los equipos de diseño y fabricación
Una comunicación estrecha entre los diseñadores de PCB y los fabricantes es clave. Revisar las opciones de apilamiento, los tipos de vías, los acabados superficiales y los requisitos de ensamblaje en una fase temprana del diseño evita revisiones costosas posteriores. Para prototipos de entrega rápida y series de producción de bajo volumen, esta colaboración garantiza tanto la fabricabilidad como el rendimiento sin comprometer los plazos.
Al abordar estos desafíos de diseño y aplicar las mejores prácticas, los ingenieros pueden maximizar las ventajas de las PCB de 4 capas, creando placas que equilibran alto rendimiento, compacidad y fiabilidad en una amplia gama de aplicaciones.
La producción de una PCB de 4 capas implica varios pasos avanzados:
Laminación: unión de láminas de cobre y materiales dieléctricos para crear el apilamiento multicapa.
Imagen y grabado: definición de los patrones del circuito mediante fotorresistente y grabado químico.
Taladrado y metalizado: adición de vías para conectar las capas internas y externas.
Acabado superficial: aplicación de recubrimientos como ENIG, HASL u OSP para soldabilidad y durabilidad.
Ensamblaje: montaje de componentes mediante procesos SMT o THT.
Pruebas: pruebas eléctricas y funcionales integrales garantizan la calidad.
Los fabricantes avanzados también ofrecen prototipado rápido, ensamblaje de PCB de 4 capas y servicios llave en mano, lo que reduce el tiempo de comercialización de nuevos productos.
Las PCB de 4 capas se utilizan ampliamente en diagnóstico por imagen, monitorización de pacientes y dispositivos médicos portátiles, donde la precisión de la señal y la fiabilidad son fundamentales.
Los teléfonos inteligentes, las tabletas y los dispositivos ponibles se benefician de los diseños compactos de PCB de 4 capas. Los apilamientos flexibles de 4 capas permiten integrar circuitos de alto rendimiento en diseños ultrafinos. Haga clic aquí paraplaca de circuito impreso 5G
Las ECU automotrices, los sistemas de infoentretenimiento y la aviónica aeroespacial dependen de PCB de cobre de 4 capas duraderas. Su capacidad para soportar la soldadura por reflujo de doble cara y resistir entornos hostiles garantiza un rendimiento a largo plazo. Haga clic aquí paraplaca de circuito impreso para automóvil
Desde las fábricas inteligentes hasta la robótica y las pasarelas de IoT, la fabricación de PCB de 4 capas admite soluciones escalables de grado industrial. Las empresas pueden equilibrar coste, complejidad y funcionalidad al implementar sistemas conectados.
Materiales de alta frecuencia: soporte para aplicaciones 5G e IoT.
Apilamiento de PCB de 4 capas más delgado: dirigido a dispositivos móviles y médicos ultracompactos.
Fabricación ecológica: uso de laminados sostenibles y procesos energéticamente eficientes.
Integración con IA: diseño de PCB de 4 capas impulsado por IA para diseños optimizados y prototipado más rápido.
Elegir al socio adecuado es tan importante como el propio diseño.WEIYUANDA PCBes un fabricante de PCB de 4 capas de confianza con décadas de experiencia, que presta servicio a clientes de los sectores médico, electrónico, móvil, automotriz e industrial.
Capacidades integrales: desde PCB de una sola capa hasta PCB avanzadas de 4 capas, placas multicapa, flexibles y diseños rígido-flexibles.
Servicios personalizados: ofrecemos servicios de diseño de PCB de 4 capas, ingeniería de apilamiento personalizada y soluciones completas de ensamblaje.
Prototipos de entrega rápida: entrega rápida de prototipos de PCB de 4 capas para acelerar el desarrollo de productos.
Fabricación avanzada: instalaciones de precisión para la fabricación de diseños de PCB de 4 capas, soldadura por reflujo de 4 capas y pruebas automatizadas.
Reconocimiento mundial: suministramos soluciones de PCB certificadas y fiables a más de 40 países.
Tanto si necesita un prototipo de PCB de 4 capas para I+D como una fabricación de PCB de 4 capas a gran escala para su implementación comercial, WEIYUANDA garantiza precisión, rapidez y fiabilidad.
Las PCB de 4 capas desempeñan un papel fundamental a la hora de permitir la electrónica de alto rendimiento, ofreciendo un rendimiento eléctrico superior, diseños compactos y una alta fiabilidad. A medida que las industrias siguen demandando soluciones más avanzadas y eficientes, contar con unfabricante de PCB de alta tecnologíaes esencial.
WEIYUANDA PCBcombina experiencia en ingeniería, instalaciones avanzadas y un servicio al cliente receptivo para ofrecer PCB que cumplen los estándares más altos de la industria. Nuestras placas alimentan desde sistemas de imágenes médicas y teléfonos inteligentes hasta aviónica aeroespacial y dispositivos industriales de IoT.
Al elegir WEIYUANDA, obtiene más que un simple proveedor de PCB de 4 capas: asegura un socio estratégico dedicado a ayudarle a llevar la innovación al mercado con precisión, rapidez y confianza.
