    Las placas de circuito impreso (PCB) son la base de los dispositivos electrónicos modernos, y las PCB de doble capa se han consolidado como una solución versátil para equilibrar rendimiento, costo y flexibilidad de diseño. Una PCB de doble cara, con pistas de cobre conductoras en ambos lados, permite a los ingenieros enrutar circuitos más complejos en espacios compactos, lo que la hace ideal para electrónica médica, dispositivos de consumo, sistemas automotrices y aplicaciones de IoT industrial.


    En comparación con las placas de una sola cara, las placas de circuito impreso de doble capa permiten una mayor densidad de circuitos, una mejor integridad de la señal y una gestión térmica mejorada. Sirven como un paso intermedio hacia diseños multicapa más complejos, al tiempo que ofrecen rentabilidad y escalabilidad. Este artículo explora los fundamentos de la fabricación de PCB de doble capa, los procesos de diseño y ensamblaje, las aplicaciones en distintos sectores, las tendencias futuras y por qué asociarse con un fabricante confiable es esencial para el éxito.


    ¿Qué es una PCB de doble capa?


    Una PCB de doble capa (también llamada placa de circuito de doble cara o PCB de doble cara) es una placa de circuito impreso con capas conductoras tanto en la superficie superior como en la inferior. Las señales entre capas se conectan mediante orificios pasantes metalizados (PTH), lo que permite diseños de circuito compactos y eficientes.

    Características clave:

    • Cobre revestido de doble cara– Ambos lados proporcionan vías para la distribución de energía y el enrutamiento de señales.

    • Factor de forma compacto– Permite una mayor densidad de componentes sin aumentar el tamaño de la placa.

    • Rendimiento eléctrico mejorado– Diafonía reducida, conexión a tierra optimizada y mejor control de EMI en comparación con las placas de una sola capa.

    • Flexibilidad de diseño– Admite circuitos integrados con mayor número de pines, circuitos de señal mixta, módulos de RF y electrónica de potencia.

    • Doble cara – Los prototipos de PCB a menudo logran el equilibrio perfecto entre funcionalidad, fabricabilidad y costo, lo que los hace adecuados tanto para el desarrollo de productos en etapas tempranas como para la producción en masa.


    Proceso de fabricación de PCB de doble capa


    Producir una fiablePCB de doble capaimplica varios pasos precisos, cada uno crítico para lograr rendimiento y durabilidad.


    1. Preparación del material

    El proceso comienza con una placa revestida de cobre de doble cara. Los sustratos comunes incluyen FR-4 para electrónica general, poliimida para aplicaciones flexibles y materiales con respaldo de aluminio para dispositivos de alta potencia.PCB con base de aluminiose utilizan ampliamente en iluminación LED, sistemas automotrices y fuentes de alimentación debido a su excelente disipación de calor.


    2. Imagen y grabado

    Ambos lados del laminado de PCB se recubren con fotorresistente y se modelan mediante exposición UV. El cobre no protegido se elimina por grabado, formando pistas conductoras precisas.


    3. Taladrado y metalizado PTH

    Las microvías y los orificios pasantes conectan las capas superior e inferior. Estas vías se metalizan con cobre, creando conexiones eléctricas estables, conocidas como PCB PTH de doble cara.


    4. Laminación y aplicación de máscara de soldadura

    Las capas se laminan juntas, se recubren con una máscara de soldadura para evitar cortocircuitos y se protegen con acabados superficiales para mayor durabilidad y soldabilidad.


    5. Acabado superficial e impresión

    Acabados como ENIG, HASL u OSP mejoran la soldabilidad. La serigrafía etiqueta componentes, puntos de prueba e identificadores.


    6. Ensamblaje y reflujo

    Los componentes se montan en ambos lados mediante ensamblaje SMT de doble cara o soldadura de orificios pasantes. La soldadura por reflujo garantiza conexiones seguras y mantiene una alineación precisa para diseños miniaturizados.


    7. Pruebas y aseguramiento de la calidad

    Las pruebas integrales validan el rendimiento eléctrico, la estabilidad térmica y la fiabilidad mecánica. Las pruebas funcionales, la inspección por rayos X y las simulaciones de vibración o ciclado térmico son prácticas habituales para garantizar la durabilidad a largo plazo.


    Ventajas de las PCB de doble capa


    • Mayor densidad de circuitos– Ideales para diseños compactos como monitores médicos, teléfonos inteligentes y electrónica portátil.

    • Fiabilidad mejorada– Las conexiones PTH y las pistas de cobre proporcionan estabilidad a largo plazo.

    • Rentable– Admite diseños más complejos que las placas de una sola capa sin el mayor costo de las PCB multicapa.

    • Versatilidad– Adecuadas para aplicaciones analógicas, digitales, de RF y de señal mixta.

    • Escalabilidad– Desde placas PCB prototipo de doble cara hasta series de producción en masa.


    Tipos de placas PCB de doble cara


    • Placa PCB revestida de cobre de doble cara– Opción estándar para electrónica general, dispositivos móviles y controladores industriales.

    • PCB de aluminio de doble cara– Ofrece una disipación de calor superior, ideal para LED de alta potencia, electrónica automotriz y fuentes de alimentación.

    • PCB flexible de doble cara– Placas flexibles para dispositivos portátiles, teléfonos plegables e implantes médicos.

    • PCB prototipo de doble cara– Placas de entrega rápida para verificación de diseño y pruebas en etapas tempranas.


    Aplicaciones en todos los sectores


    • Electrónica médica

    PCB de doble capason fundamentales en sistemas de diagnóstico por imágenes, monitores portátiles y dispositivos implantables. El ensamblaje de PCB personalizado garantiza fiabilidad y cumplimiento de estrictas normas médicas. Las placas con respaldo de aluminio ayudan a disipar el calor de sensores médicos de alta potencia, mientras que las PCB flexibles se adaptan a carcasas compactas o irregulares.

    • Electrónica de consumo y móvil

    Los teléfonos inteligentes, los dispositivos portátiles, los auriculares inalámbricos y las tabletas dependen de PCB de doble cara para mantener una alta densidad de circuitos sin aumentar el tamaño. Las PCB flexibles permiten diseños ergonómicos de dispositivos, mientras que los prototipos de entrega rápida aceleran el tiempo de comercialización.

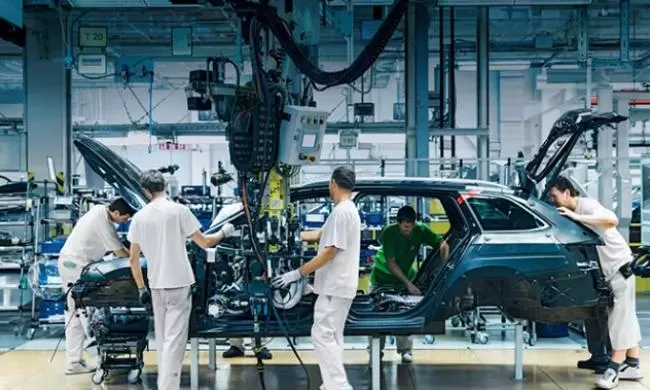

    • Automoción y aeroespacial

    Doble caraPCB de cobre pesadose utilizan en unidades ECU, iluminación automotriz y sistemas de cabina. Su alta durabilidad, gestión térmica y soldadura por reflujo de doble cara precisa los hacen adecuados para condiciones adversas, resistencia a vibraciones y aplicaciones críticas para la seguridad.



    placa de circuito para automóvil

    • Sistemas industriales e IoT

    La fabricación de PCB de doble capa admite controladores de fábricas inteligentes, pasarelas IoT, robótica y sensores industriales. El equilibrio entre costo y rendimiento las hace ideales para producción escalable, integrando múltiples funciones en una sola placa.



    placa PCB para automóvil

    Tendencias futuras en la fabricación de PCB de doble cara


    • Ensamblaje SMT de doble cara miniaturizado– Adaptación a los requisitos de IoT, 5G y dispositivos portátiles.

    • Materiales ecológicos– Adopción de laminados libres de halógenos y sustratos sostenibles.

    • Diseño de PCB mejorado con IA– Optimización de la ubicación de vías, rutas térmicas e integridad de la señal.

    • Prototipado rápido avanzado– Ciclos de desarrollo más cortos para prototipos de PCB de doble cara aceleran la innovación.

    • Soluciones híbridas de aluminio y flexibles– Combinación de rendimiento térmico con flexibilidad de diseño para dispositivos de alto rendimiento.


    Asociarse con WEIYUANDA PCB para soluciones de PCB de doble capa


    Para empresas que diseñan electrónica médica, de consumo, automotriz, aeroespacial o industrial, seleccionar unfabricante de PCB de alta tecnologíaes tan importante como el propio diseño de la placa.WEIYUANDA PCBofrece soluciones integrales de PCB de doble capa:


    1. Línea de productos integral– Desde PCB de una sola capa hasta de doble capa, multicapa, rígidas-flexibles, con respaldo de aluminio y flexibles.

    2. Servicios de PCB personalizados– Soporte integral que incluye diseño, fabricación, ensamblaje de PCB de doble cara, impresión y prototipado.

    3.Experiencia en entregas rápidas– Prototipos rápidos y producción acelerada de PCB de doble cara para lanzamientos de productos rápidos.

    4. Instalaciones avanzadas– Líneas SMT automatizadas, taladrado de precisión, soldadura por reflujo de doble cara y laboratorios de pruebas internos.

    5. Experiencia en el sector– Al servicio de los sectores de dispositivos médicos, automoción, aeroespacial, electrónica de consumo e IoT industrial.

    6. Calidad y cumplimiento– Certificaciones internacionales, procedimientos de inspección estrictos y cumplimiento de normas de seguridad y rendimiento.

    Ya sea para un prototipo de PCB de doble cara o para la fabricación a gran escala de PCB de doble capa, WEIYUANDA garantiza soluciones fiables, escalables y rentables.


    Conclusión


    Las PCB de doble capa y de doble cara forman la columna vertebral de la electrónica moderna, proporcionando un equilibrio entre rendimiento, tamaño y costo. Desde dispositivos médicos portátiles hasta unidades de control automotrices, estas placas permiten una mayor densidad de circuitos, una mejor gestión térmica y diseños compactos. Los avances en soldadura por reflujo de doble cara, ensamblaje SMT y prototipado rápido están acelerando aún más los ciclos de innovación.


    El éxito en electrónica requiere tanto tecnología como un socio capaz.WEIYUANDA PCBofrece ingeniería de precisión, entregas rápidas y soluciones flexibles para la fabricación y el ensamblaje de PCB de doble cara. Con décadas de experiencia, alcance global y compromiso con la calidad, WEIYUANDA PCB es más que un fabricante: es un socio estratégico que impulsa la innovación en todos los sectores.
