Respuesta rápida:Un apilado estándar de PCB de aluminio utiliza una capa de circuito de cobre, un dieléctrico térmicamente conductor y una base de aluminio. El apilado debe equilibrar la capacidad de conducción de corriente, la transferencia de calor, el aislamiento eléctrico, la rigidez mecánica, la fabricabilidad y el coste.

Una placa de aluminio puede parecer simple desde el exterior, pero pequeños cambios en el peso del cobre, el espesor del dieléctrico, el grado del material o el espesor del núcleo pueden producir grandes diferencias en la temperatura, el aislamiento de tensión, la planitud y el comportamiento de montaje.
Esta guía explica cada capa, compara construcciones habituales y proporciona una lista de verificación práctica de especificaciones para proyectos de LED, automoción, industriales y de electrónica de potencia.

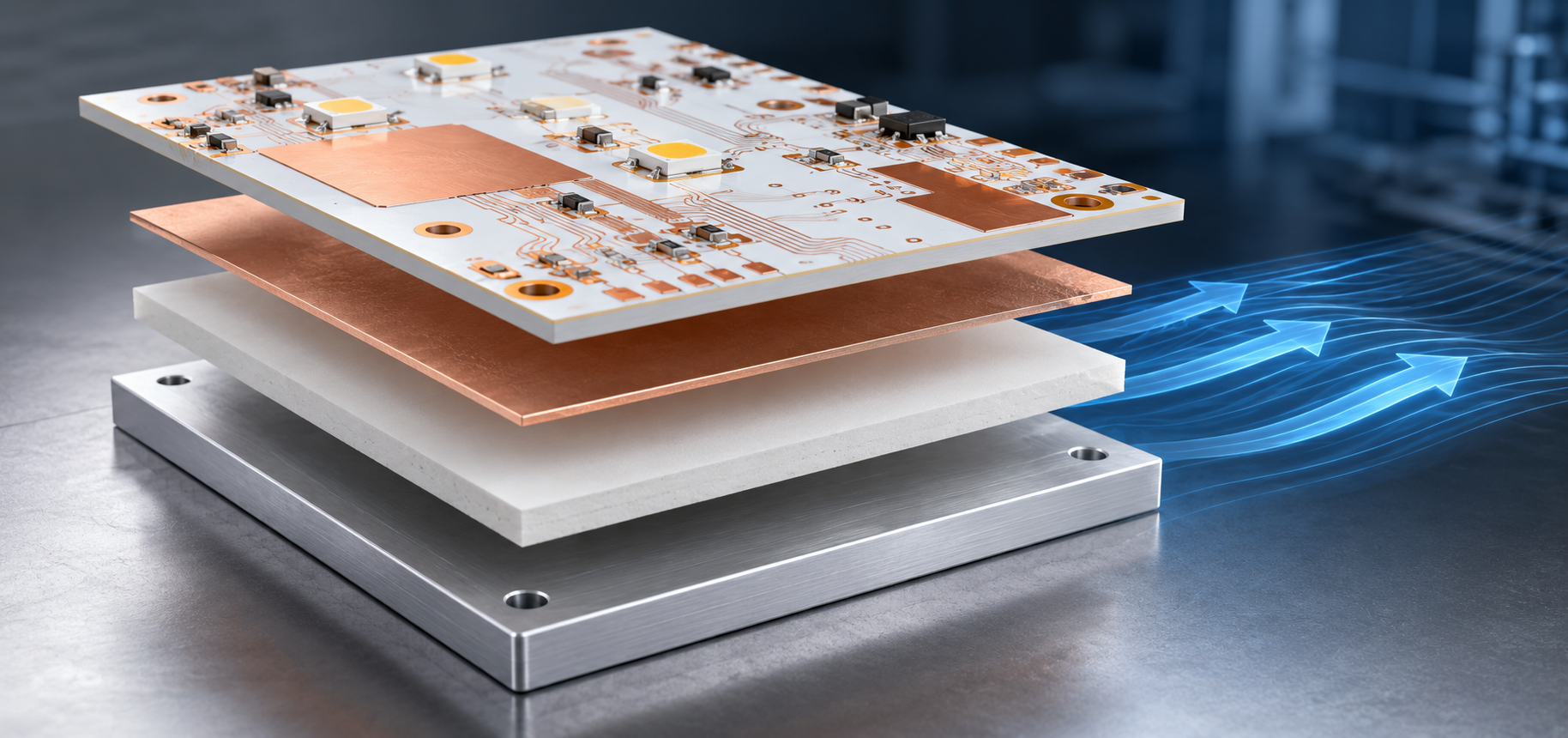

La construcción básica de una sola capa consiste en una máscara de soldadura y una serigrafía sobre un circuito de cobre grabado, una capa de aislamiento eléctrico térmicamente conductora y una base de aluminio.
El cobre transporta las señales y la corriente, y también difunde el calor por la superficie de la placa. El dieléctrico une el circuito al núcleo metálico, aísla eléctricamente el cobre y transfiere el calor verticalmente. La base de aluminio proporciona soporte mecánico y distribuye el calor hacia la carcasa o el disipador térmico.
Esta construcción se denomina comúnmente PCB con núcleo de aluminio o PCB con núcleo metálico. Se utiliza ampliamente cuando un laminado orgánico convencional no puede disipar el calor con suficiente eficiencia de los LED o de los componentes de potencia.
La capa de cobre debe dimensionarse para la corriente eléctrica, la caída de tensión, la difusión térmica, la capacidad de grabado y la geometría de las almohadillas de los componentes.
Un mayor peso de cobre puede soportar más corriente y mejorar la distribución lateral del calor, pero también modifica la compensación de grabado, la línea y separación mínimas, la definición de las almohadillas y el coste. Los estrechamientos locales del cobre cerca de terminales o componentes de potencia pueden calentarse incluso cuando la cobertura media de cobre es grande.
Para una placa de circuito impreso de aluminio personalizada, el patrón de cobre debe revisarse junto con el mapa térmico. de WYDfabricación de PCB de aluminiola página se puede utilizar para analizar las opciones disponibles de cobre, espesor, acabado y prototipos.
La capa dieléctrica de un PCB de aluminio suele ser la capa más importante porque debe proporcionar aislamiento eléctrico y transferencia térmica al mismo tiempo.
Un dieléctrico más delgado generalmente reduce la resistencia térmica, pero el espesor mínimo práctico depende de la construcción del material, la topografía del cobre, la tensión de trabajo, las condiciones de sobretensión, la tensión de prueba y la tolerancia de fabricación. Un material de alta conductividad solo es útil cuando sus datos están vinculados a un grado específico y a un método de ensayo.
Los ingenieros deben especificar la rigidez dieléctrica requerida y el objetivo térmico en lugar de pedir la capa más delgada posible. El fabricante puede recomendar entonces un material que ofrezca una ventana de proceso repetible.
La base de aluminio controla la rigidez, la planitud, la masa, la difusión del calor, el comportamiento de mecanizado y la conexión mecánica con el producto final.
Los núcleos delgados reducen el peso y se adaptan a conjuntos compactos, mientras que los núcleos más gruesos resisten el alabeo y proporcionan una plataforma más resistente para placas grandes, conectores pesados o vibraciones. La mejor elección depende de las dimensiones de la placa, los puntos de montaje, los recortes, el método de separación de paneles, el diseño de la carcasa y el área de interfaz térmica.
La selección de la aleación puede influir en la resistencia, la maquinabilidad, la calidad superficial y la disponibilidad de suministro. Debe tratarse como parte de la especificación mecánica y no seleccionarse únicamente por su conductividad volumétrica.
Las placas de una sola capa ofrecen la ruta de calor más sencilla y son la construcción de aluminio más común, mientras que las versiones de dos y varias capas añaden densidad de enrutamiento a costa de una estructura de aislamiento e interconexión más compleja.
Construcción |
Mejor aplicación |
Ventajas principales |
Riesgos de diseño clave |
PCB de aluminio de una sola capa |
Módulos LED, conversión de potencia, lámparas de automoción, subcircuitos de control de motores |
Ruta térmica directa, menor coste, modelado térmico más sencillo |
Densidad de enrutamiento limitada y una sola capa de circuito de cobre |
PCB de aluminio de dos capas |
Densidad de enrutamiento moderada con refrigeración mediante base metálica |
Más flexibilidad de enrutamiento y opciones de interconexión metalizada |
Estructura dieléctrica más compleja, aislamiento de vías y control del proceso |
PCB de aluminio multicapa |
Diseños compactos de altas prestaciones que requieren difusión del calor mediante base metálica |
Combina la densidad de enrutamiento con una capa metálica de difusión del calor |
Mayor coste, revisión DFM más larga, rutas térmicas y de aislamiento complejas |
PCB con núcleo de cobre o base metálica especial |
Flujo de calor muy alto o requisitos mecánicos especializados |
Difusión del calor o rendimiento mecánico potencialmente más fuertes |
Coste del material, peso, mecanizado y capacidad del proveedor |
Un apilado para iluminación debe priorizar una temperatura uniforme, una salida estable de LED, una máscara de soldadura adecuada y una fijación fiable al cuerpo de la luminaria. Lasolución de PCB para iluminaciónpágina es una referencia interna útil para adaptar la construcción de la placa a farolas, iluminación de automoción, luminarias industriales y luminarias comerciales.
Un apilado para electrónica de potencia debe revisar además la densidad de corriente, el aislamiento, la tensión de conmutación, las líneas de fuga y las distancias de aislamiento, los terminales pesados y las pérdidas locales de los semiconductores. La sujeción mecánica y la presión de la interfaz térmica suelen merecer la misma atención que la especificación del laminado.
Los diseños de automoción e industriales también deben tener en cuenta los ciclos térmicos, las vibraciones, la exposición a la humedad, la carga del conector y los requisitos de trazabilidad.
Una RFQ completa permite al fabricante evaluar el diseño eléctrico, térmico y mecánico antes de pedir el material.
· Datos Gerber u ODB++, plano de fabricación y requisitos de panel.
· Contorno de la placa, tolerancia de espesor, espesor del aluminio y aleación preferida si está controlada.
· Peso del cobre, línea y separación mínimas, tamaños de orificio acabados y acabado superficial.
· Material dieléctrico o conductividad requerida, espesor y rigidez dieléctrica.
· Tensión de trabajo, tensión de prueba, restricciones de líneas de fuga y distancias de aislamiento.
· Mapa de potencia de los componentes, temperatura ambiente máxima y método de refrigeración.
· Requisitos de planitud, mecanizado, avellanado, corte en V, fresado y separación de paneles.
· Cantidad de prototipos, previsión de producción, nivel de inspección e informes requeridos.
Antes de la liberación, solicite una revisión DFM del apilado completo.capacidad de WYD PCBla información describe los recursos de inspección y fabricación que pueden respaldar la evaluación de prototipos y producción.
La estructura más común es circuito de cobre, dieléctrico térmico y base de aluminio, con máscara de soldadura y serigrafía en el lado del circuito.
El dieléctrico controla con frecuencia la resistencia térmica a través de la placa porque debe ser eléctricamente aislante y es mucho menos conductor que el núcleo metálico.
Sí. Las estructuras de base metálica de dos y varias capas son posibles, pero requieren un control más complejo del aislamiento, las vías, la laminación y el DFM.
No. Puede mejorar la capacidad de corriente y la difusión del calor, pero puede aumentar el coste y reducir la capacidad de características finas. El cobre debe adaptarse a los requisitos de corriente, enrutamiento, térmicos y de grabado.
La elección depende del tamaño de la placa, la rigidez, el montaje, las vibraciones, el peso, el mecanizado y el área de difusión del calor. Debe seleccionarse junto con el diseño de la carcasa y el conjunto.
Envíe Gerber u ODB++, notas de fabricación, plano de la placa, requisitos de cobre, objetivos dieléctricos y de tensión, información de potencia y el concepto de refrigeración mecánica.
