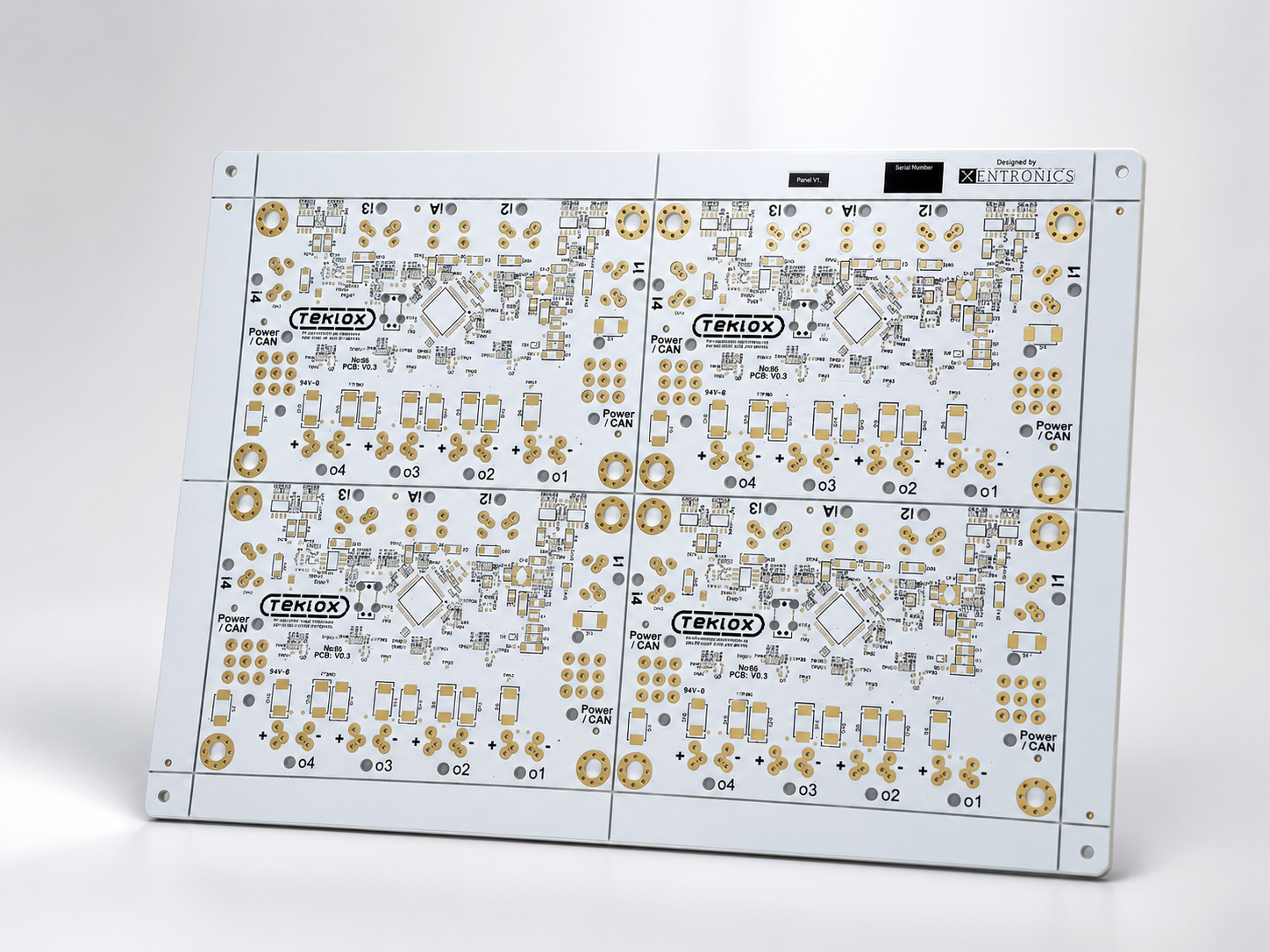

Para iluminación LED, electrónica automotriz, módulos de potencia, equipos de telecomunicaciones y dispositivos compactos de alta potencia, la gestión térmica suele ser uno de los primeros riesgos de diseño que se deben evaluar. Cuando el calor no puede disiparse eficientemente de los LED, los circuitos integrados de potencia, los MOSFET, los rectificadores, los convertidores o los circuitos de controladores, el producto final puede presentar una salida inestable, envejecimiento más rápido, tensión en las uniones soldadas o fallos en campo. Por eso muchos clientes OEM buscan soluciones de PCB de aluminio en China al desarrollar electrónica que requiere tanto disipación de calor como estabilidad mecánica.
Un PCB de aluminio no es simplemente una placa FR-4 con una placa metálica adherida. Es una estructura de PCB con núcleo metálico diseñada para crear una ruta térmica más corta desde los componentes que generan calor hasta la base de aluminio. Para proyectos con alta carga térmica, el fabricante debe comprender en conjunto la construcción de la placa, la capa dieléctrica, el espesor del cobre, el acabado superficial, el proceso de ensamblaje y las condiciones reales de la aplicación.
Este artículo ha sido revisado para centrarse menos en afirmaciones repetidas de proveedores y más en lo que los clientes realmente deben verificar al elegir un fabricante de PCB de aluminio en China.
La intención de búsqueda detrás de PCB de aluminio en China suele ser práctica. Los clientes no solo buscan un precio unitario más bajo. A menudo necesitan un socio de fabricación que pueda respaldar la validación de prototipos, una comunicación rápida, sugerencias de materiales, producción en lotes pequeños y pedidos repetidos estables.
China cuenta con una cadena de suministro madura para la fabricación de PCB, lo que puede facilitar el acceso a diferentes laminados con base de aluminio, grosores de cobre, espesores de placa, opciones de máscara de soldadura y acabados superficiales. Para módulos LED, placas de fuentes de alimentación, unidades de control automotriz y equipos de telecomunicaciones, esta cadena de suministro puede acortar el tiempo de desarrollo cuando el proveedor también ofrece retroalimentación de ingeniería.
Sin embargo, la electrónica con alta carga térmica no debe tratarse como un pedido genérico de PCB. Un fabricante confiable de PCB de aluminio debe poder analizar la carga térmica, la ubicación de los componentes, el rendimiento del dieléctrico, el grosor del cobre, el método de montaje y los requisitos de inspección antes de comenzar la producción.
Una forma útil de evaluar a un fabricante es preguntar si el equipo puede explicar claramente la construcción de capas del PCB de aluminio. En la mayoría de los proyectos de LED y electrónica de potencia, la placa incluye una capa de circuito de cobre, una capa dieléctrica térmicamente conductora y una base de aluminio. Estas capas deben funcionar en conjunto: la capa de cobre conduce la corriente, la capa dieléctrica transfiere calor manteniendo el aislamiento y la base de aluminio disipa el calor hacia la carcasa o el disipador térmico.
La capa dieléctrica es especialmente importante porque afecta directamente la resistencia de aislamiento y la transferencia de calor. Si la capa dieléctrica es térmicamente demasiado débil, la base de aluminio no puede rendir bien incluso si la placa metálica en sí es gruesa. Si el peso del cobre no se ajusta a la demanda de corriente, la placa puede generar un exceso de calor alrededor de las pistas o pads de potencia.
Capa |
Función principal |
Qué confirmar antes de la producción |
Capa de circuito de cobre |
Conduce la corriente y conecta los componentes |
Peso del cobre, ancho de pista, diseño de pads, soldabilidad |
Capa dieléctrica térmica |
Transfiere calor manteniendo el aislamiento eléctrico |
Grado de conductividad térmica, espesor del dieléctrico, rendimiento de aislamiento |
Base de aluminio |
Disipa el calor y proporciona soporte mecánico |
Espesor de la base, planitud, método de montaje, requisito de superficie |
La conductividad térmica describe la eficiencia con la que el calor puede moverse a través de un material. En un PCB de aluminio, el calor generado por los LED o los componentes de potencia se mueve desde los pads de los componentes hacia la capa de cobre, atraviesa la capa dieléctrica térmicamente conductora y luego se distribuye en la base de aluminio.
Un grado más alto de conductividad térmica puede ayudar a reducir la resistencia térmica, pero no debe evaluarse de forma aislada. Los clientes también deben considerar el espesor del dieléctrico, el espesor del cobre, el tamaño de la placa, la densidad de potencia de los componentes, la temperatura ambiente y si el PCB está montado en una carcasa o en un disipador térmico. En proyectos reales, una construcción equilibrada es más útil que simplemente elegir el número más alto de una hoja de datos.
Antes de confirmar un fabricante de PCB de aluminio, los clientes deben revisar las capacidades prácticas de fabricación y comunicación en lugar de comparar solo el precio unitario.
· Capacidad de capas: estructuras de PCB con base de aluminio de una sola capa, doble capa o más complejas según la densidad del diseño.
· Selección de materiales: laminado con base de aluminio, capa dieléctrica, peso del cobre y espesor de placa adecuados para la carga térmica real.
· Acabado superficial: OSP, ENIG, estaño por inmersión u otros acabados según el proceso de soldadura y los requisitos de vida útil.
· Capacidad de inspección: AOI, inspección por rayos X, prueba con sonda móvil y control de procesos para aplicaciones de alta fiabilidad.
· Respuesta de ingeniería: capacidad para revisar archivos Gerber, construcción de capas, peso del cobre, entorno de aplicación y expectativas de entrega antes de la producción.
En la iluminación LED, el PCB de aluminio ayuda a alejar el calor de los chips LED y los circuitos de controladores, lo que favorece un brillo más estable, una mejor consistencia del color y una vida útil más larga. En la electrónica automotriz, puede utilizarse en módulos de iluminación, circuitos de control de motores y otras áreas expuestas a cambios de temperatura y vibraciones.
La electrónica de potencia es otra área de aplicación importante. Los rectificadores, inversores, fuentes de alimentación conmutadas, convertidores y módulos de potencia a menudo combinan alta corriente con calor concentrado. Un diseño adecuado de PCB de aluminio puede reducir el estrés térmico alrededor de los componentes de potencia y favorecer un funcionamiento más estable.
Los equipos de telecomunicaciones y los dispositivos de consumo compactos también pueden beneficiarse de una construcción con base de aluminio cuando el calor debe controlarse en un espacio limitado. Debido a que cada aplicación tiene condiciones diferentes, los clientes deben evitar usar una especificación estándar para todos los proyectos.
WEIYUANDA PCB tiene más de 20 años de experiencia en la fabricación de PCB, abarcando HDI multicapa, PCB de alta frecuencia, IMS y proyectos personalizados de PCB con base de aluminio. Para proyectos personalizados de PCB de aluminio, los clientes pueden compartir archivos Gerber, requisitos de construcción de capas, peso del cobre, espesor de la placa, acabado superficial, entorno de aplicación, carga térmica esperada y volumen de producción para la revisión de ingeniería.
En lugar de solo cotizar a partir de un dibujo, el equipo de ingeniería puede ayudar a revisar la viabilidad de fabricación y respaldar una solución de PCB más adecuada para la aplicación. Esto es especialmente valioso para los clientes OEM que pasan de la validación de prototipos a la producción en serie.
Obtenga más información sobre WEIYUANDA customCapacidades de fabricación de PCB de aluminioo contacte alEquipo de WEIYUANDA PCBpara revisión de ingeniería y soporte de cotización.
Elegir el fabricante adecuado de PCB de aluminio en China requiere más que comparar precios. Los clientes deben evaluar la comprensión de la construcción de capas, el conocimiento de la conductividad térmica, la selección de materiales, el peso del cobre, el acabado superficial, la capacidad de pruebas, la experiencia en aplicaciones y la respuesta de ingeniería.
Para iluminación LED, electrónica automotriz, módulos de potencia, equipos de telecomunicaciones y dispositivos de potencia compactos, un PCB de aluminio bien diseñado puede mejorar la disipación de calor, la fiabilidad mecánica y el rendimiento del producto a largo plazo. El socio adecuado debe ayudar a los clientes a conectar el diseño térmico, la fabricabilidad, el control de calidad y la entrega en una solución práctica.
