Respuesta rápida:Una PCB de cobre grueso soporta alta corriente al aumentar la sección transversal del conductor y disipar el calor, pero el peso de cobre por sí solo no determina la capacidad. El ancho de pista, la posición de la capa, la elevación de temperatura, el flujo de aire, los terminales, las vías, el equilibrio de cobre y la ruta térmica completa deben evaluarse en conjunto. |

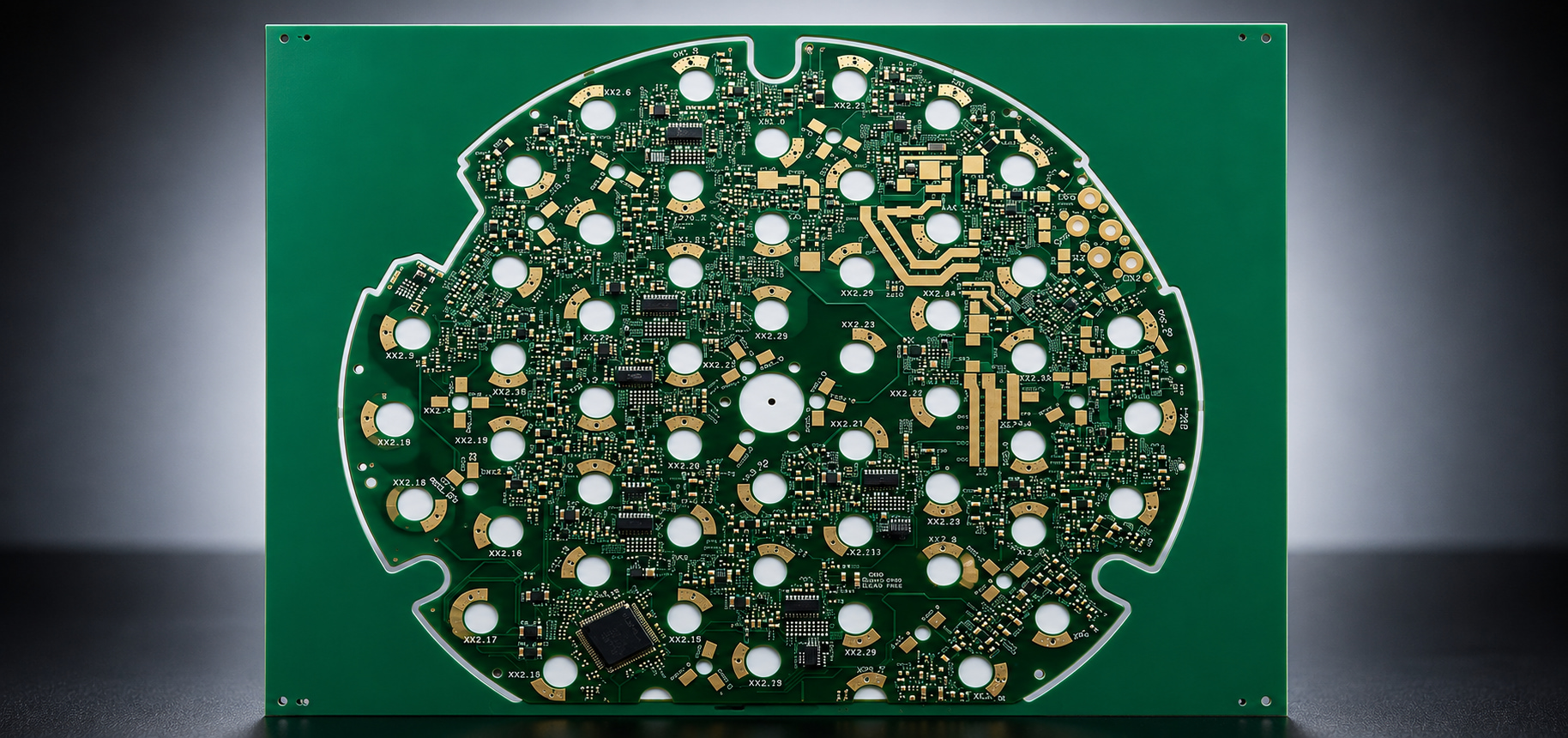

Las fuentes de alimentación, inversores, convertidores, variadores de motores, sistemas de baterías, controles industriales y equipos de protección a menudo manejan corrientes que superan el rango práctico de las pistas ordinarias de placas de señal.
Una PCB de cobre grueso bien diseñada para aplicaciones de fuentes de alimentación puede combinar circuitos de control y rutas de alta corriente en un solo ensamblaje, reducir el cableado externo de barras, mejorar la robustez mecánica y favorecer una mejor distribución térmica. El diseño debe validarse frente a condiciones reales de operación y falla.
Una PCB de cobre grueso utiliza un cobre sustancialmente más grueso que una placa convencional; en términos prácticos de compra, suele comenzar en torno a 3 oz de cobre acabado, aunque las definiciones de los proveedores y los rangos alcanzables varían.
El cobre añadido puede utilizarse en capas externas, capas internas, regiones seleccionadas, orificios metalizados o una combinación de estas estructuras. Un diseño puede incluir zonas de alta corriente junto a áreas de control con cobre estándar, pero las construcciones con cobre mixto requieren una revisión cuidadosa del grabado, metalizado, laminación, relleno de resina y equilibrio de cobre.
El objetivo principal no es simplemente hacer la placa más pesada. Es crear rutas de corriente confiables, una elevación de temperatura aceptable, interconexiones fuertes y una geometría de conductor fabricable.
El peso del cobre aumenta el espesor del conductor y, por lo tanto, la sección transversal, lo que puede reducir la resistencia y el calentamiento I²R cuando el ancho y la longitud no cambian.
La capacidad de corriente no es un valor universal de «amperios por onza». Depende del ancho de pista, el espesor del cobre, la ubicación interna o externa, la elevación de temperatura permitida, la temperatura ambiente, el material de la placa, el cobre adyacente, el flujo de aire, el ciclo de trabajo y la forma en que el calor sale del ensamblaje. La norma IPC-2152 es la referencia de la industria para determinar la capacidad de conducción de corriente en el diseño de placas impresas.
Un diseño de PCB de alta corriente debe basarse en un límite definido de elevación de temperatura y verificarse con el apilado real. Las transiciones estrechas, los radios de alivio térmico, las almohadillas de conectores, los eslabones fusibles, las matrices de vías y los estrechamientos pueden convertirse en los puntos más calientes incluso cuando el conductor principal es ancho.
El mejor conductor es aquel que cumple los requisitos eléctricos, térmicos, de espaciado y de fabricación con un margen suficiente.
Aumentar el ancho de pista suele ser más rentable que aumentar el peso del cobre cuando se dispone de área de placa. El cobre grueso resulta valioso cuando el espacio es limitado, se necesita resistencia mecánica, debe aumentar la corriente en los orificios metalizados o el diseño se beneficia de estructuras de barras integradas.
Utilice simulación o una herramienta de diseño basada en IPC para la primera estimación y luego revise el resultado con el fabricante. Las pruebas térmicas del prototipo deben incluir carga continua, carga pico, condiciones de falla o sobretensión cuando corresponda y la temperatura ambiente máxima esperada.
Factor de diseño |
Efecto sobre el rendimiento |
Pregunta de revisión |
Espesor de cobre acabado |
Cambia la sección transversal del conductor, la dificultad de grabado y la geometría de los elementos metalizados |
¿El valor especificado es cobre base o cobre acabado? |
Ancho y longitud de pista |
Afecta directamente la resistencia y la caída de tensión |
¿Dónde están las secciones de alta corriente más estrechas? |
Capa interna frente a externa |
Los conductores internos suelen disipar el calor con menos eficacia |
¿Puede la ruta principal de potencia usar cobre externo o planos más grandes? |
Estructura de vías y orificios metalizados |
Transfiere corriente entre capas y puede crear cuellos de botella |
¿Son adecuados el tamaño del orificio, el espesor del metalizado y la cantidad de vías? |
Elevación de temperatura permitida |
Define el objetivo de diseño térmico |
¿Qué temperatura máxima de conductor y componente es aceptable? |
Interfaz de terminales y conectores |
La resistencia de contacto puede dominar el calentamiento local |
¿Están controlados el tamaño de las almohadillas, el metalizado, la presión de los sujetadores y la corriente nominal? |
El cobre grueso extiende y conduce el calor, pero la placa aún necesita una ruta definida hacia el aire circundante, el chasis, la placa fría o el disipador de calor.
Los semiconductores de potencia, rectificadores, derivaciones, transformadores, inductores y conectores pueden crear puntos calientes concentrados. Utilice áreas amplias de cobre, bucles de corriente cortos, vías térmicas apropiadas, contacto metálico directo donde se permita y una ubicación de componentes que evite que los circuitos de control sensibles al calor queden junto a los dispositivos más calientes.
La WYDPCB de cobre gruesola página describe opciones de fabricación para estructuras de cobre grueso, mientras que lasolución de PCB para fuentes de alimentación de energíapágina conecta esas capacidades con aplicaciones de inversores, convertidores, rectificadores y de alta corriente.
La alta corriente y la alta tensión son problemas de diseño separados: el cobre grueso puede reducir la resistencia del conductor, pero no sustituye un diseño adecuado de espaciado eléctrico y aislamiento.
La tensión de trabajo, el grado de contaminación, el grupo de material, la altitud, la categoría de sobretensión, el recubrimiento, las ranuras y las normas de producto aplicables pueden afectar la línea de fuga y la distancia de aislamiento. El grabado de cobre grueso también cambia la geometría de las paredes laterales del conductor, por lo que se deben considerar la capacidad de fabricación y el espaciado final después del procesamiento.
Cuando los circuitos de potencia y de control comparten una placa, defina claramente los límites de aislamiento y evite enrutar pistas de detección de bajo nivel a través de rutas ruidosas de corriente conmutada. Las conexiones Kelvin para derivaciones de corriente y rutas de retorno controladas pueden mejorar la precisión de la medición.
Los diseños de cobre grueso necesitan DFM temprano porque la distribución del metalizado, la compensación de grabado, el relleno de resina, la presión de laminación, la fiabilidad de las paredes de los orificios, la cobertura de la máscara de soldadura y la planitud de la placa son más exigentes que en las placas estándar.
Proporcione los requisitos de cobre acabado por capa, el apilado, el ancho y espaciado mínimos del conductor, las suposiciones de corriente de las vías, las dimensiones de los orificios metalizados, la tolerancia, el acabado superficial, las restricciones del panel y los criterios de aceptación. Las pruebas eléctricas deben combinarse con revisión de sección transversal, AOI, inspección dimensional y cualquier validación térmica o de carga de corriente requerida.
Capacidad de PCB de WYDLa información puede respaldar una discusión sobre inspección y control de procesos antes de la preparación de herramientas. Para la cotización, incluya Gerber u ODB++, notas de fabricación, mapa de corrientes, límites de tensión, elevación de temperatura esperada y volumen de producción.
Muchos compradores usan 3 onzas o más como umbral práctico, pero las definiciones varían. Indique siempre el espesor de cobre acabado requerido por capa.
No. La capacidad de corriente también depende del ancho, la ubicación de la capa, la elevación de temperatura, el flujo de aire, el cobre circundante, la longitud y la ruta térmica.
Sí, son posibles placas de función mixta, pero el equilibrio de cobre, el espaciado, el grabado, la laminación, el control de ruido y el DFM se vuelven más complejos.
Los diseñadores pueden usar orificios metalizados, matrices de vías, estructuras rellenas de cobre, conexiones a presión, terminales o características de barras integradas. El método elegido debe verificarse en cuanto a densidad de corriente y fiabilidad.
Proporcione el apilado, el cobre acabado por capa, los mapas de corriente y tensión, el límite de elevación de temperatura, la geometría mínima, los requisitos de orificios, el acabado superficial, el dibujo mecánico y los criterios de prueba.
Pruebe la caída de tensión y la temperatura con carga continua y pico bajo las peores condiciones ambientales y de refrigeración, mientras supervisa terminales, vías, estrechamientos, semiconductores y componentes magnéticos.
